Усилитель на К174УН19

Этот усилитель мне понравился потому, что микросхема стоит не дорого по сравнению с импортными, а выходная мощность около 18Вт. Проверено на практике - отлично работает.



УМЗЧ мегафона.

Предлагаемый вниманию читателей усилитель мощности может быть использован для усиления сигналов мегафона.






Он собран на двух микросхемах DA1, DA2, К174УН7 включенных по мостовой схеме. При питании от батареи напряжением 12 В на нагрузке, равной 4 Ом, он развивает мощность 7 Вт. Указанные на схеме номиналы элементов усилителя оптимальны при его работе от микрофона на основе телефонного капсюля ДЭМШ-1А. Сопротивления резисторов R4, R8 подбирают в зависимости от чувствительности используемого микрофона, но они обязательно должны быть одинаковыми. Соединение друг с другом седьмых выводов микросхем DA1, DA2 улучшает симметрию усилителя по постоянному току. Резистор R6 несколько уменьшает выходную мощность усилителя, но зато увеличивает его надежность.

А. ЧУЛКОВ
г. Владивосток

Источник материала

ВЫСОКОКАЧЕСТВЕННЫЙ АВТОМОБИЛЬНЫЙ УМЗЧ

Несмотря на впечатляющие успехи микроэлектроники, создание интегрального усилителя мощности звуковых частот (УМЗЧ) связано с большими трудностями. Объясняется это тем, что мощность, рассеиваемая полупроводниковыми кристаллами, выпускаемыми по массовой технологии, ограничена 10...15 Вт. В результате УМЗЧ, от которых требуется повышенная мощность и надежность в жестких температурных условиях, до сих пор строят на дискретных элементах. Именно к такого рода устройствам относится автомобильная радиоаппаратура, в частности автомобильные усилители мощности. Необходимость их повышенной мощности и хороших параметров вызвана применением в автомобилях малогабаритных АС с низкой чувствительностью.

В усилителях напряжения таких УМЗЧ применяют обычно ОУ. Это позволяет существенно снизить количество элементов, используемых в каскадах предварительного усиления, а значит, повысить надежность и снизить стоимость УМЗЧ. Существует несколько способов соединения ОУ с транзисторами выходных каскадов УМЗЧ [1,2]. Рассмотрим те из них, которые позволяют получить максимальное выходное напряжение при ограниченной величине питающего напряжения бортовой сети автомобиля. При этих условиях в идеальном случае напряжение на нагрузке (U ) может достигать величины

Uн=12 В —Uнас,

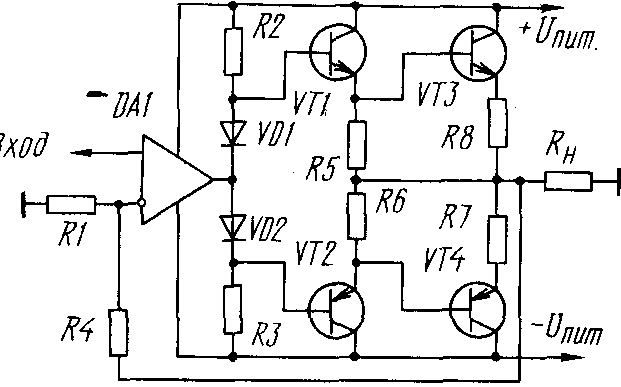

где Uнас — напряжение насыщения выходного транзистора. Для УМЗЧ, упрощенная схема которого представлена на рис.1, это напряжение будет равно:

Uн=Uпит-UбэVT1-UбэVT3-UR8 (l),

где Uпит — напряжение питания, UR8 — падение напряжения на резисторе R8, UбэVT1, U,эVT3 — напряжение база-эмиттер транзисторов выходного каскада VT1, VTЗ.

Рис. 1

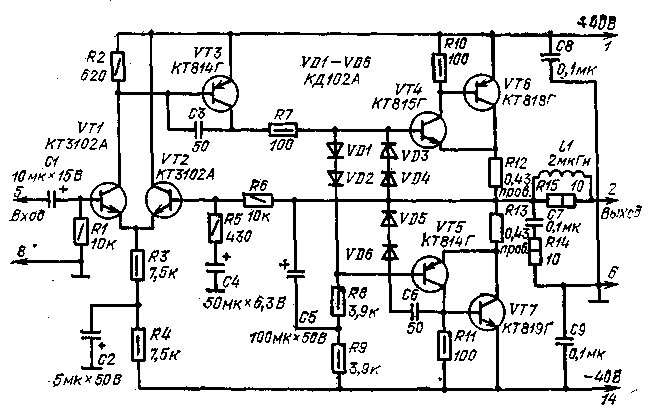

Усилитель мощности с балансным дифференциальным входным каскадом.

Усилитель имеет следующие основные технические характеристики:

Номинальная выходная мощность ....... 55 Вт
Коэффициент гармоник .......... 0,07%
Полоса рабочих частот .......... 20... 50 000 Гц
Отношение сигнал-шум...............89 дБ
Напряжение питания ........... ±36 В
Ток покоя .......... 100 мА

Одной из особенностей данного усилителя мощности является его питание от двухполярного источника. Это позволяет включить нагрузку между выходов усилителя и общим проводом без переходного конденсатора. Другая особенность состоит в применении входного .балансного дифференциального каскада, обладающего хорошей термостабильностью.

Puc. 1.

УМЗЧ с выходным каскадом на полевых транзисторах.

В журнале “Радио” довольно подробно рассматривались особенности построения выходных каскадов УМЗЧ на полевых транзисторах, подчеркивались их преимущества перед каскадами на биполярных транзисторах [1, 2, З]. Однако радиолюбители берутся за их изготовление крайне редко. Связано это, на мой взгляд, не только с тем, что радикального снижения искажений во всем диапазоне воспроизводимых усилителем частот можно добиться при использовании в его выходном каскаде комплементарных пар МДП-транзисторов [4], а мощных полевых транзисторов с каналом р-типа наша промышленность пока не выпускает, но и с тем, что доступные для повторения УМЗЧ с выходными каскадами на МДП-транзисторах с каналом п-типа имеют существенные недостатки — необходимость стабилизированного источника питания [1, 2] или недостаточная выходная мощность [З].

В публикуемой ниже статье вниманию читателей предлагается описание УМЗЧ, в котором эти недостатки отсутствуют.

Основные технические характеристики

Номинальная (максимальная) выходная мощность на нагрузке сопротивлением 4 Ом, Вт

45(65)

Коэффициент гармоник, %, нс более, в диапазоне частот, Гц;

20...5000

0,003

5000...20000

0,01

Номинальное входное напряжение, мВ

775

Номинальный диапазон частот, Гц, при неравномерности АЧХ не более 0,25 дБ

20...100 000

Скорость нарастания выходного напряжения. В/мкс, не менее

60

Отношение сигнал/шум, дБ

100

Принципиальная схема УМЗЧ показана на рис. 1.

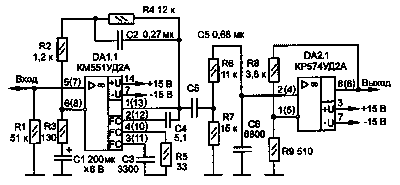

Предусилитель с разделенной коррекцией АЧХ


Достоинства и недостатки пассивной коррекции АЧХ в предусилителях для электромагнитных звукоснимателей (типа ММ с подвижным магнитом) уже рассматривались в некоторых публикациях журнала "Радио". Так, в [1] была предложена оригинальная схема с разделенной частотной коррекцией на высоких и низких частотах. В [2] приводился вариант предусилителя-корректора с пассивной, точнее с разделенной, коррекцией АЧХ. Однако на входе устройства присутствуют разделительные конденсаторы, несколько ухудшающие некоторые параметры в области НЧ [3]. Если же, не меняя схемотехнических решений этих корректоров, попробовать применить во входном каскаде устройства микросхему, способную работать с МГ звукоснимателя без разделительных конденсаторов на входе, то можно добиться некоторого улучшения параметров.

Усилители НЧ на микросхеме КА8602.


Схема, представленная на рисунке представляет собой простой усилитель НЧ мощностью 0.5 Ватт на нагрузке 8 ом. Основное применнение усилителя это системы телефонии, различные системы типа "интеркум" и простые приёмники. Правильно собранный усилитель не нуждается в наладке.
