Усилители на основе логических ИМС

Усилители на основе логических ИМС

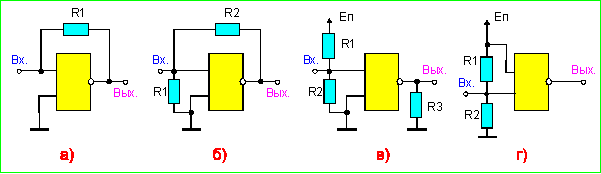

У многих радиолюбителей скопились микросхемы старых типов, которые и выкинуть жалко, и приспособить некуда. Так вот цифровый интегральные микросхемы (простая логика) могут с успехом применяться в качестве аналоговых усилителей. Схемы включения и параметры усилителей для некоторых серий микросхем приведены ниже на рисунке и в таблице.



Серия П а р а м е т р Рис.
К Fизм, МГц Fmax, МГц Р, мВт Uвых, В Rвх, Ком Rвых, Ком R1, Ком R2, Ком R3, Ком Kp, дб
113

114

178

176

136

134

131

137

133

155

46,0

25,0

15,0

12,5

8,0

18,0

20,0

4,8

8,0

8,0

0,001

0,1

0,1

0,1

1,0

3,0

1,0

20,0

1,0

1,0

0,06

0,35

0,25

0,2

2,5

5,5

40,0

50,0

40,0

40,0

0,252

0,25

35,0

65,0

5,0

2,0

125,0

50,0

20,0

20,0

2,0

2,7

8,0

5,0

1,2

1,5

2,0

0,5

1,2

1,2

24,0

7,0

-

-

0,6

0,4

0,2

0,5

0,6

0,6

20,0

5,0

3,0

6,0

0,05

0,05

0,03

0,05

0,05

0,05

1,6

1,6

8,0

6,2

0,68

7,5

1,0

0,75

0,68

0,68

-

-

2,0

4,0

0,68

5,1

1,0

1,6

0,68

0,68

-

-

-

-

-

-

-

1,0

-

-

30

58

36

50

30

30

30

25

30

25

а

а

г

г

б

б

б

в

б

б
