УМЗЧ на полевых мощностью 100..500 Вт

УМЗЧ на полевых мощностью 100..500 Вт

Мощные полевые транзисторы фирмы (http://www.profusionplc.com/static/exicon.htm) также ориентированы “на звук” - имеют слабую зависимость крутизны (forward transfer admittance) от тока стока и сглаженные выходные ВАХ. По электрическим параметрам подобны хитачевским n-канальным 2SK133-35, 2SK175-76 и р-канальным 2SJ48-50, 2SJ55-56, но при несколько большей цене имеют более близкие характеристики комплементарных пар. Выпускаются как в металлических корпусах ТО-3, так и в пластмассовых ТО-264, ТО-247.

UMZCH_na_polevyh_moschnost'yu_100...500_Vt-2.jpgUMZCH_na_polevyh_moschnost'yu_100...500_Vt-3.jpg

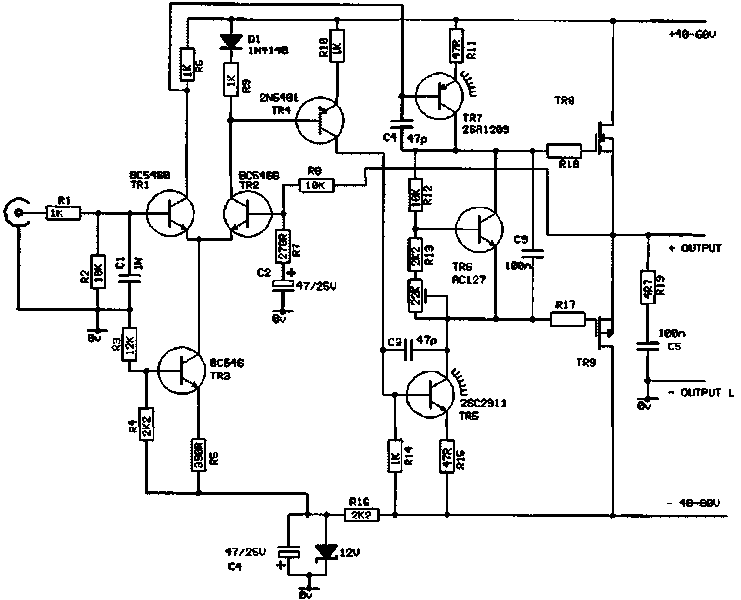

Типичные представители - серия EC-10N20 (n-канальный) и ЕС-10Р20 (р-канальный) имеют рассеиваемую мощность 125 Вт (макс, температура перехода 150 °С, тепловое сопротивление переход-корпус 1 °С/Вт), постоянный ток стока 8 А, максимальное напряжение сток-исток 200 В, входную емкость 500 (700 для ЕС-10Р20) пФ, выходную 300 пФ, время включения 100...120 нс, выключения 50..60 нс, крутизну 0,7...2 А/В. Такие характеристики позволяют создавать на одной паре транзисторов (см. типовую схему с n-канальным TR8 и р-канальным TR9) УМЗЧ мощностью 100...500 Вт (на нагрузке 4 Ома) с коэффициентом гармоник <0,01% и полосой полной мощности 100 кГц.


© Радиохобби, №, 2001 г., с. 7.
