РАСЧЕТ И ИЗГОТОВЛЕНИЕ ПЛОСКИХ КАТУШЕК

. г. Москва . Ю. ЯНКИН
Рис. 1.

В малогабаритной УКВ аппаратуре относительно много места на плате занимают контурные катушки и ВЧ дроссели. Часто именно они определяют габаритную высоту монтажной платы. В некото рых случаях может оказаться целесообразным примене ние плоских катушек — печатных и проволочных. Осно вой для печатных ВЧ катушек чаще всего служит спе циальная высокочастотная Керамика. Технология произ водства таких катушек непригодна для любительских условий. Однако, как показывает практика, до частот 80—100 МГц вполне удовлетворительные результаты могут быть получены при использовании катушек, изго товленных из фольгнроваиного стеклотекстолита спо собом травления. Применение для печатных катушек фольгироваиного фторопласта позволяет отодвинуть частотный предел до 200—300 МГц.
Плоские проволочные катушки обладают удовлетвори тельной механической прочностью, относительно неболь шой собственной емкостью, простотой изготовления и могут применяться на частотах до 10 МГц. Существен ное увеличение индуктивности и добротности плоских печатных и проволочных катушек может быть получено, если с одной или обеих сторон на катушку наложить ферритовые пластины. Изменяя расстояние между ка тушкой и пластиной (набором немагнитных прокладок или иным путем), можно изменять индуктивность ка тушки. Можно регулировать индуктивность в некото рых пределах с помощью флажка из немагнитного ме талла (меди или алюминия), перемещающегося вблизи катушки параллельно ей.
Проволочные катушки удобно наклеивать непосредст венно на плату или на отдельную пластину, прикрепляе мую к плате. Печатные катушки могут быть произвольной формы. «Заземлять» на плате следует вывод наруж ного витка — в этом случае он играет роль экрана. Можно дополнительно экранировать печатную катушку еще одним наружным незамкнутым витком, соединяе мым с общим проводом устройства. Примеры выполне ния катушек показаны на фото в заголовке статьи.

Расчет фазоинвертора (ФИ)

Нашел формулу для расчета ФИ!

F = ( C / (2*p) ) sqrt(S/(L*V)), где

F - частота настройки ФИ;
C - скорость звука;
p - число p (пи)=3,14…;
sqrt - корень квадратный;
S - площадь отверстия;
L - эффективная длина трубы (длина трубы плюс процентов 5);
V - обьем корпуса.

Везде - метры и герцы.

Соответственно отношение площади отверстия к длине трубы:

S/L = V* (2*?*F/C)2;

то есть при увеличении площади отверстия вдвое (два порта) - вдвое растет длина каждой из труб. Делать узкий порт чтобы уменьшить длину трубы нецелесообразно - возрастает скорость потока в нем (там должно быть не более 5% от скорости звука! я ошибся по памяти)

Одновременно сделать очень широкий и длинный порт также не имеет смысла - его длина не должна быть больше длины волны на частоте резонанса, чтобы не было стоячих волн, но вообще-то это несколько метров получается, так что тут ошибиться трудно.

Децибелы ЭТО ОЧЕНЬ ПРОСТО!

Ю.БАЛТИН (YL2DX),

г.Рига.

Когда требуется сравнить какие-нибудь величины, это можно сделать по-разному. Можно, например, разделив эти величины одну на другую, сказать — Р1 больше чем Р2 в 3 раза, или Р1, меньше чем Р2 в 28 раз. Если нам понадобится далее вести какие-то расчеты, мы будем пользоваться отвлеченными числами 3, или 28, или 1/28 (иногда для уточнения добавляя слово "раз").

В ряде случаев для расчетов или для большей наглядности сравнения оказывается удобнее логарифмировать отношение величин и оперировать далее с числом logа(Р12). Известно, что применение логарифмов упрощает математические расчеты, в частности, позволяет вместо умножения и деления пользоваться сложением и вычитанием. При большом диапазоне изменений какой-либо величины логарифмический масштаб позволяет лучше разглядеть на одном и том же графике и малые, и большие ее относительные изменения.

Чтобы различать, имеем ли мы дело с числом "раз" или с его логарифмом, а также чтобы зафиксировать, каким основанием мы пользуемся при логарифмировании (числом 10, числом e=2,71828 или иным), следует присвоить этому логарифму какое-нибудь название. В системе СИ в качестве относительной логарифмической единицы отношения мощностей Р1, и Р2 принят десятичный логарифм Ig(Р1/Р2). Эта единица называется бел (Б).

На практике этой довольно крупной единицей оказалось не очень удобно оперировать, поэтому ее "разменивают" на единицы, в десять раз меньшие — децибелы. Соотношение двух уровней мощности Р1 и Р2 в децибелах (дБ, или dB) выражают по следующей формуле:


Множитель 10 в формуле (1) появился потому, что десять децибел как раз и есть один бел. Таким образом, не повезло изобретателю телефона А.Г.Беллу — мало того, что единицу его имени укоротили на одну букву "л", так еще и пользуются лишь десятыми долями.

ГЕНЕРАТОРЫ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ НА МИКРОСХЕМАХ КМОП

С. ЕЛИМОВ, г. Чебоксары

Автор этой статьи провел экспериментальную работу по исследованию характеристик различных генераторов на микросхемах структуры КМОП. В результате он отобрал несколько наиболее интересных, на его взгляд, вариантов их исполнения, которые мы и представляем вниманию читателей.

В предлагаемой статье кратко описаны несколько схемных решений генератора прямоугольных импульсов, по строенного на различных микросхемах серии К561. По своей структуре статья - сравнительно-справочная. К каждой схеме дан перечень параметров и особенностей (см. таблицу), а также графические зависимости потребляемого тока и генерируемой частоты от напряжения питания.

Кроме этого, для каждого генератора указана формула, позволяющая вычислять значение генерируемой частоты в зависимости от номиналов элементов частотозадающей цепи (частота - в герцах, сопротивление - в омах, емкость - в фарадах, индуктивность - в генри; более удобно, кстати, для RC-генераторов: частота - в килогерцах, сопротивление - в килоомах, емкость - в микрофарадах; для LC-генераторов: частота - в мегагерцах, емкость - в нанофарадах, индуктивность - в миллигенри). Расчетные формулы для ряда генераторов получены опытным путем.

Все представляемые в статье характеристики рассматриваемых генераторов получены в результате экспериментов с конкретными образцами микросхем. С другими экземплярами микросхем характеристики могут быть несколько отличными. Формулы для расчета частоты соответствуют напряжению питания 5 В и температуре окружающей среды 25'С. Нагрузочная способность генераторов такая же, как у элементов микросхем серии К561. Верхняя граница напряжения питания генераторов также определена применяемой серией микросхем и равна 15 В, а нижняя указана в таблице. Верхний предел сопротивления резисторов я установил из практических соображений на уровне 40 МОм.

В генераторах с емкостной положительной обратной связью амплитуда импульсов на входе элемента может превысить напряжение питания. В этих случаях открываются входные защитные диоды, и через них начинает протекать ток. Для ограничения этого тока во входную цепь приходится устанавливать резистор сопротивлением 1...150 кОм, как это указано в [1] и использовано в [2].

Все рассмотренные в этой статье генераторы имеют мягкое возбуждение. Иначе говоря, как бы медленно ни увеличивалось напряжение питания, генератор все равно заработает.

Генератор на элементах 2И-НЕ (рис. 1, а) стал уже классическим и известен по большому числу публикаций. Он сохраняет работоспособность при понижении напряжения питания Uпит до 2 В, при этом, правда, значительно уменьшается частота генерации.

Формирователи пачки заданного числа импульсов.

Для устройств автоматики, дистанционного управления или проверки работы отдельных узлов схемы иногда требуется передавать пачку из определенного числа импульсов Простейшие схемы таких формирователей показаны на рис. 1.43. В них последний импульс пачки может получиться укороченным, если сигнал управления имеет произвольную длительность.

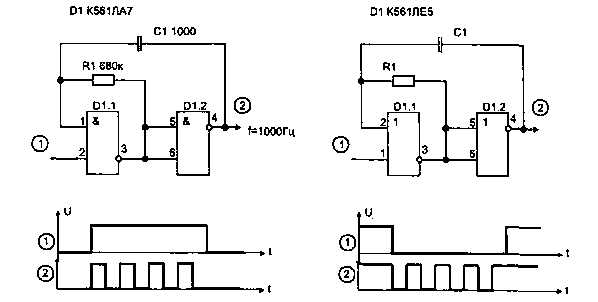

Рис. 1.43. Простейшие схемы формирования пачки импульсов

Часто в схемах управления необходимо использовать генераторы, в которых независимо от положения фронтов управляющих сигналов обеспечивается неискаженное (по длительности) формирование первого и последнего импульсов на выходе. Причем начало первого импульса должно совпадать с началом управляющего сигнала.

Формирователи импульсов по фронту сигналов.

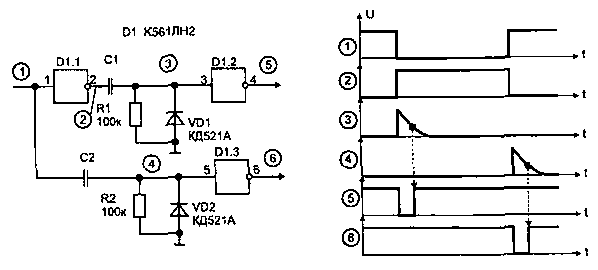

Рис. 1.49. Формирователь импульсов на дифференцирующих цепях

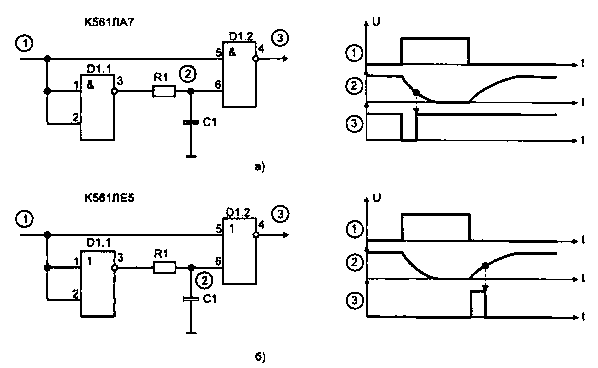

Рис. 1.50. Формирователи импульсов на основе интегрирующих цепей

Транзисторные сглаживающие фильтры

В настоящее время в радиоэлектронной аппаратуре широко применяют транзисторы и микросхемы, открывающие большие возможности для ее миниатюризации. Однако комплексная миниатюризация невозможна без существенного снижения габаритов и массы вторичных источников питания и, в частности, сглаживающих фильтров.
Уменьшить массогабаритные показатели сглаживающих фильтров можно, используя вместо громоздких фильтрующих дросселей и конденсаторов транзисторные фильтры. Преимущества транзисторных сглаживающих фильтров по сравнению с их LC-прототипами проявляются особенно при работе в условиях пониженной температуры окружающей среды, когда емкость фильтрующих конденсаторов уменьшается, а также при частоте питающей сети 50 Гц.
Однако, имея выигрыш перед LC-фильтрами по указанным показателям (в 2...9 раз), транзисторные сглаживающие фильтры уступают им в коэффициенте полезного действия (КПД). Если на дросселе индуктивно-емкостного фильтра падает напряжение 1...2 В, то в транзисторном фильтре на регулирующем транзисторе - до 3...5 В.
Рассмотрим несколько известных вариантов транзисторных сглаживающих фильтров.

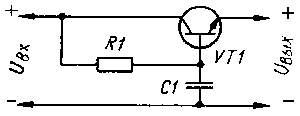

Рис.1


На рис. 1 представлена схема наиболее простого транзисторного фильтра. Принцип его работы заключается в следующем. На коллектор транзистора VT1 поступает напряжение с большой амплитудой пульсации, а цепь базы питается через интегрирующую цепь R1C1, которая сглаживает пульсации напряжения на базе. Сопротивление резистора R1 выбирают из условия достаточности тока базы для обеспечения заданного тока в нагрузке. Чем больше постоянная времени T=R1C1, тем меньше пульсации напряжения на базе. Так как устройство представляет собой эмиттерный повторитель, то на выходе фильтра пульсации будут столь же малыми, как и на базе. Емкость конденсатора С1 может быть в несколько раз меньше, чем у конденсатора в LC-фильтре, так как базовый ток намного меньше выходного тока фильтра (коллекторного тока транзистора) - примерно в h21э раз.
