Малогабаритная светокопировальная установка с вакуумным устройством

Для изготовления печатных плат фотохимическим способом необходима светокопировальная установка, которую можно использовать и для других целей (сеткография, прикладная фотография и т. п.).

Установка позволяет получать отпечатки высокого качества.

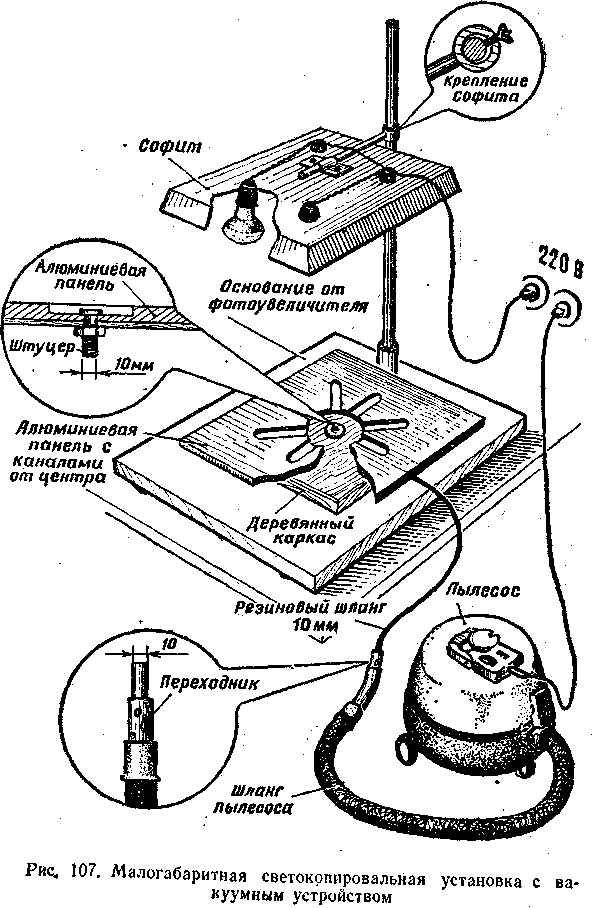

На рис. 107 показана светокопировальная установка с вакуумным устройством (пылесос) любой конструкции. Основанием установки может служить подставка от старого фотоувеличителя, металлический софит выполнен из алюминиевого листа толщиной 1,5—2 мм и имеет размеры 350 X 350 X 50 мм. В качестве осветителя используются четыре фотолампы мощностью по 100—150 Вт напряжением 127—220 В (можно использовать и кварцевую лампу типа ПРК). Алюминиевая панель с профрезерованными канавками размером 300X300 мм, толщиной 5—6 мм, латунный штуцер для подключения к резиновому шлангу диаметром 10 мм, штуцер, конструкция которого показана на рис. 107,-подключаетсн кпылесосу. Алюминиевая панель устанавливается на деревянный каркас размерами 250 X 250 X 50 мм.


Простой способ изготовления фольгированного гетинакса

Из листового гетинакса толщиной 1,5—2 мм изготовляют плату нужного размера, затем по размерам платы вырезают пластину из медной фольги толщиной не более 0,1 мм,

Одну сторону гетинакса, а также фольги зачищают мелкой шкуркой, чтобы они стали шероховатыми (фольгу при этом надо положить на стекло), затем обезжиривают (промывают спиртом, ацетоном или эфиром), хорошо просушивают и смазывают фольгу и гетинакс тонким слоем клея БФ-2 и высушивают на воздухе (приблизительно 10 мин), после чего наносят второй слой клея я прикладывают фольгу к гетинаксу, следя за тем, чтобы между фольгой и гетинаксом не было воздушных пузырьков. Гетинакс с приклеенной фольгой зажимают между двумя металлическими пластинами, причем между фольгой и металлической пластиной надо проложить два-три листа ватмана.

В качестве зажима можно использовать струбцины или винты, для которых по краям металлических пластин сверлят отверстия. Собранный таким образом пакет выдерживают в течение 1 ч при комнатной температуре, а затем в течение 1,5—2 ч при температуре 100—150° С. Если размер заготовки небольшой, то пакет можно прижать к гладильной поверхности электрического утюга с терморегулятором.

Если же площадь заготовки велика, то собранный пакет кладут горизонтально, так, чтобы пластина, к которой прижата фольга, была сверху и на него ставят горячий утюг. После выдержки при высокой температуре пакет должен остыть до комнатной температуры, после этого вынимают фольгированный гетинакс.

Если разобрать неостывший пакет, то фольгированный гетинакс может сильно покоробиться.

Простое приспособление для изготовления и установки пистонов

Крепление радиодеталей путем впайки их выводов в отверстия пустотелых заклепок, или пистонов, жестко укрепленных на монтажной плате, имеет ряд преимуществ по сравнению с креплением деталей на штырьках или монтажных колодках: монтаж получается более аккуратным, плотным и удобным при замене деталей.


Простой способ изготовления печатных плат для “серийного” производства

Для каждой новой схемы, будь она самой простой, приходится каждый раз делать рисунок на фольгированном диэлектрике. В этом кроется основная трудность производства печатных плат, если необходима “серия”, например 10—20 штук, для каких-либо устройств или приборов.

Очень простой способ для “серийного” изготовления печатных плат разработали доктор технических наук, профессор Ф. Е. Темников и кандидат технических наук П. П. Кувырков (авторское свидетельство № 298088). На плате, изготовленной по предложенной ими технологии, можно монтировать любую схему, лишь бы хватило места для деталей. А если места не хватает, тогда можно сделать точно такую же плату, но побольше.

Технология изготовления печатных плат такова. На фольгированный диэлектрик наносят координатную сетку. Для этой несложной операции необходимы линейка, угольник и карандаш. Линии проводят под углом 45° к основанию (рис. 111, а). На одной стороне линии сплошные, на другой — пунктирные. Затем, отступая от карандашных линий в обе стороны на ширину токопроводящей дорожки, ножом по линейке прорезают фольгу. Тонким сверлом сверлят отверстия под выводы радиоэлементов (рис. 111,6). В заключение надо “перемкнуть” одноименные дорожки обеих сторон платы: либо пайкой, либо перемычками из луженой проволоки (контактные штырьки 1—10 на рис. 111,6). Плата готова. Пример размещения на ней деталей показан на рис. 111, в. Выгоды этого-метода очевидны — вся работа проводится лишь ножом, а однотипность печати позволяет использовать плату для любых устройств, особенно в малых “сериях”.

СПОСОБ ПОЛУЧЕНИЯ РИСУНКА ПЕЧАТНОЙ ПЛАТЫ


Многие радиолюбители используют для разработки печатных плат персональные компьютеры и специальное программное обеспечение. Самым трудным в таком случае "является перенос полученного рисунка на поверхность фольги. Если имеется возможность отпечатать рисунок на лазерном принтере или ксероксе, можно наносить рисунок на фольгу методом термопереноса.

Дело в том, что тонер, используемый в этих аппаратах, размягчается под действием температуры. На предварительно тщательно зачищенную плату кладут рисунок проводников, отпечатанный на бумаге в зеркальном изображении, и переносят их на фольгу, "прикатывая" горячим утюгом. После остывания платы бумагу с нее смывают в теплой воде. Тонер имеет достаточно хорошее сцепление с фольгой и остается на ней. Дальше плата обрабатывается обычным способом.

Таким методом можно получить печатные платы высокого качества.

Изготовление печатных плат в домашних условиях.

Если вы решили собрать понравившуюся электрическую схему, а раньше этим никогда не занимались, то вам пригодятся приводимые ниже советы, а со временем, при появлении опыта, вы сможете выбрать наиболее удобную для себя методику.

Вся современная радиоаппаратура собирается на печатных платах, что позволяет повысить ее надежность, а также упростить сборку. Несложно научиться делать печатные платы своими руками, тем более что особых секретов в технологии нет.

Итак, вы выбрали нужную схему и приобрели необходимые детали. Теперь можно приступать к разводке топологии печатных проводников, учитывая реальные габариты деталей. Удобнее это делать на миллиметровой бумаге, но можно взять и обычный лист в клеточку. Рисуем контуры платы, габариты которой будут определяться с учетом размещения ее в каком-то готовом корпусе, что наиболее удобно, так как изготовление самодельного потребует много времени и не каждый сможет его сделать аккуратно и красиво.

Разводку топологии платы выполняют карандашом, отмечая места отверстий для выводов радиоэлементов и пунктиром контуры самих элементов. Линии соединения элементов выполняются в соответствии с электрической схемой по кратчайшему пути при минимальной длине соединительных проводников. Входные и выходные цепи схемы должны быть разнесены друг относительно друга по возможности дальше, что исключит наводки и самовозбуждение схем усилителей.

Наилучшее размещение элементов с первой попытки, как правило, не получается, и приходится пользоваться ластиком при изменении компоновки деталей.

После размещения всех элементов необходимо еще раз проверить соответствие топологии платы электрической схеме и устранить все выявленные ошибки (они будут).

Теперь можно приступать к изготовлению платы. Для этого из фольгированного стеклотекстолита вырезается заготовка печатной платы (ножовкой, резаком или ножницами по металлу). К заготовке закрепляем рисунок топологии (липкой лентой или пластырем). По рисунку, с помощью керна или шила, намечаются отверстия для выводов радиоэлементов и крепления платы.

Сверлим отверстия, сняв бумагу, сверлом диаметром 0,9...1,5 мм для радиоэлементов и 3...3,5 мм —для крепления платы. Иногда я сверлю плату по бумаге. Это несколько ускоряет изготовление, однако в случае необходимости рисунок топологии будет уже трудно использовать во второй раз, причем пострадают точность расположения отверстий и аккуратность исполнения.

После сверления мелкой наждачной шкуркой (нулевкой) слегка зачищаем фольгу, чтобы снять заусенцы и окисную пленку, — это ускоряет процесс травления.

Перед нанесением рисунка топологии плату нужно обезжирить техническим спиртом или ацетоном (протерев поверхность смоченной тряпкой), подойдут и многие другие растворители.

Для выполнения рисунка проводников используется любой быстро сохнущий лак, например женский лак для ногтей или мебельный (его можно подкрасить пастой от шариковой авторучки, чтобы было хорошо видно на плате). Очень удобно рисовать печатные соединения тонким водостойким маркером (не каждый тип подойдет).


Как правильно подключать заземление

Наводки

Так как наводки представляют собой источник нежелательных сигналов, то они могут быть причислены к шумам. Защита от наводок может быть достигнута за счет надлежащего заземления, тщательного расположения монтажа и экранирования. Задача надлежащего экранирования может оказаться достаточно сложной, но может быть сведена к трем простым принципам (которым отнюдь не просто следовать): 1) проводник экрана должен быть присоединен к нулю опорного напряжения сигнала (земле сигнала) только один раз (При экранировании низкочастотных помех в ближнем поле. При экранировании радиопомех заземление лучше подобрать экспериментально); 2) экран и земля сигнала должны быть заземлены у источника питания в одной и той же физической точке; 3) все проводники, несущие сигнал, должны быть помещены в экран. Надлежащий монтаж должен исключать чрезмерную сгущенность, длинные пути прохождения сигнала с экраном или без него, не необходимые перекрещивания проводов. Другими словами, следуйте хорошему конструкторскому опыту.

Заземление

Непродуманное заземление, как правило, приводит к восприятию схемой нежелательных сигналов. Сформулировать принцип надлежащего заземления нетрудно, но иногда следовать этому принципу тяжело. Этот принцип можно сформулировать так: заземление, по которому течет ток нагрузки к источнику питания, должно осуществляться отдельным проводом, а не объединяться с проводом земли сигнала.

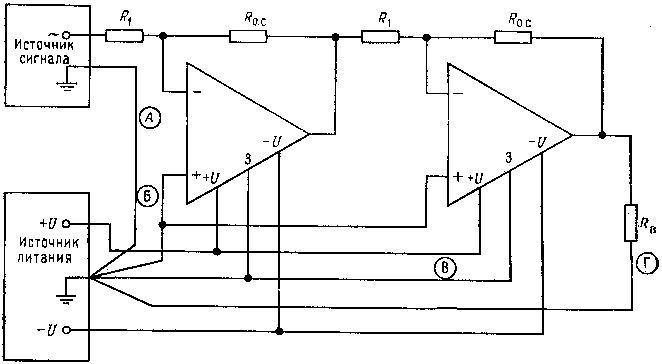

На рис. 1 показан пример реализации этого принципа. Смысл такого заземления заключается в том, что часто ток нагрузки во много раз больше тока сигнала. Ток нагрузки, протекая даже через провода достаточно большого сечения, может вызвать падение напряжения (IR) на линии заземления. Это вызовет изменение напряжения на линиях опорного напряжения каждого ОУ, присоединенного к этой линии заземления. В экстремальных случаях это изменение потенциала может составить несколько милливольт и может служить источником значительной погрешности.


Рис. 1. Правильная схема заземления.
