Устройство психоэмоциональной коррекции

Радиоэлектронные устройства коррекции состояния организма позволяют безмедикаментозными средствами управлять его состоянием.

В устройствах подобного назначения воздействие можно производить через зрительный [1-5], слуховой [6, 7], тактильный [7, 8] анализаторы, а также использовать электромагнитный канал "накачки" организма [9-11]. Передача сигнала в последнем случае осуществляется, как правило, не на энергетическом, а на информационном уровне. Такой механизм передачи сигнала наиболее физиологичен и максимально приближен к природному, что позволяет, оперируя ничтожно малыми мощностями, вызывать значимый и ощутимый отклик.

В настоящее время известно достаточно много устройств и способов ритмического стимулирования: аудио-, свето-, электромагнитная стимуляция [1...11]. Предлагаемое устройство психоэмоциональной коррекции использует электромагнитный канал передачи информации.

Устройство выполнено на основе релаксационного генератора импульсов [14]. При потреблении от источника питания ничтожно малого тока (десятые доли миллиампера) устройство генерирует весьма короткие мощные импульсы тока (дельта-импульсы). Такие импульсы обладают высокой проникающей способностью и способны "просачиваться" через экраны большой толщины.

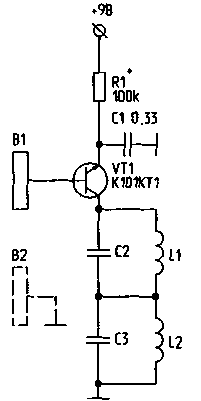

Схема устройства психоэмоциональной коррекции

device-for-emotional-correction

Устройство для лечения магнитным полем


Эксперименты с лечением магнитным полем в настоящее время становятся актуальными. Ранее для этой цели рекомендовалось ношение магнитных браслетов. Хотя эффект от их применения до сих пор вызывает споры, многие постоянно ими пользуются. В последнее время начали разрабатываться малогабаритные электронные устройства, которые можно носить так же, как и магнитные браслеты, но воздействующие на организм переменным полем определенных частот.

Эти простые в эксплуатации устройства используются как обезболивающее при головных болях и мигренях, как стимулирующее средство при неврозах и переутомлении, а также для снятия ревматических болей и т.д.

Частота магнитного поля подбирается индивидуально с помощью соответствующих переключателей. Обычно более низкие частоты используют при снятии ревматических болей, а более высокие - головных. Минимальное время ежедневного сеанса - 15 минут. Миниатюрная конструкция устройства дает возможность прикреплять его пояском к руке, ноге или к другим частям тела.

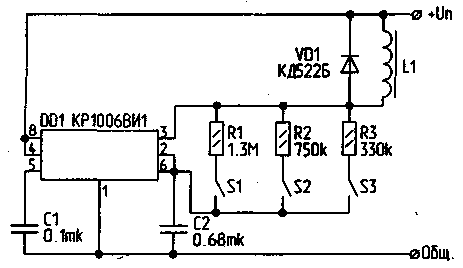

Предлагаемый вариант устройства для лечения магнитным полем (рис.1) содержит одну микросхему - таймер КР1006ВИ1. Таймер использован для генерирования импульсных сигналов необходимых частот. Напряжение питания Uп=5...16 В, нестабильность периода следования генерируемых импульсных сигналов от напряжения питания - 0,01% [I]. Таймер выполнен по биполярной технологии, а его мощный выходной каскад обеспечивает ток Iвых=200 мА.

device-for-magnetic-treatment

Прибор для локальной магнитотерапии

Если вас или ваших близких мучают боли в суставах от отложения солей (полиартрит, артриты, артрозы), то попробуйте применить предлагаемое устройство.

Все держится на электронных связях атомов, электронов, протонов и т.д. Но организм человека еще и сам вырабатывает электрические сигналы, управляющие нашим самочувствием. Нарушение электрических связей в организме вызывает болезни. На принципе восстановления связей в человеческом организме основывается все учение древней китайской медицины воздействия на биологически активные точки (чжень-цзю терапии). Современная медицина и развитие электроники прибавило к этому учению различные формы рефлексотерапии. Это лазерная, магнитная, световая, звуковая и множество других видов терапии. Большинство из них направленно местно (локально) воздействуют на болевые участки тела.

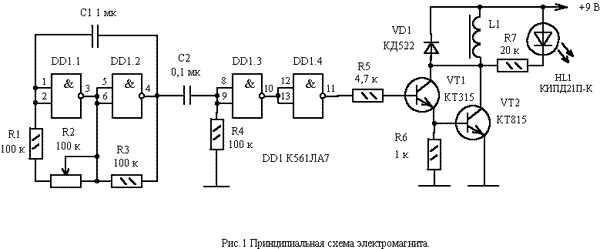

Предлагаемый прибор вырабатывает импульсы магнитного поля малой мощности. Схема прибора дана на рисунке 1.

device-for-local-magnetic

Прибор для лечения ИК и лазерным излучением

Лечение электромагнитными волнами широко используется в медицине. Здесь будет рассмотрен прибор для лечения ИК и лазерным излучением. Инфракрасное излучение проникает в ткани организма на глубину 3-5 см. Глубина проникновения лазерного излучения зависит от мощности применяемого лазера. Обычно применяют лазеры мощностью от 2 до 50 мВт. В данном случае использована лазерная указка мощностью до 1 мВт. Указку без всякой переделки можно использовать для стимуляции биологически активных точек в режиме успокоения. А вместо прибора инфракрасного излучения можно в грубом приближении использовать пульт управления телевизором. Однако существуют проверенные временем параметры импульсов, оптимально подходящие для воздействия на человека. Частота таких импульсов должна быть в пределах 50-100 Гц, модуляция от 0,5 до 3 секунд.

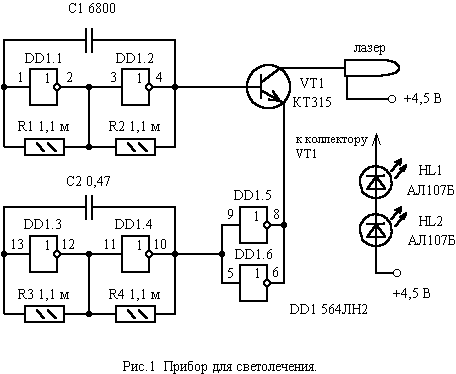

Схема прибора опробована на лазере из лазерной указки и двух ИК светодиодах.

device-for-infrared-treatment

Малоподвижный образ жизни, болезни, а иногда просто лень атрофируют наши мышцы. Уменьшается кровоснабжение мышц и органов. Биологически активные точки (точки акупунктуры) теряют связь между собой, что приводит к нарушению обмена энергией между ними. Это чревато новыми болезнями и ухудшением самочувствия. Человек угасает на глазах. Лень надо прогнать. А для больных людей и для людей, ведущих вынужденный малоподвижный образ жизни, например на работе, предназначен этот прибор. Нейростимулятор не качает мышцы, как ошибочно думают многие, насмотревшись рекламы, а разогревает их, усиливая кровоток. Особенно нужен такой прибор людям, находящимся долгое время на больничной койке после автомобильных аварий, с повреждениями позвоночника, парализованных. Хорошо применить его и для больных различного рода артритами с ограниченной подвижностью.

Нейростимулятор имеет следующие параметры выходных импульсов:

Выходное напряжение – 100 В.

Длительность пачек импульсов – 1-70 с.

Период пачек импульсов – 1-110 Гц.

Длительность импульса  - 50-250 мкс.

Параметры выходных импульсов взяты на сайте разработчика промышленного прибора www.bodyshapers.com.

Функционально нейростимулятор состоит из двух генераторов импульсов, формирователя длительности импульсов, преобразователя напряжения и выходного усилителя. Генератор импульсов, реализованный на микросхеме DD1, на выходе  выдает импульсы периодом от 1 секунды до 70 секунд (рис.1).

Данная конструкция была создана после анализа схемы Влада Помелова  и некоторого изучения фирменного прибора:

vitafon

Автомат управления водяным насосом

Б. ТАТАРКО, г. Тверь

На многих дачных участках и в сельских усадьбах имеются резервуары, уровень воды в которых приходится периодически проверять и поддерживать, включая насос, нагнетающий или откачивающий воду. Эти операции несложно автоматизировать.

Схема предлагаемого автомата показана на рис. 1. Датчик уровня воды в резервуаре должен быть устроен таким образом, чтобы контакты геркона SF1 замыкались, если уровень ниже минимального, a SF2 — замыкались, если он доходит до максимально допустимого. Ключ на транзисторе VT1 управляет промежуточным маломощным реле К1. Реле К2 — более мощное исполнительное. Светодиод HL1 служит индикатором состояния автомата. Диоды VD1 и VD2 гасят коммутационные выбросы напряжения на обмотках реле. Для питания устройства подойдет любой источник постоянного напряжения +24...27 В, обеспечивающий ток нагрузки до 200 мА.

Если контакты геркона SF1 замкнуты, транзистор VT1 открывается, реле К1 срабатывает и своими контактами К1.1 замыкает цепь, поддерживающую транзистор в открытом состоянии и после размыкания контактов SF1. Через замкнувшиеся контакты К1.2 питание поступает на реле К2, которое, в свою очередь, включает электродвигатель насоса, нагнетающего воду. Светодиод HL1 светится, сигнализируя, что команда на включение насоса подана.
