Электроника в быту

Соседи охраняют квартиру

А. ФАДЕЕВ, г. Москва

Чтобы обезопасить себя от квартирных краж, одна часть населения устанавливает стальные двери, решая эту проблему в одиночку. Другая, немногочисленная, за определенную ежемесячную плату использует систему сигнализации, установленную в квартире вневедомственной охраной. Последнее возможно далеко не всегда, ибо помимо всего прочего требует наличия в квартире телефона. Автор этой статьи предлагает еще один путь охраны квартир — объединение с соседями на основе электронного охранного устройства. Следует подчеркнуть, что это объединение может быть только добровольным и что оно не влечет за собой никаких юридических обязательств. Объединившиеся для охраны своих квартир соседи должны быть готовы и к определенным неудобствам. К тому, что вполне возможны ложные срабатывания системы (увы, и в ночное время), в том числе и из-за отказов техники или из-за элементарной забывчивости соседа. Публикуя описание «добрососедского электронного охранного устройства», редакция полагает, что читателей заинтересует эта тема и будут созданы усовершенствованные варианты.

Охранная сигнализация объединяет четыре квартиры, в которых устанавливают по одному одинаковому устройству. Допустим, сосед (условно — номер 2), уходя из квартиры, переключает устройство в режим «Вахта». После закрытия входной двери оно автоматически перейдет в ждущий режим, в котором может находиться длительное время. Когда сосед (2) вернется и откроет входную дверь, то он должен переключить устройство в режим «Отбой» в течение 30 с. Если этого не сделать, устройство подаст сигнал тревоги на другие устройства соседям (1.3 и 4). Все устройства имеют светодиодную и звуковую индикацию. Соседи, услышав сигнал, определят, в какой квартире сработала сигнализация, и смогут вместе принять меры.

Бывает, что звонят в квартиру в тот момент, когда вы никого не ждете. Вы можете включить устройство в режим «Гость» и открыть входную дверь. Устройство начинает отсчитывать время около четырех минут, чтобы подать сигнал. Этого времени достаточно, чтобы выяснить личность и цель прихода гостя и, при необходимости, успеть отключить режим в течение этого времени.

Квартиры могут быть расположены не только на одном этаже, но и на разных. Длина соединительного провода между квартирами — до 20 м. Работоспособность охранной сигнализации с проводом большей длины не проверялась.

Схема одного из устройств показана на рис. 1. Триггер DD1.1 устраняет дребезг контактов переключателя SA1. При переключении SA1 в нижнее по схеме положение "Вахта" на информационном входе D триггера DD1.2 (вывод 5) появится высокий уровень. Триггер DD3.1 устраняет дребезг контактов геркона SF1, установленного в дверном блоке.

При первом открывании входной двери (после переключения SA1) геркон SF1 переключится в верхнее по схеме положение, триггер DD3.1 перейдет в нулевое состояние (высокий уровень на инверсном выходе). Триггер DD1.2 изменит свое состояние на единичное. Выходя из квартиры, хозяин закрывает дверь, геркон SF1 переключается в исходное положение и триггер DD2.1 переходит в единичное состояние. Блок включился в режим охраны.

Сигнализатор открытой двери холодильника

А. БУТОВ, с. Курба
Ярославской обл.

Предлагаемый сигнализатор подаст звуковой сигнал, если дверь бытового холодильника остается открытой более нескольких минут. Устройство включают в разрыв цепи питания лампы накаливания, освещающей холодильную камеру при открытой двери, и размещают за защитным щитком лампы в самой камере или, например, в верхнем приборном отсеке холодильника. В результате подключения сигнализатора эффективное значение напряжения, поступающего на лампу, уменьшается всего на 2 В, что никак не отражается на ее яркости.

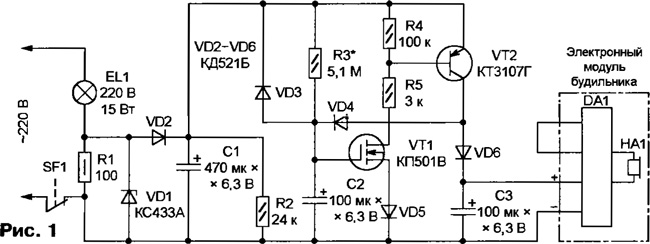

Схема прибора показана на рис. 1. Выключатель SF1 и лампа EL1 — элементы конструкции холодильника. Его закрытая дверь удерживает контакты выключателя разомкнутыми. При открытой двери контакты замкнуты и в цепи лампы EL1 течет ток. Для питания сигнализатора использовано напряжение, падающее на резисторе R1. Оно ограничено стабилитроном VD1 и выпрямлено диодом VD2.

Signalizator-otkrytoy-dveri-holodilnika-1

Сразу после открывания двери конденсатор С2 разряжен, поэтому транзисторы VT1 и VT2 остаются закрытыми. Идет зарядка этого конденсатора через резистор R3. Если дверь не закрывают слишком долго, растущее напряжение на затворе полевого транзистора VT1 успевает превысить пороговое (с учетом падения напряжения на диоде VD5), в результате транзисторы VT1 и VT2 начинают открываться. Благодаря положительной обратной связи через диод VD4 процесс завершается лавинообразно.

При полностью открытых транзисторах на выводы питания электронного модуля электромеханического будильника через диод VD6 поступает напряжение, близкое к номинальному (1,5...2 В). Те выводы модуля, к которым первоначально были подключены замыкавшиеся при срабатывании будильника контакты, соединены перемычкой, поэтому имеющийся в модуле излучатель НА1 подает прерывистый звуковой сигнал.

Пробник качества дистиллированной воды

Мирослав Садляк

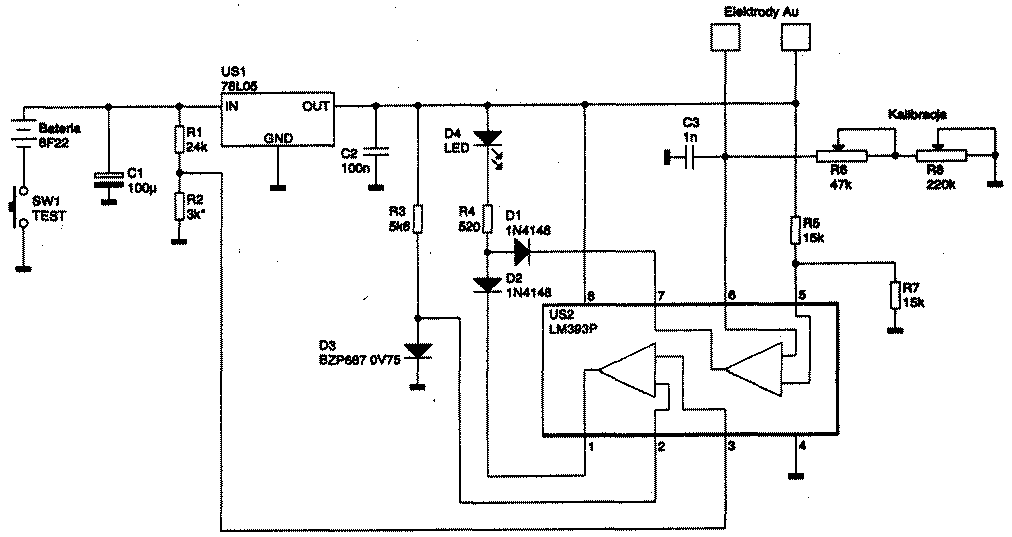

Принцип измерения основан на том факте, что удельная проводимость золоченых электродов (площадью 1-2 см2), опущенных в дистиллированную воду, не превышаете,5...2 мС/см2, в то время как аналогичный параметр в питьевой воде и воде для автоаккумуляторов не должен превышать 2...4 мС/см2, в минеральной воде достигает 500... 1000 мС/см2, а в воде, загрязненной промышленными отходами, превышает 10000 мС/см2. Устройство представляет собой мост постоянного тока из резисторов R5/R7, Rэ/(R6 + R8), где Вэ - эквивалентное сопротивление между электродами Elektrody Аu, в диагональ которого включен правый по схеме компаратор ИМС US2 (инвертирующий вход 6).


 Ионизатор Чижевского

Люстра Чижевского неоднократно описывалась в различных изданиях [1...4].
Мною разработана эффективная схема блока питания люстры Чижевского, которая изображена на рис.1.

 ionizer

Электронное зажигание для газовой плиты.

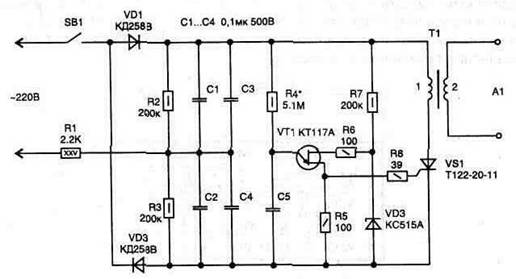

Современные газовые плиты выпускаются промышленностью с уже имеющимся встроенным электронным зажиганием газа. Что довольно удобно и более безопасно, чем использование спичек или ручной зажигалки. Но в стране имеется еще большое количество старых плит, не оборудованных такими устройствами. В этом случае может быть полезным применение схемы на рис. 1. Она довольно простая, что позволяет изготовить устройство самостоятельно.

 electronic-ignition-for-gas-fryer

Рис. 1. Электрическая схема преобразователя

«Живая и мёртвая» вода.


В  принципе  эта  тема  почти  никак  не  относится  к  радиолюбительству,  но  всвязи  с возникающими у Вас вопросами я пришел к выводу, что эта тема вполне относится к теме устройств для оздоровления.
Авторство  в  этой  теме  -  дело  весьма  сомнительное,  поскольку  этот  принцип  известен очень  давно.  Публикую  эту  конструкцию  как  авторскую  так  как  описанная  ниже конструкция - собственный многолетний опыт.
Установка имеет многоцелевое назначение от собственного оздоровления и лечения ран, до проращивания  семян и  ускорения  роста  растений. На  самом деле  замечено, что  если живой  водой (анолитом)  поливать  зимой  растения,  то  они  начинают  цвести.  Ранки
обработанные мертвой водой (католитом) заживляются быстрее.
В плане оздоровления собственного организма могу сказать только одно, дело это сугубо индивидуальное  и  добровольное.  Статей  по  поводу  применения  воды  разбитой  на фракции  в  свое  время  было  опубликовано  очень много  -  при желании Вы  их  без  труда найдете. Моя задача на данном этапе скромнее - показать чертежи своей установки.
Собиралось  это  устройство  без  какой-либо  предварительной  подготовки  из  вполне подручных средств, найденных не выходя из дома.

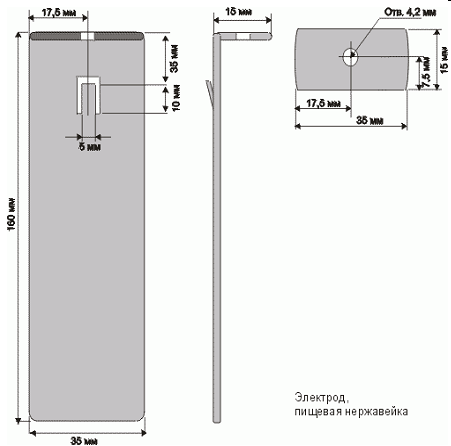

Главные детали - электроды. В изготовлении особых сложностей не имеют. Единственное что  обязательно  нужно  отметить  -  материал  из  которого  они  изготовлены  должен  быть только  пищевой  нержавеющей  сталью.  Техническая,  как  сами  понимаете,  для  такой установки не пойдет. Лично мне очень пригодился сгоревший электрокофейник, древний такой, еще с советских времен. Какими судьбами он задержался у меня, сам не понимаю, видно судьба у него была такая….

alive-dead-water

ЭЛЕКТРИЧЕСКАЯ ЗАЖИГАЛКА ДЛЯ ГАЗА

 В журналах приведено много схем для самостоятельного изготовления аналогичных по назначению устройств, однако, как показывает опыт, наибольшую сложность при изготовлении таких устройств представляет намотка высоковольтной катушки так, чтобы не было пробоя у нее внутри, а также изготовление красивого корпуса. Приводимая ниже схема и конструкция легко решает эти проблемы.

electric-lighter-for-gas

Рис. 1.

Электрическая схема (рис. 1.) содержит только унифицированные и легко доступные детали, в том числе и высоковольтную катушку Т2, в качестве которой применен трансформатор строчной развертки от черно-белых миниатюрных телевизоров ТВС-70П1.
