В. В. Банников. г.Москва

 Догчейзером (от англ. dogchaser - преследователь собак) называют портативное электронное устройстве, способное отпугивать агрессивных собак. Такое устройство пригодится не только сельским почтальонам, для которых оно первоначально и предназначалось, но и любому прохожему, в особенности в темную ночную пору, не говоря уж о беззащитных женщинах и слабых детях.

Действие догчейзера основано на излучении неслышимых человеком ультразвуковых посылок, но хорошо воспринимаемых собакой в виде своеобразного "беззвучного" лая. В целом догчейзер напоминает собой устройство "Анти-лай". но существенно проще его.
dogchaser
Так. гростейший вариант догчейзера [рис.1] собран всего лишь на одной цифровой микросхеме (DD1) и пяти транзисторах (VT1-VT5). На логических элементах DD1.1, DD1.2. резисторах Rl. R2 и конденсаторах С4. С2 выполнен инфразвукозой генератор. Он представляет собой симметричный мультивибратор, фсомирующий прямоугольные импульсы частотой около 1.5 Гц. Второй симметричный мультивибратор. гостроенный на элементах DD1.3. DD1.4. резисторах R6. R7 и конденсаторах С5. Сб. представляв" собо/ ультразвуковой генератор, частота прямоугольных импульсов которого 20 кГц и периодически (через каждые 0.66 с) повышается приблизительно в 4 раза. Сравнительно плавный периодический "увод" ультразвуковой частоты вверх выполняет узел, содержащий резисторы R3-R5. конденсатор СЗ. транзистор VT1 и диоды VD1. VD2.
Формируемые на выходных выводах 10 и 11 микросхемы DD1 ультразвуковые колебания прямоугольной формы имеют небольшую мощность. Поэтому они усиливаются по мощности двухтактным мостовым усилителем, собранным на транзисторах VT2-VT5. Эмиттерной нагрузкой этого усилителя является пьезокерамический излучатель BF1. Ультразвуковые колебания (промодулированные инфразвуковыми) возбуждаются в нем после нажатия на кнопку SB1. еыолняющую функцию обычного выключателя питания. Цепь питания микросхемы DD1 защищена от случайной "пе-реполюсозки" батареи GB" диодом VD3. а конденсаторы фильтра С4 и С7 обеспечивают пропускание по цепи питания соответственно высокочастотных и низкочастотных колебаний.
Если вместо пьезоизлучателя СП-1 применишь автомобильную пьезосирену ACT-10. дальность действия догчей-зера заметно увеличится. Батарею GB1 можно составить из иести-десяти гальванических элементов (316). аккумуляторов Д-0.25 или применить готовую 12-зольтовую батарею L1028 либо 9-вольтовую "Крону" или "Корунд". Микросхему К561ЛА7 можно заменить К176ЛА7. К1561ЛА7 или 564ЛА7. Диоды VD1-VD3 - любые кремниевые малогабаритные, транзистор VT1 - любой кремниевый маломощный с коэффициентом усиления тока базы не менее 30. Транзисторы VT2, VT4 и VT3. VT5 заменимы любыми соответственно из серий КТ3102 и КТ3107.

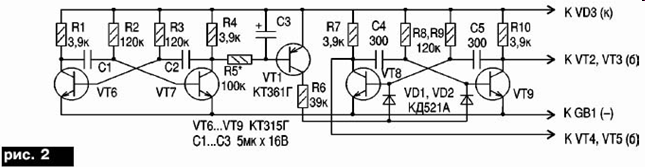

При изготовления догчейзера можно обойтисэ и вовсе без микросхем, правда, тогда число транзистороз возрастет до девяти. Так. на рис.2 показана схема второго варианта устройства, вернее, ее фрагмент (остальное-по рис.1), в которой инфразвуксвой генератор собран на транзисторах VT6. VT7. конденсаторах С1. С2 и резисторах R1-R4. а ультразвуковой - на транзисторах VT8. VT9. конденсаторах С4. С5 it резисторах R7-R10. Цепь "увода" ультразвуковой частоты содержит резисторы R5. R6. конденсатор СЗ. транзистор VT1 и диоды VD1.VD2.
Ч'обы при настройке догчейзера. которая, главным образом, заключается в подборе сопротивления резистороз R3 (рис.1) или R5 (рис.2), можно контролировать его работу на слух, на время параллельно конденсаторам С-4 и С5 подключают пайкой два конденсатора емкостью не менее 68С0 пФ каждый.®
