ПРОСТОЙ ЭЛЕКТРОАКУПУНКТУРНЫЙ СТИМУЛЯТОР

В. БОРОДАЙ, г. Запорожье, Украина

Медицина практикует лечение различных заболеваний по так называемым активным точкам, расположенным на теле человека. Сначала с помощью электронной аппаратуры отыскивают активную точку, а затем пропускают через нее электрический ток определенного значения. Само собой разумеется, что проводить такие процедуры могут только врачи. Изготовить же стимулятор и подарить его медикам сможет и начинающий радиолюбитель, поскольку по конструкции он прост и содержит совсем немного деталей.
Схема одного из стимуляторов приведена на рис. 1. Основные детали его - микросхема серии 564 или К176, светодиодный индикатор HL1 и транзистор VT1, на котором выполнен согласующий (буферный) каскад. Кроме того, стимулятор снабжен щупами Х1 и Х2, из которых Х1 считается активным - им водят по телу и отыскивают нужную точку, а Х2 - пассивным, прикрепляемым, например, к руке.

На элементах DD1.1, DD1.4 собран определитель биологически активных точек (БАТ), а на DD1.2, DD1.3 - генератор стимулирующих импульсов. При попадании щупа Х1 на активную точку сопротивление тела человека в этом месте резко падает, в результате чего на входе элемента DD1.1, а значит, и на выходе DD1.4, появляется практически уровень логического 0. О найденной точке информирует загоревшийся светодиод HL1.
Одновременно появившийся на выходе элемента DD1.1 уровень логической 1 разрешает работу генератора. Вырабатываемые им импульсы проходят через согласующий каскад и поступают на активный щуп Х1, а через него - на тело пациента. Диод VD1 препятствует прохождению импульсов на вход элемента DD1.1 и в то же время в паузах между импульсами позволяет сохранить режим поиска БАТ. Таким образом, отпадает необходимость в кнопке, характерной для подобных стимуляторов и переключающей щупы из режима поиска точек в режим стимуляции.
Переменным резистором R1 устанавливают порог срабатывания автоматики индивидуально для каждого пациента, резисторами R4 и R5 - частоту следования и длительность стимулирующих импульсов, а резистором R9 - их амплитуду.
Детали устройства могут быть размещены в небольшом металлическом пенале, служащем одновременно пассивным щупом. Для изготовления же активного щупа подойдет отработавшая свое шариковая авторучка, к пишущему узлу которой припаивают провод, а в корпус при необходимости заливают лекарственный препарат - тогда процедура стимулирования будет совмещаться с электрофорезом (лечебным методом воздействия на организм постоянным током и лекарственными веществами, вводимыми с его помощью через кожу или слизистые оболочки).

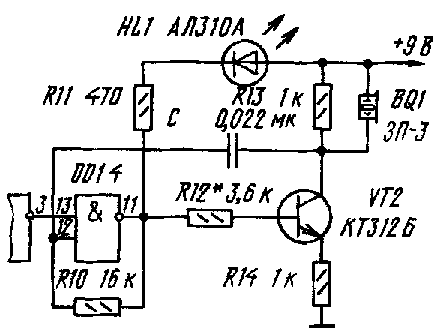

Если, помимо световой, нужна и звуковая индикация поиска БАТ, стимулятор следует доработать, как показано на рис. 2. Каскад на транзисторе VT2 совместно с каскадом на элементе DD1.4 образуют генератор ЗЧ, сигнал которого преобразуется в звук пьезоэлектрическим излучателем BQ1.
Следует заметить, что в генераторе импульсов стимулятора при регулировании частоты немного изменяется длительность импульсов, а при регулировании длительности - частота.

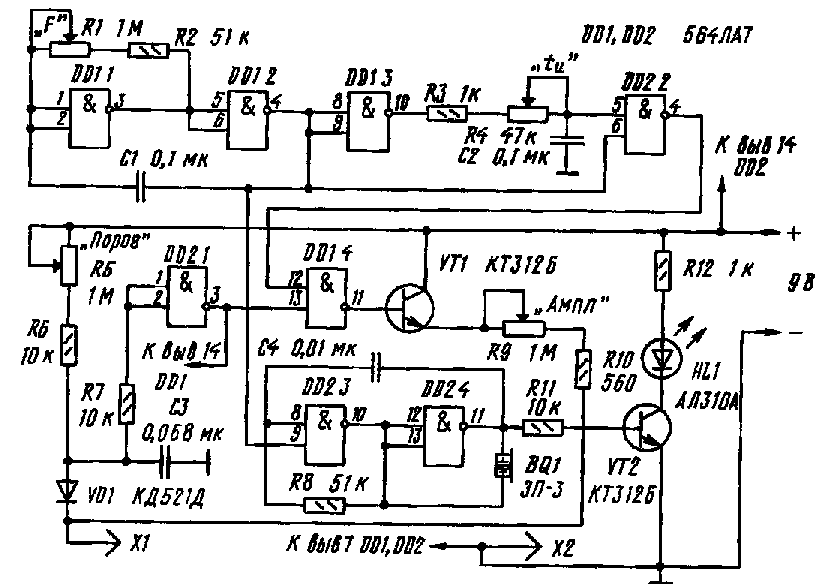

На рис. 3 приведена еще одна схема стимулятора, в котором генератор импульсов выполнен иначе, что позволило избежать взаимного влияния частоты и длительности импульсов. Кроме того, питается генератор на элементах DD1.1- DD1.3 от элемента DD2.1.
Генератор световых и звуковых сигналов, выполненный на элементах DD2.3, DD2.4, модулируется сигналом генератора стимулирующих импульсов - это позволяет визуально и на слух контролировать частоту стимулирующих импульсов. При номиналах элементов, указанных на схемах стимуляторов, частоту импульсов можно изменять переменным резистором от 10 до 150 Гц, а длительность - от 0,5 до 5 мс.

Радио №2, 1998.
