УКВ приемник на аналоговой микросхеме.

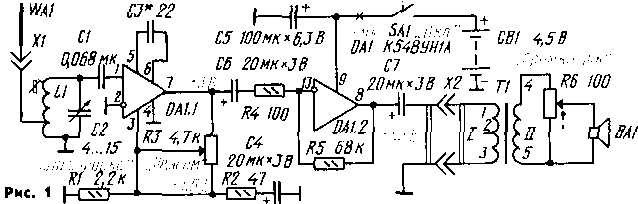

Казалось бы, аналоговая микросхема К548УН1А — малошумящий двухканальный усилитель, используемый обычно для усиления сигналов ЗЧ, вряд ли будет работать в широком диапазоне частот. Однако проведенные автором эксперименты показали, что она способна выполнять не только функции усилителя РЧ, но и детектора вплоть до частот УКВ диапазона! Подтверждением этому может служить предлагаемый приемник (рис. 1), обеспечивающий громкоговорящий прием местной (или местных) УКВ ЧМ радиостанций. Причем один канал усилителя используется для усиления сигналов РЧ и детектирования, а другой — для усиления сигналов ЗЧ.


Прием ведется на штыревую антенну WA1 высотой около метра, включенную в гнездо XS1. Связь антенны с колебательным контуром L1C2 автотрансформаторная. Настраивают контур на нужную радиостанцию конденсатором переменной емкости С2. Выделенный контуром сигнал РЧ поступает через конденсатор С1 на неинвертирующий вход усилителя DA1.1. Между его выводами 5, 6 включен корректирующий конденсатор С3, позволяющий в широких пределах регулировать глубину отрицательной обратной связи — ее цепь R3R1R2C4 включена между выводами 7 и 3.

Простой испытательный приемник

/KB и УКВ, 4-2000/

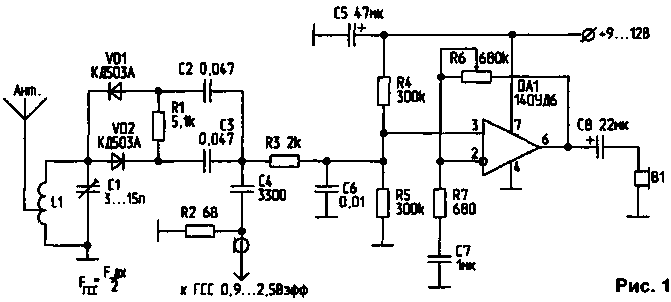

Для настройки KB- и УКВ-аппаратуры (например, умножителей частоты), а также для оперативного контроля качества излучаемого сигнала трансиверов и трансвертеров, можно применять предлагаемый приемник прямого преобразования (рис.1). В качестве гетеродина используется сигнал-генератор (например, Г4-107), выходное напряжение которого подается на детектор, собранный на встречно-параллельных диодах с цепью автоматического смещения. Такой детектор допускает работу в широком диапазоне входных и гетеродинных напряжений без существенного ухудшения чувствительности приемника. УНЧ выполнен на операционном усилителе типа 140УД6, УД7 и т.д.


Рис. 1.

Сверхрегенеративный приемник

Детекторный приемник обладает низкой чувствительностью, поэтому в некоторых случаях может оказаться полезным сверхрегенеративный приемник, схема которого приведена на рис. 1. Такой приемник обладает чувствительностью 10...20 мкВ и позволяет принимать Си-Би станции в режиме AM на расстоянии до 1 км.

На транзисторе VT1 собран собственно сверхрегенеративный детектор. Он одновременно обеспечивает усиление высокочастотного сигнала и его детектирование. В коллекторной цепи транзистора VT1 включен контур L1C3, настроенный на частоту принимаемого сигнала. Этот контур является единственным селективным элементом приемника, поэтому его избирательные свойства невысоки. Для контрольного приемника это скорее достоинство, чем недостаток — без дополнительных настроек можно принимать несколько каналов. Через конденсатор С1 к контуру подключена антенна. В качестве антенны используется провод длиной около 50 см.

Рис. 1.

ГРОМКОГОВОРЯЩИЙ ПРИЕМНИК С МОСТОВЫМ УСИЛИТЕЛЕМ И ПИТАНИЕМ "СВОБОДНОЙ ЭНЕРГИЕЙ"

В. ПОЛЯКОВ, г. Москва

Приемники без источников питания заинтересовали радиолюбителей. В ряде публикаций, в том числе и на страницах "Радио", автор показал, какие возможности открываются в этой мало исследованной области. В данной статье читателям предлагается еще ряд усовершенствований приемника с питанием энергией электромагнитного поля.

Во время экспериментов с различными приемниками и усилителями к ним с питанием "свободной энергией" выяснилось, что удобнее подсоединять усилитель к приемнику только двумя проводниками, по которым подается и сигнал 34, и питание. Это позволило бы. во-первых, использовать приемник как детекторный без всяких переключений, просто присоединив к его выходу головные телефоны, и, во-вторых, отнести усилитель с громкоговорителем от приемника на некоторое расстояние, связав их двухпроводной линией, хоть обычным телефонным проводом.

В общих чертах приемник повторяет вариант, описанный в журнале "Радио", 2000, № 7, с. 22-23, но имеет несколько интересных отличительных особенностей.

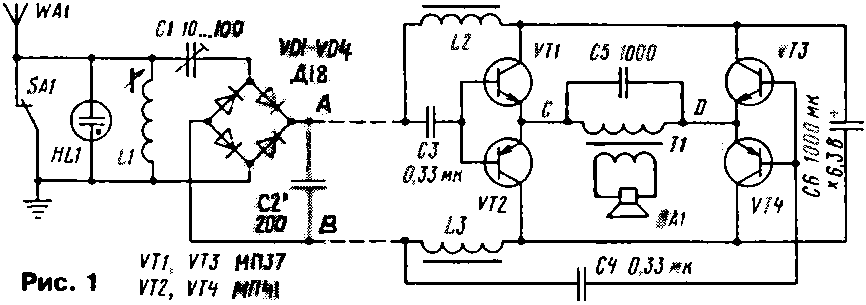

GROMKOGOVORYASCHIY-PRIEMNIK-S-MOSTOVYM-USILITELEM-I-PITANIEM-SVOBODNOY-ENERGIEY-1.gif

Приемник прямого преобразования

Ю.Зирюкин (EU3AS),
225210, Брестская обл. г.Береза, ул.Северная, 55-35.

Радиоприемники прямого преобразования, как правило, однодиапазонные, так как для перекрытия всех любительских диапазонов гетеродин должен работать на частотах от 1,8 до 29,7 МГц, что требует применения переключаемых или сменных контуров гетеродина. Это значительно усложняет изготовление приемника и теряется главное преимущество гетеродинного приема - простота конструкции.

Предлагаемая схема гетеродина позволяет собрать 6-диапазонный приемник CW и SSB сигналов без каких-либо переключений в частотозадающем контуре. Для этого после перестраиваемого по частоте гетеродина ставится делитель на цифровой ИМС. При перестройке частоты Fr от 14 до 15 МГц и использовании делителя на 2, 4, 8 получаются следующие частоты:

1,75 - 1,875  fг/8
3,5 - 3,75  fг/4
7 - 7,5  fг/2
14 - 15  исп. частоты гетеродина fг
21 - 22,5  fг/2, исп. 3-я гармоника fг
28 - 30  исп. 2-я гармоника fг.

Диапазоны 160 и 80 м — неполные, а остальные имеют излишнее перекрытие. Можно на этом и остановиться, использовав верньер с большим замедлением, но лучше ввести переключение конденсаторов контура гетеродина, что позволит полностью перекрыть 1,8 и 3,5 МГц (до 2 и 3,8 МГц) и "сжать" остальные диапазоны.

Для проверки был изготовлен шестидиапазонный приемник. Для упрощения конструкции применены сменные платы с диапазонными полосовыми (фильтрами и конденсаторами контура гетеродина. Диапазон 10 м разбит на два — 28...28,5 и 28,5...29 МГц. Детали использованы наиболее простые и дешевые.

Приемник прямого преобразования

УВЕЛИЧЕНИЕ ЧУВСТВИТЕЛЬНОСТИ ПРИЕМНИКА

Г. ВОРОНИН, г. Нижняя Тура, Свердловской обл.

УКВ радиоприемник "MANBO" имеет много достоинств. Однако из-за отсутствия во входных цепях резонансных контуров и малой эффективности антенны (используется провод головных телефонов) у приемника недостаточная чувствительность, что ограничивает его применение при большом удалении от радиостанций.

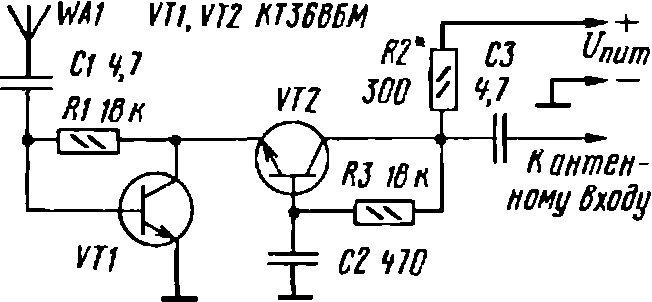

Устранить указанный недостаток несложно, снабдив приемник дополнительным усилителем радиочастоты (УРЧ), собранным по приведенной на рисунке схеме. Предварительно его лучше выполнить на макетной плате. В этом случае легче будет, в частности, подобрать резистор R2 по максимуму усиле-

ния. Потребляемый ток должен быть в пределах 1,5...2 мА.

Дополнительный УРЧ монтируют в приемнике навесным монтажом со стороны печатных проводников. Так как расстояние между крышкой и платой мало, транзисторы были аккуратно опилены до толщины 3 мм.


ПРИЕМНИК БЕЗ ИСТОЧНИКА ПИТАНИЯ

Высокие цены на гальванические батареи и элементы вновь заставили задуматься радиолюбителей о детекторных приемниках без электрического источника питания. Такой приемник особенно полезен за городом, где бывают перебои в подаче электроэнергии. У автора детекторный приемник работает на даче (15 км от города) уже более года, он принимает две местные радиостанции и не требует никакого ухода. Прием ведется на комнатную антенну. В зимнее время громкость приема несколько уменьшалась, что, видимо, было связано с ухудшением качества заземления (металлический штырь, забитый в землю).

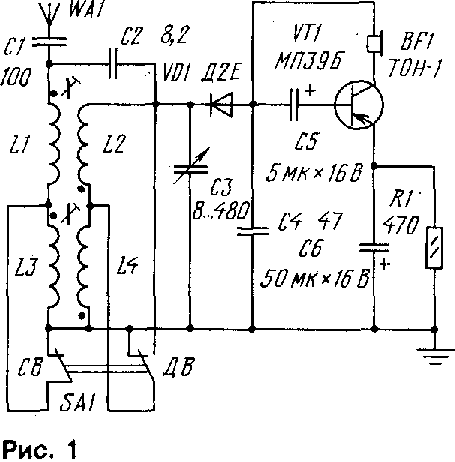

Принципиальная схема основного варианта приемника представлена на рис. 1. Она напоминает схему, опубликованную в [I], но для улучшения избирательных свойств приемника между его антенной и входным контуром включены конденсаторы связи C1, C2, а чтобы можно было вести прием радиовещательных станций как на длинных, так и на средних волнах, введены дополнительный входной контур и переключатель. Кроме того, в новом приемнике нет выходного трансформатора — в коллекторную цепь транзистора включен высокоомный головной телефон BF1.
