Оригинальная схема модуляции генератора ВЧ.

Частота 140 мГц

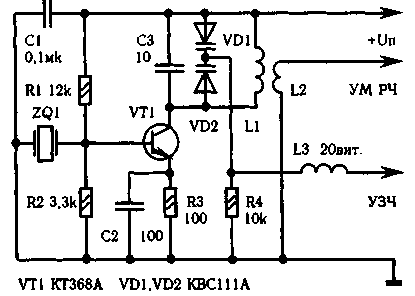

Оригинальность идеи состоит в том, что модулятор варикапная матрица VD1, VD2 включен в выход-ной контур генератора, в виду чего сильно упрощается схема управления, не требуется усилитель ЗЧ для микрофона ( типа " сосна "). Выходной контур Настраивается на вторую гармонику резонатора - на 140 мГц. При повторении схемы необходимо подобрать R4 для установления девиации частоты 3 кГц.

Радиопередатчик с широкополосной ЧМ в диапазоне частот 65-108 МГц

Радиомикрофон работает в диапазоне частот 65-108 МГц с широкополосной частотной модуляцией. Это позволяет принимать сигнал с радиомикрофона на обычный ЧМ приемник этого диапазона. Дальность действия достигает 150-200 м. Продолжительность работы с батареей типа "КРОНА" - около 10 ч.

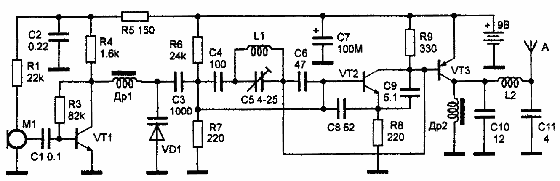

Рис. 1 Радиопередатчик с широкополосной частотной модуляцией.

Передатчик в диапазонах УКВ-FM с двухкаскадным усилителем НЧ

При использовании компактной антенны это устройство обеспечивает дальность связи около 100 метров, а при использовании полноразмерной штыревой антенны - более 600 метров.

Сигнал от микрофона поступает на усилитель низкой частоты (транзисторы VT1, VT2) c непосредственными связями. Усиленный сигнал через фильтр R9, C4, R10 подается на варикап VD1 типа КВ109, включенный в эмиттерную цепь транзистора VT3 типа КТ904. Напряжение смещения варикапа задается коллекторным напряжением транзистора VT2. Генератор ВЧ выполнен по схеме общей базы. В коллекторной цепи транзистора VT3 включен контур C8, C9, L1. Частота настройки определяется индуктивностью катушки и емкостями C8, C5, VD1. Конденсатор С9 устанавливает глубину обратной связи, а С10 - согласование с антенной.


Дроссель любого типа идуктивностью около 60 uH. Катушка L1 - бескаркасная, с внутренним диаметром 8 мм, имеет 7 витков провода ПЭВ 0.8 мм. Длина полной антенны 0.75...1 метр. Мощность передатчика около 200 мВт. Если такая мощность не нужна, можно понизить ее, применив резистор R2 сопротивлением 50..100 кОм и заменив дроссель резистором сопротивлением около 300 Ом. Транзистор при этом можно заменить на КТ368. Стабильность частоты маломощного передатчика выше, и увеличивается срок службы батарей.

Радиопередатчик с высокой стабильностью частоты задающего генератора в диапазоне частот 65-108 МГц

Большинство любительских радиопередатчиков выполнены по схемам с колебательным контуром в частотозадающей цепи. При этом они имеют, как правило, один высокочастотный каскад. Этот каскад выполняет одновременно роль задающего генератора и усилителя мощности. Такие схемы при своей простоте и миниатюрности готовой конструкции имеют свои недостатки. Это большая нестабильность колебаний высокой частоты и маленькая выходная мощность.
Описанная ниже схема, лишена этих недостатков, т. к. частота задающего генератора предлагаемого устройства стабилизируется кварцевым резонатором и имеет отдельный усилитель мощности. Данное устройство работает в диапазоне УKB ЧМ с частотной модуляцией, т. е. его сигнал может быть принят на любой приемник диапазона 65-108 МГц. Дальность действия составляет около 300 м.
Задающий генератор выполнен на транзисторе VT1 типа КТ368. В данной схеме могут быть использованы кварцевые резонаторы на частоты 22-36 МГц. Контур, состоящий из катушки L1 и конденсатора С7 настраивается на третью гармонику кварцевого резонатора. Предпочтительнее использовать резонатор, настроенный на третью гармонику последовательного резонанса, т. к. при этом легче получить необходимую для нормальной работы приемника девиацию частоты 50 кГц. Кварцевый резонатор подключен к базе транзистора VT1 и варикапу VD1 и работает по осцилляторной схеме, составляя с емкостью С5 и контуром "емкостную трехточку", что обеспечивает высокую стабильность частоты.

Radioperedatchik_s_vysokoy_stabil'nost'yu_chastoty_zadayuschego_generatora_v_diapazone_chastot_65-108_MGc-1.gif

РАДИОМИКРОФОН С РАМОЧНОЙ АНТЕННОЙ.

В маломощных передатчиках радиомикрофонов, работающих в диапазонах 65...73 МГц, в качестве антенны радиолюбители чаще всего используют обычный кусок провода (см., например, статью И. Севастьянова "Радиомикрофон" в "Радио", 1992, № 10, с. 44, 45). Однако, как показала практика, при эксплуатации подобных устройств в УКВ диапазоне наблюдается небольшое изменение частоты передатчика при уменьшении или увеличении расстояния между телом человека и свободно свисающим проводом-антенной. Можно было бы порекомендовать применить штыревую антенну. Но пользоваться радиомикрофоном с такой антенной крайне неудобно, поскольку длина штыря должна быть соизмерима с четвертью длины волны и для УКВ диапазона составлять около 110 см.

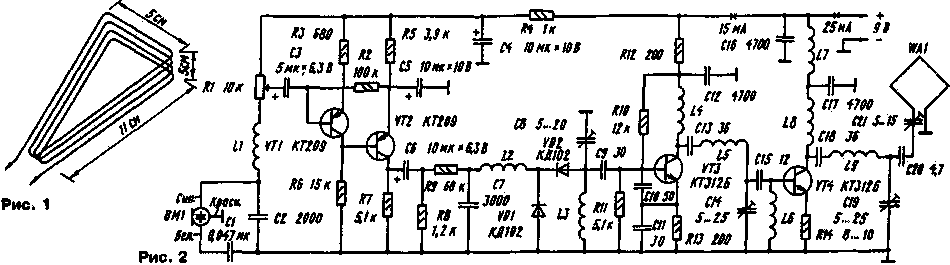

 Предлагаю радиолюбителям опробованную мною антенну в виде спирали из провода диаметром 1 мм (рис. 1). Спираль может быть любой формы, важно только, чтобы общая длина провода со-ставляла 85...100 см. Такую антенну я использовал в радиомикрофоне, схема которого приведена на рис. 2. Низкочастотный сигнал микрофона ВМ1 усиливается усилителем-модулятором на транзисторах VT1, VT2 и поступает на контур задающего генератора на транзисторе VT3, частота контура изменяется под-строечным конденсатором С8. С выхода задающего генератора промодулирован-ный сигнал подается на усилитель мощности на транзисторе VT4 и далее попадает на антенну передатчика WA1.

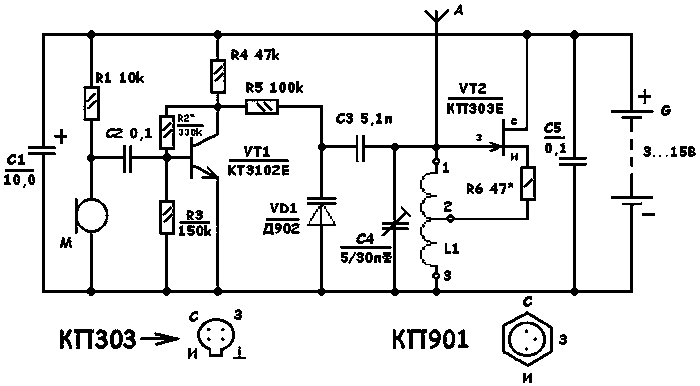

Миниатюрный радиомикрофон


Компоненты схемы:

  • Микрофон М - применяемый в импортных телефонных аппаратах. Можно использовать МКЭ - 3 (в этом случае резистор R1 не нужен).
  • Варикап VD1 можно заменить на KB 109.
  • Транзистор VT1 можно заменить на КТ 3102Б.
  • Транзистор VT2 можно заменить на КП 303Д.
  • Катушка L1 бескаркасная, наматывается проводом ПЭВ-2 диаметром 0,8 мм виток к витку на оправке диаметром 6 мм и содержит 9 витков. Часть катушки до отвода 1-2 содержит 4 витка, а после отвода 2-3 содержит 5 витков.
  • Антенна – штырь или отрезок провода длиной 30…45 см. Можно применить ее эквивалент: провод ПЭВ-2 диаметром 1,2 мм наматывается виток к витку на оправке диаметром 18 мм и содержит 20 витков.
  • Конденсатор С4 желательно иметь керамический.

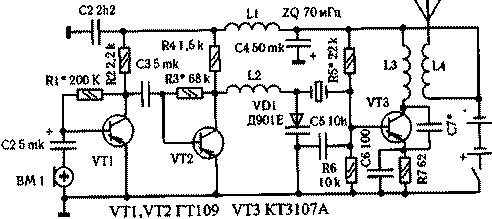

Радиомикрофон с кварцевой стабилизацией частоты

Частота 70 МГц или какой там у вас есть близкий кварц.

В качестве антенны используется кусок антенного кабеля 75 Ом диаметром 3 и длиной 185 мм. Центральная жила припаивается непосредственно к конденсатору С 9, оплетка служит в качестве крепежа. Сигнал микрофона усиливает двухкаскадный усилитель 3Ч на транзисторах VT1,VT2. Задающий генератор выполнен на транзисторе VT3. Частотная модуляция несущей обеспечивается варикапом VD1. Резисторы R5,R6 в базовой цепи транзистора генератора определяют его режим по постоянному току. Конденсатор С7 устанавливает необходимый режим генерации обеспечивая положительную обратную связь. Емкость этого конденсатора необходимо подобрать по максимальному току, потребляемому генератором, а затем резистором R5 установить этот ток около 25 мА, поскольку при большем токе транзистор VT3 работать не может.


При настройке целесообразно на место С7 включить подстроечный конденсатор емкостью 8 ... 30 пф, а на место резистора R5 - подстроечный резистор сопротивлением 100 кОм.
