Радиопередатчик с AM в диапазоне частот 27...30 МГц (220 В)

Устройство, описанное ниже, работает в диапазоне 27..30 МГц с амплитудной модуляцией несущей частоты. Основное достоинство заключается в том, что оно питается от электросети. Эту же сеть оно использует для излучения сигнала высокой частоты. Приемник принимает сигнал, используя телескопическую антенну или специальный сетевой адаптер. Схема радиопередатчика приведена на рис.1.

Рис. 1.

Простой ЧМ передатчик

На рис. 1 представлена схема простого ЧМ передатчика на трех транзисторах.


Мощность передатчика не превышает нескольких милливатт, а рабочая частота определяется частотой примененного кварцевого резонатора. В качестве микрофона используется микрофон электретного типа (МКЭ-3 или аналогичный). Питание на микрофон поступает через фильтр, состоящий из резистора R1 и конденсатора С1. Напряжение звуковой частоты через конденсатор С2 поступает на вход усилителя звуковой частоты. Усилитель собран на транзисторах VT1 и VT2. Режим работы по постоянному току устанавливается и поддерживается за счет отрицательной обратной связи через резистор R3. Конденсатор С5 ослабляет действие отрицательной обратной связи на звуковых частотах. Усиленный сигнал звуковой частоты через RC фильтр низкой частоты, выполненный на элементах R7, R8 и С4, поступает на варикап VD1. Под действием переменного напряжения звуковой частоты изменяется емкость варикапа, включенного последовательно с кварцевым резонатором Z1. При этом происходит модуляция частоты генератора, собранного на транзисторе VT3. Кварцевый резонатор может иметь частоту 26,960...27,280 МГц или 8987...9093 кГц. В последнем случае генератор будет возбуждаться на третьей механической гармонике кварцевого резонатора. Контур в коллекторной цепи транзистора VT3 настраивается на рабочую частоту 27 МГц путем подбора конденсатора С7 и растяжением витков катушки L1. Катушка L1 наматывается проводом ПЭВ 0,8 мм на оправке диаметром 8 мм и содержит 10 витков. Высокочастотный сигнал поступает в антенну через конденсатор связи С9. В качестве антенны используется кусок провода 100... 150 см.

Настройка передатчика сводится к подбору величины сопротивления резистора R3, при котором на коллекторе транзистора VT2 установится напряжение около 4 вольт, а также к настройке выходного контура по максимуму излучения. Настройка контура производится путем сжатия и растяжения витков катушки L1.

Простой AM передатчик

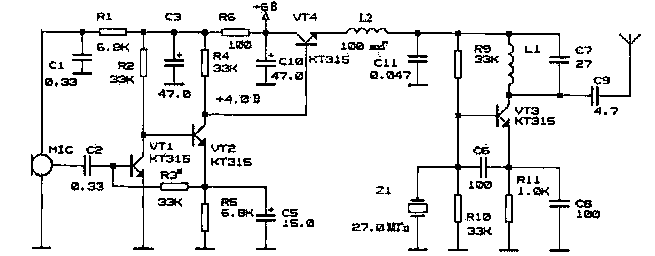

На рис. 1 представлена схема простого AM передатчика.

Рис. 1.

В этой схеме модулирующее напряжение звуковой частоты подается не на варикап для изменения частоты задающего генератора, а на эмиттерный повторитель на транзисторе VT4, который обеспечивает режим амплитудной модуляции. Порядок настройки не отличается от настройки предыдущей схемы. Упрощенная схема модуляции привела к снижению излучаемой мощности по сравнению с аналогичным ЧМ передатчиком в несколько раз, однако для контрольных передатчиков этот параметр не является важным, так как всегда можно уменьшить расстояние между передатчиком и проверяемым приемником.

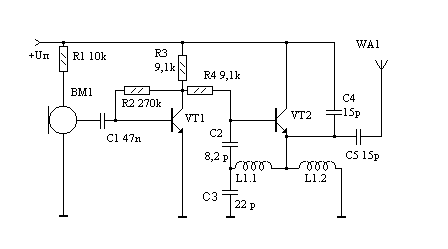

ЧМ передатчик с высоким КПД


Передатчик построен всего на двух транзисторах, но при этом обладает довольно высокими показателями за счет оригинального включения ВЧ транзистора. При тщательной настройке передатчика, собранного по этой схеме, можно добиться характеристик не хуже, чем у собранных по схеме с использованием однокаскадного усилителя ВЧ.

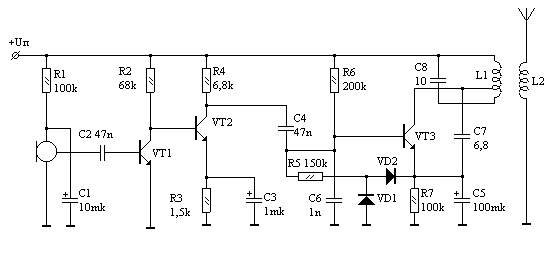

Управляемый РадиоМикрофон на 120...140 MГц


Для наиболее эффективного и рационального использования емкости батарей, для увеличения времени работы передатчика без замены элементов питания, рекомендуется использование активных (включающихся по акустическому сигналу) закладок, потребляющих незначительный ток в режиме ожидания.

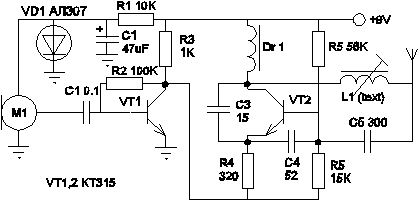

Радиомикрофон АМ 27 MHz

Радиомикрофон представляет из себя АМ передатчик с дальностью действия около 100 метров. Принципиальная схема показана на рис.


Передатчик состоит из генератора высокой частоты, собранного на транзисторе VT2, и однокаскадного усилителя звуковой частоты на транзисторе VT1. На вход последнего через конденсатор С1 поступает звуковой сигнал от микрофона М электретного типа (МКЭ-3 или "Сосна"). Нагрузку усилителя составляют резистор R3 и генератор высокой частоты, включенный межу плюсом питания и коллектором транзистора VT1. С усилением сигнала напряжение на коллекторе VT1 изменяется, что приводит к амплитудной модуляции сигнала несущей частоты передатчика, излучаемого антенной. Катушка L1 намотана на каркасе из полистирола диаметром 7 мм. Она имеет подстроечный сердечник из феррита 600НН диаметром 2,8 мм и длиной 12 мм. Катушка содержит 8 витков провода ПЭВ 0,15 мм, намотанного виток к витку. Дроссель ДПМ-01 100 мкГн или намотан на резисторе МЛТ 0,5 с сопротивлением более 100 кОм и содержит 80 витков провода ПЭВ 0,1 мм виток к витку. В качестве антенны используется стальной упругий провод диной 20 см. При настройке частоту устанавливают вращением сердечника в катушке L1. После регулировки его закрепляют каплей парафина.

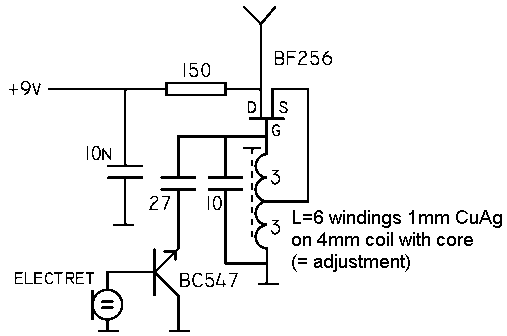

Компактный микрофонный передатчик

Очень компактный микрофонный передатчик на 100 МГц. Его размеры вписываются на плату 1х1 см. Радиус действия около 100 м.


Настройка на необходимую частоту производится подстроечным ферритовым сердечником. Транзистор BC547 используется как модулятор напряжения. Антенна - отрезок провода произвольной длины. Но лучшие результаты будут, если ее длина составит 1/8 длины волны (около 37 см).
