Датчики и Индикаторы

Датчик пропадания сетевого напряжения со звуковой индикацией состояния

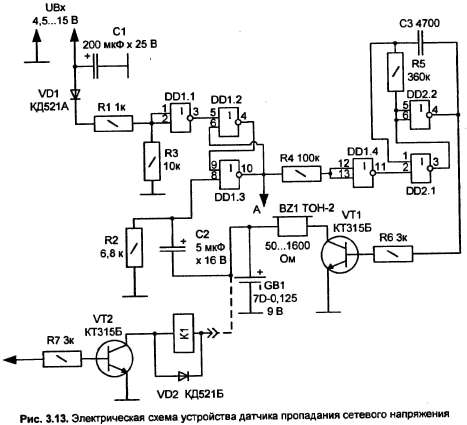

Рассмотрим простое в построении устройство датчика отключения электро¬энергии со звуковым сигнализатором состояния, электрическая схема которо¬го представлена на рис. 3.13.

Высокочувствительный пьезодатчик

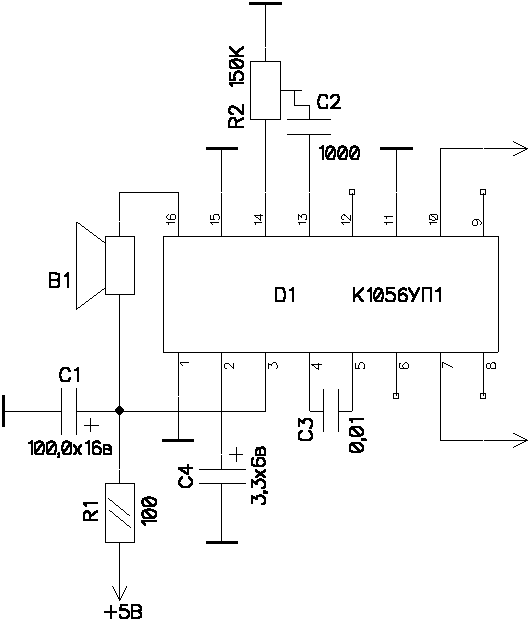

Предлагаемая схема предназначена для использования в системах сигнализации в качестве высокочувствительного датчика шума или вибрации. Датчик собран Рис1. на микросхеме К1056УП1 обычно используемой в дистанционных системах управления. Она состоит из усилителя на вход которого подключен пьезодатчик В1.(Возможно использовать пьезоизлучатель от наручных часов) С выхода усилителя вывод13 сигнал через разделительный конденсатор С2 поступает на регулятор чувствительности R2 с которого поступает на вход второго усилителя вывод 14 затем сигнал фильтруется и подается на выход 7 и 10. На выходе 10 сигнал имеет положительную амплитуду, а на выводе 7 инверсный. К данным выводам подключается логика управления сигнализацией. Вместо К1056УП1 можно использовать микросхему TBA2800, так как у нее 14 ног выводы 8,9 отсекаются, а выводы 10-16 перенумеровываются в 8-14.
