ЧУТКИЙ МЕТАЛЛО-ИСКАТЕЛЬ


Сконструированный мною металлоискатель работает на принципе биений, образующихся из-за разницы колебаний образцового и перестраиваемого генераторов (5—10-й гармоникой, выбирается ближайшая по частоте). Это позволяет доводить чувствительность прибора до того, что становится возможным обнаруживать, скажем, пятикопеечную монету в грунте на 10-см, а стальную крышку люка или трубу — на 65-см глубине. Выполняемый на доступной элементной базе, металлоискатель не требует тщательной настройки и неприхотлив в эксплуатации. Электропитание — от гальванической батареи «Крона».

Перестраиваемый генератор собран по так называемой схеме «емкостной трехточки» на логических элементах DD1.1 — DD1.2 отечественной ИМС К561ЛА7. Его колебательный контур образован поисковой катушкой L1, конденсаторами С2 — С4 и варикапом VD1, подача требуемого напряжения на который обеспечена наличием потенциометра R2, выполняющего функцию органа настройки на низкую частоту биений.

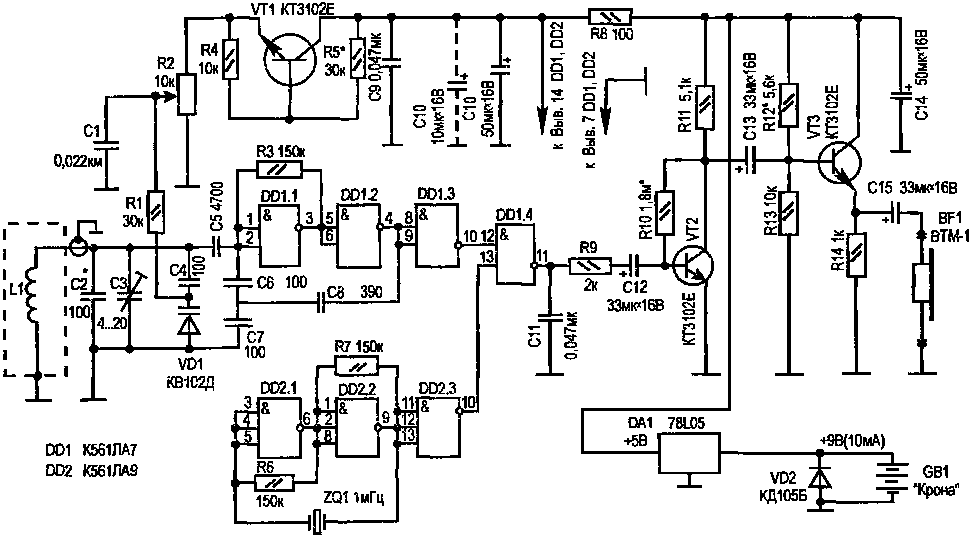

Принципиальная электряческая схема самодельного металлоискателя

ПРОСТЕЙШИЙ МЕТАЛЛОИСКАТЕЛЬ

Металлоискатель, схема которого приведена на рисунке, можно собрать всего за несколько минут. Он состоит из двух практически идентичных LC-генераторов, выполненных на элементах DD1.1-DD1.4, детектора по схеме удвоения выпрямленного напряжения на диодах VDI, VD2 и высокоомных (2 кОм) головных телефонов BFI, изменение тональности звучания которых с свидетельствует о наличии под катушкой-антенной металлического предмета.



 МЕТАЛЛОИСКАТЕЛЬ

Генератор, собранный на элементах DD1.1 и DD1.2. самовозбуждается на частоте резонанса последовательного колебательного контура L1CI, настроенного на частоту 465 кГц (использованы элементы фильтра ПЧ супергетеродинного приемника). Частота второго генератора (DD1.3. DD1.4) определяется индуктивностью катушки-антенны L2 (30 витков провода ПЭЛ 0,4 на оправке диаметром 200 мм) и емкостью конденсатора переменной емкости С2, позволяющего перед поиском настроить металлоискатель на обнаружение предметов определенном массы.

Простой металлоискатель

При ремонтных работах, когда в квартире приходится сверлить стены, есть вероятность наткнуться на металлическую арматуру, трубы или проводку. Чтобы этого не случилось, удобно воспользоваться металлоискателем для точного определения их места. Устройство позволяет на расстоянии до 20 см обнаруживать любой металлический предмет. Дальность обнаружения зависит только от площади металлического предмета. Для тех, кому этого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки (что должно увеличить и глубину обнаружения).


Электронный металлоискатель


Eugene Lisovy aka F0RESTER 2:4635/9.11@fidonet
Евгений Лисовый, Украина, г.Умань, +380-4744-58771


Металлоискатель представляет собой относительно простое устройство, электронная схема которого обеспечивает хорошую чувствительность и стабильность работы. Отличительной особенностью такого устройства является его низкая рабочая частота. Катушки индуктивности металлоискателя работают на частоте 3 кГц. Это обеспечивает, с одной стороны, слабую реакцию на нежелательные сигналы (например, сигналы, возникающие при наличии мокрого песка, мелких кусочков металла и т.д.), а с другой стороны, хорошую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, монет и других металлических предметов.

Для реализации и настройки схемы требуется соответствующий навык и опыт.

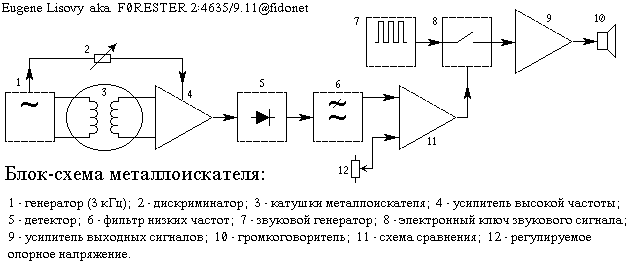

Блок схема металлоискателя приводится на рис. 1.




Металлоискатель

Андрей Шарый, Черниговская обл, с.Кувечичи.

E-mail Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

У людей, занимающихся ремонтными работами, довольно часто возникает необходимость иметь простой компактный металлоискатель. Он нужен для обнаружения в стенах под слоем штукатурки разнообразных металлических предметов, как например, трубы, проводка, гвозди, арматура и тому подобное. Ведь зная наперед, где и что есть в стене, не придется понапрасну ее долбить и портить гвозди и дюбеля.

Итак, предлагаемое устройство полностью автономно, питается от 9 вольтовой батареи типа "Крона", потребляя от нее всего 3.5-4 мА. Этот металлоискатель имеет достаточную чувствительность для обнаружения трубы на расстоянии 10-15 см, проводки и гвоздей 5-10 см. Чувствительность можно значительно повысить, увеличив габариты устройства, но как показала практика для бытовых применений это делать не всегда целесообразно.
Со схемотехнической точки зрения устройство представляет собой LC-генератор на полевом транзисторе сопряженный с устройством звуковой индикации. Индикация в устройстве применена именно звуковая, хоть она и дороже световой, но значительно экономичнее по отношению к батарее питания. Так обычный светодиод потребляет ток около 10-15 мА (для нормальной видимости в дневное время), а зуммер прерывистого звучания с пьезоизлучателем -- 2 мА.
Устройство довольно простое, принципиальная схема показана на рисунке 1.

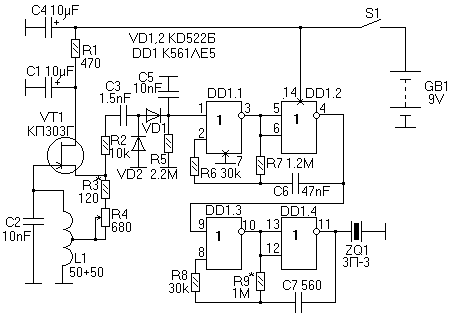

Рис. 1. Принципиальная схема металлоискателя.

Электронный искатель

Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как,например,медь, олово, серебро. Повысить чувствительность метал-лоискателей этого типа оказывается невозможным, поскольку разность частот - биения малозаметна при обычных методах индикации. Значительный эффект дает применение кварцованных металлоискателей.

Электронный искатель, принципиальная схема которого приведена на рис: 1, состоит из измерительного генератора, собранного на транзисторе T1 и буферного каскада - эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства- детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.




Три металлоискателя на микросхемах

Скетерис Р., Радио, 1990. №8, с. 33-35

Идея металлоискателей проста. При сравнении частот двух генераторов - образцового, имеющего частоту f0, и LC-генератора с большой катушкой индуктивности, частота fс которого зависит от попадающих в ее поле металлических предметов, будет изменяться разностная частота F=fс-f0 Если F привести в диапазон звуковых частот, то ее изменения легко обнаруживаются на слух.

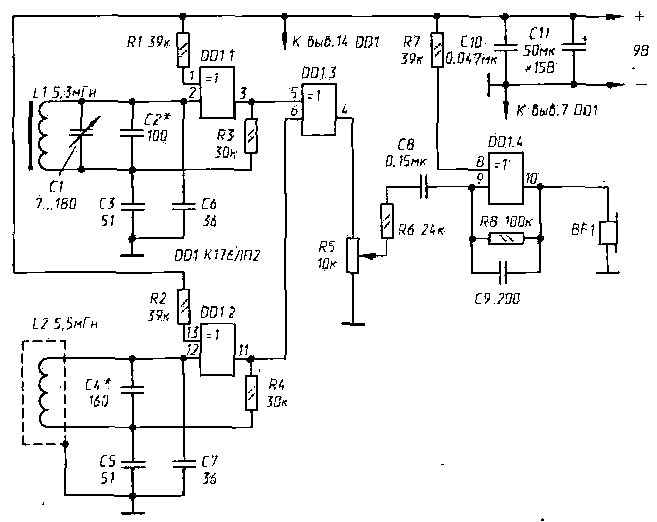

Рис. 1. Металлоискатель с рабочей частотой 100 кГц
