TetraFast - широкополосный шумовой генератор, оптимизированный для задач защиты от аудиохулиганов, слушающий радио/телепередачи на предельных уровнях громкости. При качественных транзисторах и повышенном напряжении питания может глушить мобилки. Он проверен в деле, прост в изготовлении и настройке, число деталей сведено до минимума.

Tetra Fast



TetraFast
TetraFast, или "четверка резвых" - широкополосный шумовой генератор, оптимизированный для задач защиты от аудиохулиганов, слушающий радиотелепередачи на предельных уровнях громкости.
Он проверен в деле, прост в изготовлеиии и настройке, проще, чем Генератор подавления радиопередатчиков, число деталей сведено до минимума.

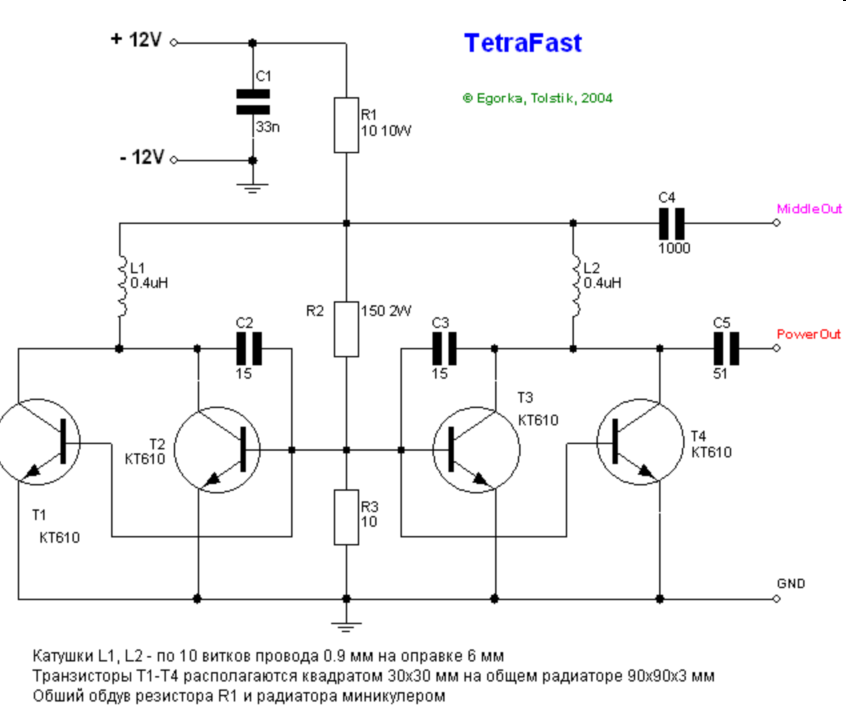

Диапазон излучаемых частот от сотен кГц до 1 ГГц. Схема настолько проста, что собрать ее может любой радиолюбитель. В настройке не нуждается, работать начинает сразу. Имеет два выхода - обычной (MiddleOut) и высокой мощности (PowerOut ). Использование мощного выхода увеливает потребляемый ток и разогрев элементов. Принудительный обдув при указанном напряжении питания обязателен.
Монтаж следует выполнить с учетом требований к СВЧ-устройствам - компактный монтаж, широкие печатные проводники минимальной длины, исключение в них резких поворотов, прямых углов, конденсаторы должны быть высокочастотными (даже керамические не все являются таковыми), и т.п.
К выходу подсоединяется трехрамочная антенна (такая, как в Генераторе подавления радиопередатчиков), но часто можно обойтись и одной рамкой - зависит от конкретных условий.
После сборки устройства проверяете правильность монтажа, подсоединяте к любому выходу кусок метровой проволоки и включаете. Если рядом стоящий мирно играющий FM-приемник зашумит - значит, вы можете поздравить себя с первым успехом!
Далее следует правильно сориентировать плоскость антенны и выбрать выход, который достаточен для глушения аудиохулиганского дивайса. Собственно, вот и все премудрости


--------------------------------------------------------------------------------
Печатка.

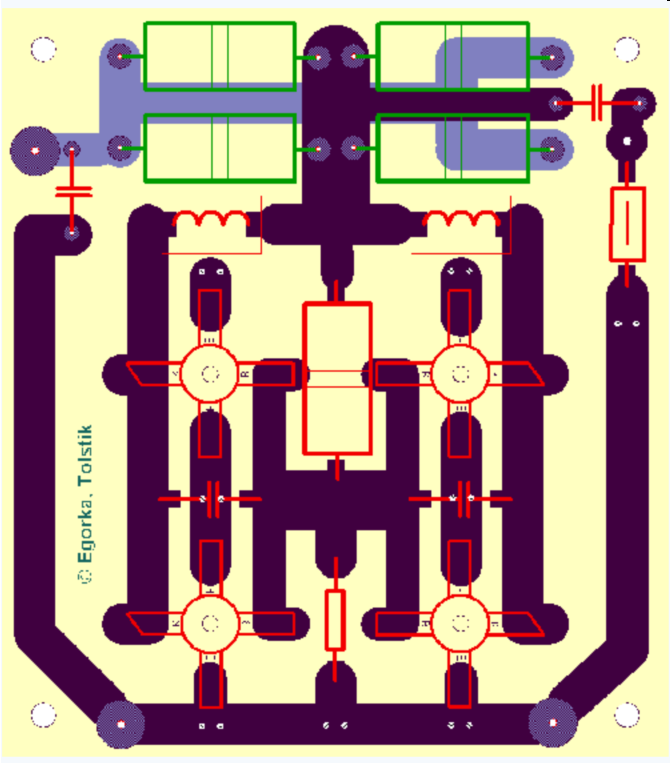

Если кому нужна печатка, вот один из ее возможных вариантов:
TetraFast2

Оригинальные размеры печатки 80х90. Конденсатор C5 - навесной. Монтаж 2-сторонний, преимущественно поверхностный (SMD). Черные проводники - верхняя сторона печатка, синие - нижняя. Кроме того, почти на всей нижней стороне платы фольга оставлена и заземлена

Дополнение:

Самое главное в этой схеме- это заменить резистор 10 Ом ( верхний по схеме) на 20 Ом 10 Вт . у BFG591 то коллектора меньше чем у кт610 , хотя мощность 2 Вт .

Две штыревые антены подключал на оба плеча генератора . Одну через разделительную ёмкость в 5 пФ , другую непосредственно на коллекторы.

Ток потребления 0,45 А, ИМХО стоит поиграться делителем.


Схема устойчиво работает примерно с 350 МГц до 2500 МГц , ниже могут наблюдаться неравномерности АЧХ.

GSM за городом глушит в радиусе 10 метров , в городе 1-3 метра.

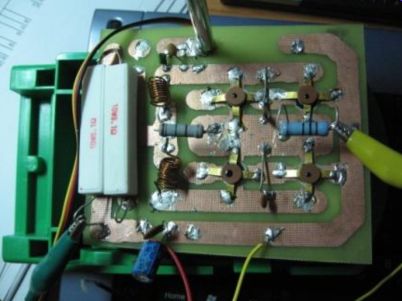

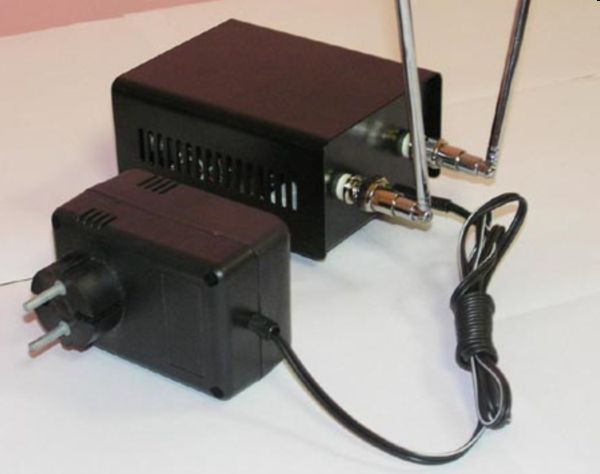

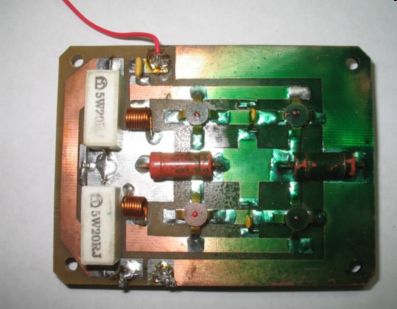

очень хорошо себя показал прибо состоящий из 2 -ух блоков , 1 ТЕТРА на 610
+ тетра на BFG591, выход на 4 штыревые антены ( каждый перекрывает свой диапазон
