МИКРОСХЕМА К174УН4А -СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

Микросхема К174УН4А представляет собой усилитель колебаний звуковой частоты с выходной мощностью до 1 Вт. Такие микросхемы могут обеспечивать амплитуду тока нагрузки до 0,8 А, что и позволяет строить на их основе стабилизаторы напряжения постоянного тока.

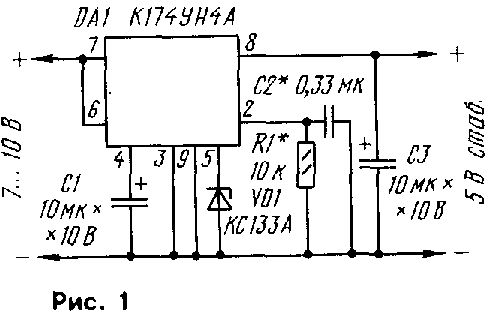

Схема такого стабилизатора напряжения приведена на рис. 1. При входном напряжении 7...10 В он обеспечивает на выходе стабильное напряжение 5 В при токе нагрузки до 0,4 А, необходимое для питания различных устройств на цифровых микросхемах, микрокалькуляторов. При входном напряжении 7...8,5 В ток нагрузки может быть увеличен до 0,5 А.

Применение микросхемного стабилизатора К157ХП2

При разработке ГПД с перестройкой варикапом /ГУНа/ я случайно обнаружил довольно сильную шумовую модуляцию, причиной которой оказался стабилизатор питания. Стабилизатор был выполнен на основе обратно смещенного перехода кремниевого транзистора /из журнала "Радио"/. Подключение к выходу стабилизатора конденсатора емкостью 10000 мк проблему полностью не решило. Тогда я попробовал "Дроздовский" стабилизатор на цепочке прямо-смещенных диодов. Лучшего "датчика термонестабильности" найти, пожалуй, трудно. Достаточно было махнуть рукой над диодами, как частота "смахивалась" на килогерцы. Стабилизаторы серии К142 также не дали хорошего результата. Начавшиеся поиски привели к микросхеме К157ХП2, предназначенной для построения генератора стирания и подмагничивания в магнитофонах. Источник образцового напряжения в данном стабилизаторе выполнен по термокомпенсированной схеме на прямосмещенных переходах транзисторов и питается от генератора стабильного тока/1/. Приведу некоторые основные параметры микросхемы:

Пределы регулирования выходного напряжения- 1,3...33 В
Коэффициент нестабильности по напряжению +/- 0,002 - по току +/- 0,01
Относительный температурный коэф-т выходного напряжения +/- 0,05%/С'
Ток короткого замыкания - не более 150...450 мА
Предельное входное напряжение - 4...40В
Предельный выходной ток - 150 мА

Предельная рассеиваемая мощность в диапазоне температур -25...+25С - 1Вт

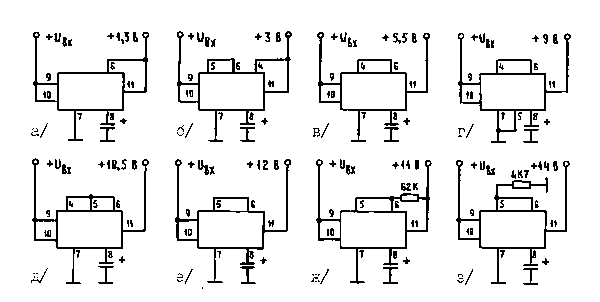

Рис.1. Стабилизаторы с фиксированным выходным напряжением.
Входное напряжение должно быть больше выходного по крайней мере на 3 вольта!

Еще один блок питания "люстры Чижевского"

 Конструкции радиолюбителей. Блок питания для "люстры Чижевского"

Прошло более года после нашей публикации о "Люстре Чижевского", однако до сих пор в редакцию приходят читательские письма с новыми вариантами ее блока питания.

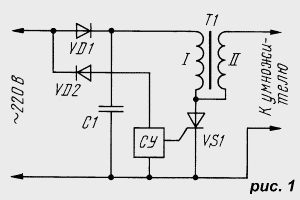

    Большинство устройств, предназначенных для получения высокого напряжения, питающего "Люстру Чижевского", можно подразделить на транзисторные инверторы напряжения и тринисторные (а иногда тиристорные, поскольку в них используются разновидности этой группы: динисторы, тринисторы, симисторы) импульсные преобразователи.

sh



Простой источник аварийного питания

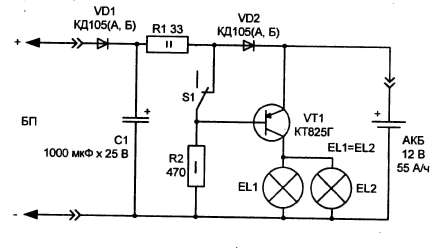

Электрическая схема, представленная на рис. 1.3, удобна в применении на даче и там, где электроэнергия пока еще поступает нестабильно. Простое устройство, собранное по рекомендуемой схеме, обеспечит автоматическое включение резервного освещения (или другой активной нагрузки мощностью до 10—12 Вт) при пропадании сетевого напряжения 220 В.

Транзистор VT1 серии КТ825 (можно заменить указанный на схеме на тран¬зистор КТ825 с буквенными индексами Д и Е) обеспечивает максимальную нагрузку до 25 Вт. Он должен быть установлен на радиатор с площадью ох¬лаждения не менее 100 см2. Если планируется менее мощная нагрузка (до 5 Вт), то возможно применить в схеме управляющий транзистор типа КТ818АМ—КТ818ГМ.
В качестве резервного источника питания используется автомобильный ак-кумулятор емкостью 55—190 А/ч. В качестве ламп резервного освещения используются автомобильные лампы накаливания.
