УСИЛИТЕЛЬ НА ИНТЕГРАЛЬНОЙ МИКРОСХЕМЕ

УСИЛИТЕЛЬ НА ИНТЕГРАЛЬНОЙ МИКРОСХЕМЕ

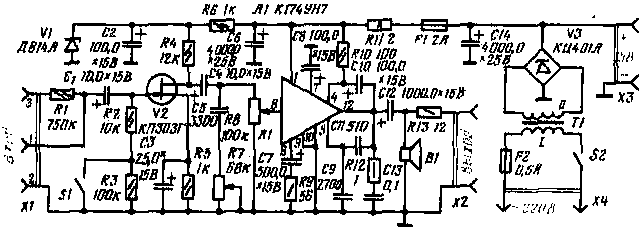

На школьных вечерах, в пионерском лагере, в полевых условиях хорошо зарекомендовал себя простой усилитель, разработанный Сергеем Волковым. Собран он на одной микросхеме серии К 174 и полевом транзисторе. Выходная мощность усилителя может достигать 4 Вт, что вполне достаточно для школьного зала или небольшой открытой плошадки.






Вход усилителя рассчитан на подключение пьезоэлектрического звукоснимвтелн, микрофона, датчика электрогитары или другого источника сигнала. Источнике малым выходным напряжением подключают к гнездам 1 и 2 разъема XI, а с большим напряжением — к гнездам 3 и 2, в цепи которых стоит ограничительный резистор. При необходимости выключателем 51. шунтирующим резистор R3. можно дополнительно ослабить сигнал примерно в 10 раз.

Входной каскад усилителя, выполнен на полевом транзисторе V2, На выходе каскада установлен регулятор тембра по высший частитам -- C5R7. Переменным резистором R8 регулируют уровень сигнала, подаваемого на усилитель мощности, а значит, громкость звука.

Усилитель мощности выполнен на интегральной микросхеме А1. специально рассчитанной для этих целей. Она включена по типовой схеме, рекомендованной в справочной литературе. Нагрузкой усилителя служит динамическая головка B1. Кроме того, выходной сигнал усилителя можно подать через резистор R 13 и разъем Х2 на ЦМУ или на вход мощного усилителя, например колхозного радиоузла.

Питается усилитель от сети через трансформатор Т1 и выпрямитель V3. Пульсации выпрямленного напряжения сглаживаются фильтром C14RI 1С6, Для питания первого каскада использован параметрический стабилизатор напряжения R6V1. Это напряжение дополнительно фильтруется конденсатором С2. В полевых условиях напряжение питания подают через разъем ХЗ, Обычно в этих случаям ребята используют аккумулятор автомобиля, на котором путешествует агитбригада.

Динамическая головка может быть любая. мощностью 4,,,10 Вт. Вместо транзистора КП303Г подойдут другие транзисторы серии КП303. а вместо стабилитрона Д814А — Д808. Трансформатором питания может быть трансформатор ТВК-110ЛМ — унифицированный выходной трансформатор кадровой развертки телевизора. Его высокоомную обмотку (выводы 1 и 2) включают в сеть, а часть ннзкоомной (выводы 3 н 4—5) соединяют с выпрямителем.

С. Волков

РИДИО №3, 1983 г., с. 60.
