Деление частоты

Деление частоты.

Наиболее часто для этого используют счетчики, хотя можно разделить частоту с помощью ждущего мультивибратора, ограничив число проходящих на выход импульсов. Пример такой схемы показан на рис. 1.60.

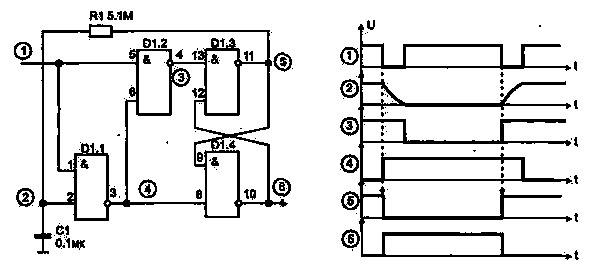

Рис. 1.60 Делитель частоты с использованием ждущего мультивибратора

Как только импульс входной частоты поступает на выход 5, ждущий мультивибратор D1.1, D1.3 запирает элемент D1.2 на время, определяемое резистором R1. Когда ждущий мультивибратор возвращается в исходное состояние, на выход поступает следующий импульс и цикл возобновляется. Схему можно усовершенствовать, заменив потенциометр полевым транзистором, что позволит управлять коэффициентом деления с помощью напряжения.

Рис. 1.61. Счетный триггер на логических элементах

Делитель на 2 можно собрать из простейших ЛЭ, рис. 1.61. Схемы делителей без использования RC-цепей имеют лучшую помехоустойчивость и болееширокий диапазон входной частоты сигнала. Основным элементом всех счетчиков является триггер с так называемым счетным входом, рис. 1.62.

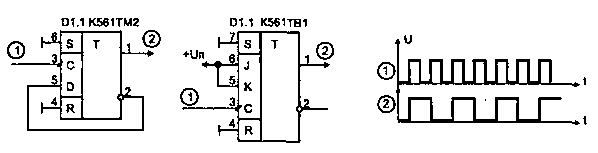

Рис. 1.62. Делитель частоты на 2

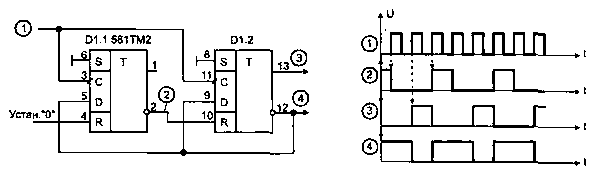

Рис. 1.63. Делитель на 3

Таблица поясняет логику работы триггера 561ТМ2 в зависимости от управляющих сигналов (х — безразлично состояние на данном входе; состояние, когда на входах S и R микросхемы одновременно действует лог. "1", является запрещенным).

Сигналы на входах

Состояние выхода

С

D

S

R

Q

NOT Q

х

х

0

1

0

1

х

х

1

0

1

0

_/

0

0

0

0

1

_/

1

0

0

1

0

\_

х

0

0

Q

NOT Q

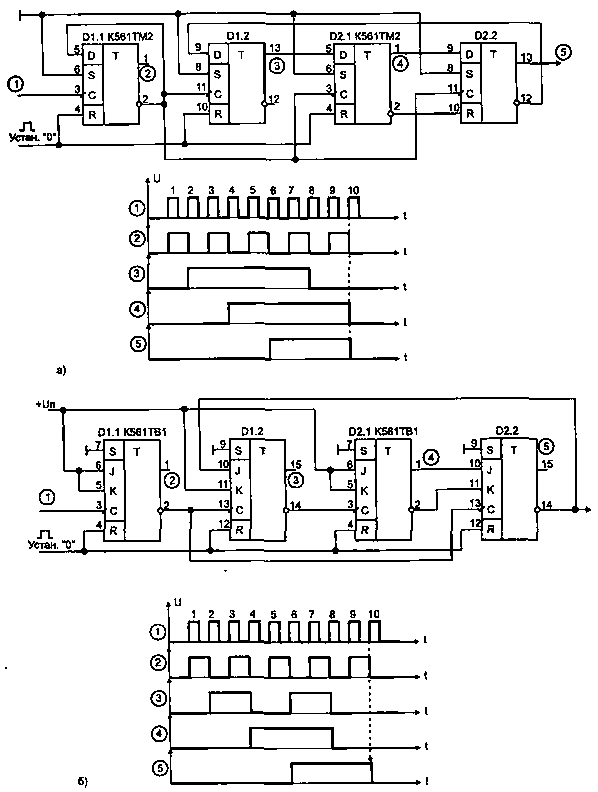

Рис. 1.64. а) Делитель на 10 на RS-триггерах; б) делитель на 10 на JK-триггерах

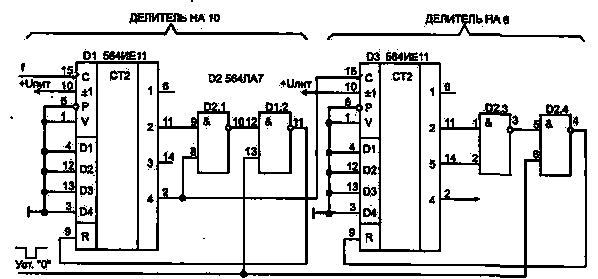

Рис. 1 65. Схема делителя на 60

Рис. 1. 66.

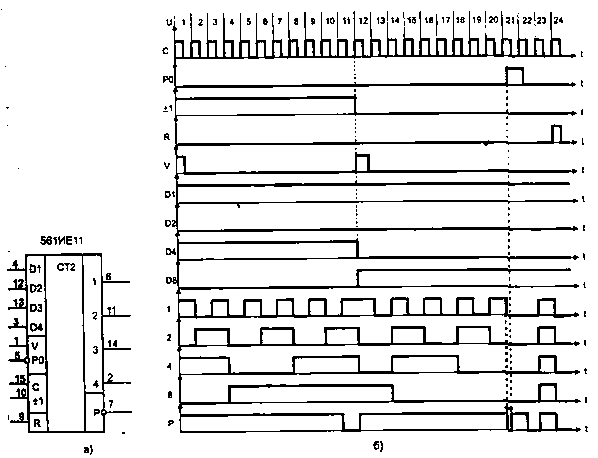

а) Универсальный реверсивный счетчик,
б) диаграмма напряжении микросхемы

Комбинационное включение триггеров позволяет получать счетчик с нужным коэффициентом деления входной частоты. На рис. 1.63...1.65 приведены примеры включения элементов микросхем для получения деления на 2, 3, 6, 10 и 60.

Промышленность выпускает универсальные счетчики, которые в зависимости от управляющих сигналов могут переключаться по переднему или заднему фронту входного сигнала, а также менять направление счета (сложение или вычитание). В качестве примера приведена диаграмма работы двоичного четырехразрядного реверсивного счетчика на микросхеме 561ИЕ11, рис. 1.66.

Таблица истинности поясняет назначение управляющих сигналов и логику управления микросхемой (1 — лог. "1"; 0 — лог. "0"; х — состояние безразлично, т. е. 0 или 1). Счетчик предусматривает возможность загрузить по входам D1, D2, D4, D8 параллельный код.

Вход
переноса
РО

Сложение,
вычитание
+-1

Разрешен.
установки
V

Установка
нуля
R

Действие

1

х

0

0

нет счета

0

1

0

0

работа на сложение

0

0

0

0

работа на вычитание

х

х

1

0

установка по параллел. входу

х

х

х

1

установка нуля

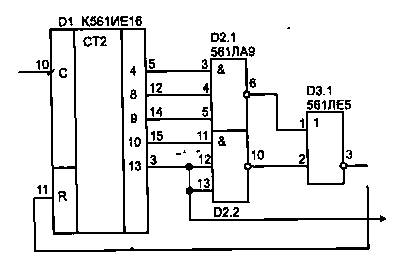

Pис 1.67. Делитель на 1000

Для получения нужного коэффициента деления можно использовать микросхемы двоичных счетчиков, соединяя соответствующие выходы с помощью ЛЭ, рис. 1.67, или же применить счетчик с программируемым коэффициентом деления 564ИЕ15, см. рис. 1.26.
