Соседи охраняют квартиру

Соседи охраняют квартиру

А. ФАДЕЕВ, г. Москва

Чтобы обезопасить себя от квартирных краж, одна часть населения устанавливает стальные двери, решая эту проблему в одиночку. Другая, немногочисленная, за определенную ежемесячную плату использует систему сигнализации, установленную в квартире вневедомственной охраной. Последнее возможно далеко не всегда, ибо помимо всего прочего требует наличия в квартире телефона. Автор этой статьи предлагает еще один путь охраны квартир — объединение с соседями на основе электронного охранного устройства. Следует подчеркнуть, что это объединение может быть только добровольным и что оно не влечет за собой никаких юридических обязательств. Объединившиеся для охраны своих квартир соседи должны быть готовы и к определенным неудобствам. К тому, что вполне возможны ложные срабатывания системы (увы, и в ночное время), в том числе и из-за отказов техники или из-за элементарной забывчивости соседа. Публикуя описание «добрососедского электронного охранного устройства», редакция полагает, что читателей заинтересует эта тема и будут созданы усовершенствованные варианты.

Охранная сигнализация объединяет четыре квартиры, в которых устанавливают по одному одинаковому устройству. Допустим, сосед (условно — номер 2), уходя из квартиры, переключает устройство в режим «Вахта». После закрытия входной двери оно автоматически перейдет в ждущий режим, в котором может находиться длительное время. Когда сосед (2) вернется и откроет входную дверь, то он должен переключить устройство в режим «Отбой» в течение 30 с. Если этого не сделать, устройство подаст сигнал тревоги на другие устройства соседям (1.3 и 4). Все устройства имеют светодиодную и звуковую индикацию. Соседи, услышав сигнал, определят, в какой квартире сработала сигнализация, и смогут вместе принять меры.

Бывает, что звонят в квартиру в тот момент, когда вы никого не ждете. Вы можете включить устройство в режим «Гость» и открыть входную дверь. Устройство начинает отсчитывать время около четырех минут, чтобы подать сигнал. Этого времени достаточно, чтобы выяснить личность и цель прихода гостя и, при необходимости, успеть отключить режим в течение этого времени.

Квартиры могут быть расположены не только на одном этаже, но и на разных. Длина соединительного провода между квартирами — до 20 м. Работоспособность охранной сигнализации с проводом большей длины не проверялась.

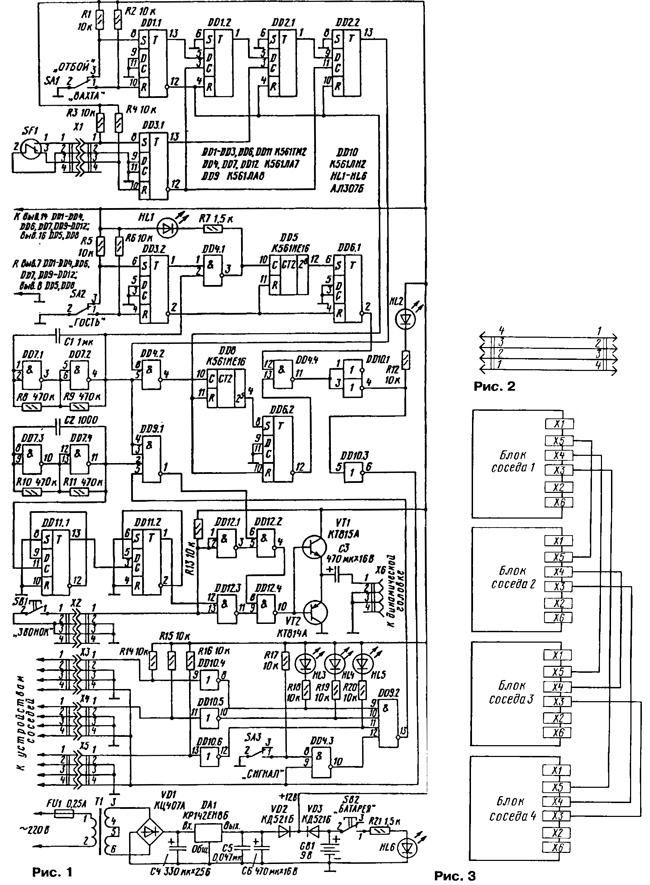

Схема одного из устройств показана на рис. 1. Триггер DD1.1 устраняет дребезг контактов переключателя SA1. При переключении SA1 в нижнее по схеме положение "Вахта" на информационном входе D триггера DD1.2 (вывод 5) появится высокий уровень. Триггер DD3.1 устраняет дребезг контактов геркона SF1, установленного в дверном блоке.

При первом открывании входной двери (после переключения SA1) геркон SF1 переключится в верхнее по схеме положение, триггер DD3.1 перейдет в нулевое состояние (высокий уровень на инверсном выходе). Триггер DD1.2 изменит свое состояние на единичное. Выходя из квартиры, хозяин закрывает дверь, геркон SF1 переключается в исходное положение и триггер DD2.1 переходит в единичное состояние. Блок включился в режим охраны.



Если дверь открыли второй раз, необходимо переключить SA1, отменив режим «Вахта». В противном случае на выходе триггера DD2.2 появляется высокий уровень, который разрешает прохождение секундных импульсов с генератора, выполненного на элементах DD7.1 и DD7.2 на счетчик DD8. При появлении высокого уровня на выходе 25 счетчика DD8 (вывод 4) переключается триггер DD6.2 и зажигается светодиод HL2.

С выхода элемента DD10.3 высокий уровень поступает на выводы 4 разъемов ХЗ—Х5 и на один из входов элемента DD4.3. Если переключатель SA3 находится в нижнем по схеме положении «Сигнал», сигнал звуковой частоты с генератора, выполненного на элементах DD7.3 и DD7.4, поступает через элементы DD9.1, DD12.2, DD12.4 и усилительный каскад на транзисторах VT1, VT2 на разъем Х6 и далее на динамическую головку. При верхнем положении SA3 звуковой сигнал не пройдет. Какой из этих двух режимов лучше, решать самому хозяину.

2003-8-73

При нажатии на кнопку квартирного звонка SB1 «Звонок», независимо от положения SA3, звуковой сигнал поступит на динамическую головку, но с частотой в четыре раза ниже (две октавы). Частоту делит делитель частоты на триггерах DD11 -1 и DD11.2. Это сделано для того, чтобы не путать сигнал звонка с аварийным сигналом.

При переключении SA2 в нижнее по схеме положение включается режим «Гость». Триггер DD3.2 переходит в единичное состояние, и секундные импульсы начинают поступать на счетчик DD5. Светодиод HL1 начинает мигать. Когда на выходе 28 счетчика DD5 (вывод 12) появится высокий уровень (примерно через четыре минуты), триггер DD6.1 переключится и на его инверсном выходе будет низкий уровень. Включится светодиод HL2, сигнализирующий о срабатывании аварийной системы. Как и в предыдущем случае, появляется высокий уровень на выводах 4 разъемов ХЗ—Х5.

Устройства связаны между собой плоским телефонным четырехпроводным кабелем с двойной изоляцией. Распайка разъемов кабелей показана на рис. 2. На рис. 3 показана схема соединения блоков соседей. Здесь каждой соединительной линии соответствует четы рехпроводный кабель. В случае срабатывания охранной сигнализации в одной из квартир высокий уровень появится на выводах 1 одного из разъемов ХЗ— Х5 всех других квартир. У всех соседей сигнал проинвертируется одним из инверторов DD10.4—DD10.6 (см. рис. 1). Включится один из светодиодов HL3— HL5, сигнализирующий о проблеме у соседа. Низкий уровень на одном из входов 9, 10 или 11 микросхемы DD9.2 позволит пропустить сигнал звуковой частоты через элемент DD9.1 и далее, независимо от установки переключателя SA3 на их блоках. Обрыв провода, соединяющего квартиры, вызовет включение сигнала во всех квартирах.

Устройства питаются от сети 220 В. В случае отключения сетевого напряжения автоматически подключается батарея GB1 «Крона». Кнопка SB2 служит для проверки исправности батареи, не вынимая ее из корпуса. Если при нажатии на кнопку загорается светодиод HL6, значит батарея исправна.

Трансформатор питания Т1 — ТПК-2, имеющий две вторичные обмотки по 8 В, ток обмоток — 0,125 А. Гнездовые части разъемов Х1 —Х6 — TJ4-4P4C, они применяются в импортных телефонах для подключения трубки. Ответная часть разъема — ТР4Р4С. Динамическая головка любая мощностью 3 Вт с сопротивлением звуковой катушки 4 Ом.

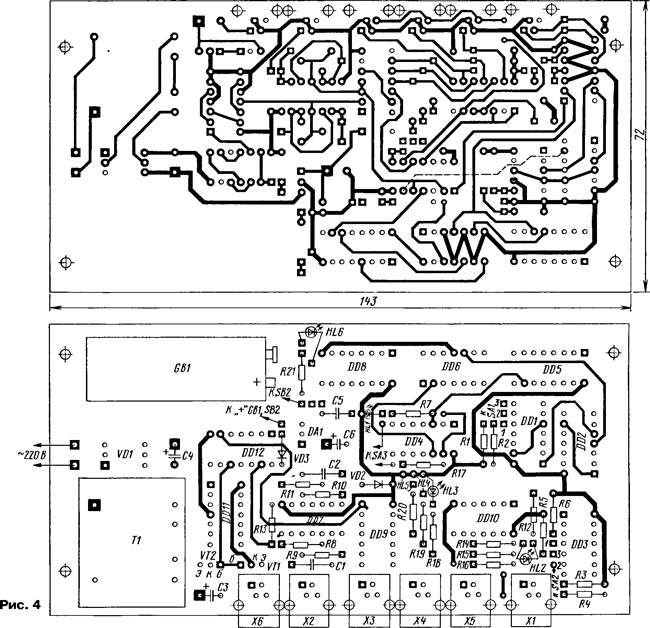

Блоки устройства собраны на одинаковых печатных платах из двустороннего стеклотекстолита (рис. 4). Вывод 13 микросхемы DD2 необходимо соединить проволочной перемычкой на печатной плате с выводом 6 микросхемы DD4.

2003-8-74

Геркон SF1 устанавливают в дверной коробке, небольшой магнит — в торце двери. При закрытой двери магнит должен находиться на минимальном расстоянии от геркона и оказывать влияние на его подвижный контакт. Переключатель SA1—SA3, кнопка SB2 и светодиоды HL1—HL6 расположены на лицевой панели устройства.
