СВЕТОДИОДНЫЙ АВТОМОБИЛЬНЫЙ СТОРОБОСКОП

СВЕТОДИОДНЫЙ АВТОМОБИЛЬНЫЙ СТОРОБОСКОП

 Стробоскоп предназначен для установки оптимального момента зажигания горючей смеси в цилиндрах бензинового двигателя для обеспечения его максимальной мощности, экономичности и правильного температурного режима.

car-LED-stroboscope

Стробоскоп позволит быстро, точно и с минимумом хлопот установить угол опережения зажигания.

Для установки момента зажигания двигатель запускают на холостые обороты и стробоскопом освещают специальные установочные метки. Вспышки синхронизируют с моментами искрообразования в запальной свече первого цилиндра, для чего ёмкостный датчик стробоскопа (обычный “крокодил”) крепят на её высоковольтном проводе.

Длительность вспышек должна быть 0,5-0,8 мс. Её легко подобрать визуально резистором R4 ( при малой длительности ощущается недостаток яркости освещения, при большой - увеличивается их “размытость” ).

Питание от бортовой сети автомобиля.

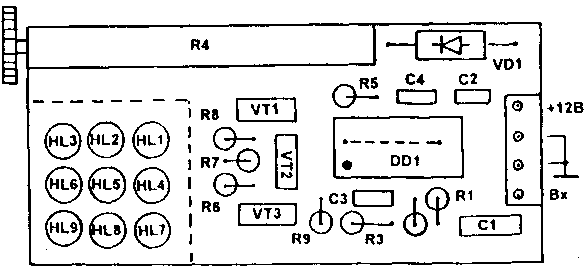

DD1 К561ТМ2
VD1 КД226
VT1,VT2 КТ315
VT3 КТ815
HL1-HL9 КИПД21П-К
Cl 47pf (200 V)

С2,С1

0,068 мкФ

С4

0,022 мкФ

R1

3 кОм

R2

15 кОм

R3

330 кОм

R4

СП3-36-100 кОм

R5

20 кОм

R6,R7,R8 5,1om
R9 20 кОм

СВЕТОДИОДНЫЙ АВТОМОБИЛЬНЫЙ СТОРОБОСКОП

“Радио” №9, 2000
