Электрическая схема ГАЗ-3310, описание
Электрическая схема ГАЗ-3310, описание.

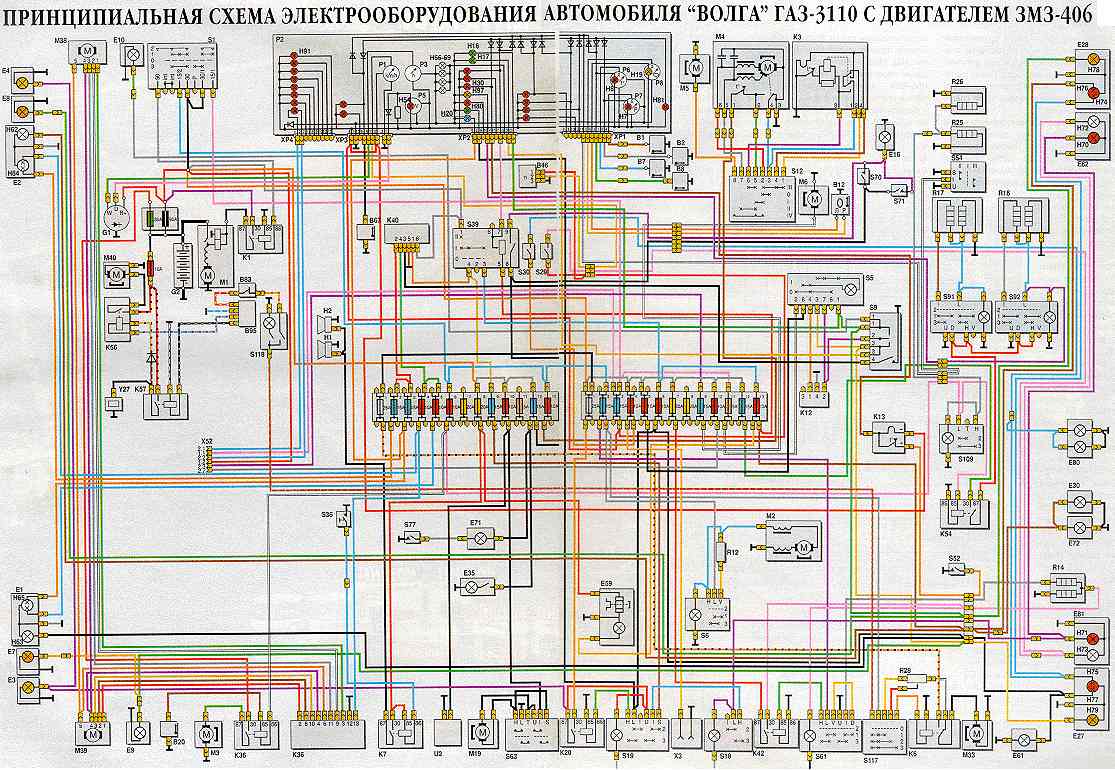

Принципиальная схема соответствует в своем начертании и обозначении элементов официальной заводской документации.
В1 – датчик указателя давления масла
В2 – датчик аварийного давления масла
В7, В64, В70 - датчики температуры охлаждающей жидкости
В8 – датчик перегрева двигателя
В12 – датчик указателя уровня топлива
В20 – термовыключатель вентилятора охлаждения
В46 – датчик спидометра
В67 – датчик уровня тормозной жидкости
В74 – датчик скорости вращения
В75 – датчик расхода воздуха
В76 – датчик дроссельной заслонки
В91 – датчик положения коленчатого вала
В92 – датчик детонации
D23 – ЭБУ системы впрыска "Микас 5.4"
Е1, Е2 – левая и правая фары
Е3, Е4 – левая и правая противотуманные фары
Е7, Е8 – левый и правый указатели поворота
Е9, Е10 – левый и правый боковые повторители поворота
Е16 – плафон освещения салона
Е27, Е28 – левый и правый задние фонари
Е30, Е72 – подсветка номерного знака
Е35 – освещение моторного отсека
Е59 – прикуриватель
Е61 – освещение багажника
Е71 – освещение перчаточного ящика
Е80 – дополнительный стоп-сигнал
Е81, Е82 – задний фонарь в крышке багажника
F – свечи зажигания
G1 – генератор
G2 – аккумуляторная батарея
Н1, Н2 – звуковые сигналы
Н7 – индикатор аварийного давления масла
Н8 – индикатор перегрева
Н16 – индикатор правого поворота
Н17 – индикатор левого поворота
Н19 – индикатор резерва топлива
Н20 – индикатор дальнего света фар
Н30 – индикатор включенного стояночного тормоза
Н54 – индикатор неисправности генератора
Н56 – индикатор падения уровня тормозной жидкости
Н62, Н63 – лампы габаритного освещения передние
Н64, Н65 – лампы фар
Н66–Н69 – лампы подсветки
Н70, Н71 – задние противотуманные фонари
Н72, Н73 – фонари заднего хода
Н74, Н75 – стоп-сигналы
Н76, Н77 – лампы габаритного освещения задние
Н78, Н79 – задние указатели поворота
Н80 – индикатор габаритного света
Н91 – индикатор неисправности системы впрыска
Н97 – индикатор обогрева сидений
К1 – реле стартера
К3 – реле стеклоочистителя
К6 – реле режимов кондиционера
К7 – реле звукового сигнала
К9, К46 – реле системы впрыска
К12 – реле указателей поворота
К13 – реле индикатора стояночного тормоза
К20 – реле противотуманных фар
К36 – реле вентилятора охлаждения
К40 – реле фар
К42 – реле обогрева заднего стекла
К54 – реле обогрева сидений
К56 – реле кондиционера
К57 – реле муфты компрессора
М1 – стартер
М2 – вентилятор отопителя
М3 – вентилятор охлаждения двигателя
М4 – стеклоочиститель
М5 – насос стеклоомывателя
М6 – топливный насос
М19 – привод антенны
М33, М40 – вентиляторы кондиционера
М38, М39 – электрокорректор фар
Р1 – спидометр
Р2 – комбинация приборов
Р3 – тахометр
Р5 – вольтметр
Р6 – указатель температуры охлаждающей жидкости
Р7 – указатель давления масла
Р8 – указатель уровня топлива
R12 – резистор венилятора отопителя
R14 – обогреватель заднего стекла
R17, R18 – обогреватели сидений
R25, R26 – обогреватели жиклеров омывателя стекла
R28 – резистор вентилятора кондиционера
S1 – замок зажигания
S5 – выключатель аварийной сигнализации
S6 – переключатель отопителя
S9 – переключатель указателей поворота
S12 – переключатель стеклоочистителя
S18 – выключатель противотуманных фонарей
S19 – выключатель противотуманных фар
S29 – выключатель фонаря заднего хода
S30 – выключатель стоп-сигналов
S36 – кнопка звукового сигнала
S39 – переключатель освещения
S52 – выключатель стояночного тормоза
S54 – выключатель проверки исправности ламп индикаторов
S61 – выключатель обогрева заднего стекла
S63 – переключатель антенны
S70, S71 – дверные выключатели
S77 – выключатель освещения перчаточного ящика
S91, S92 – выключатели обогрева сидений
S109 – выключатель подогрева жиклеров омывателя
S116 – пульт электрокорректора фар
S117 – выключатель кондиционера
Принципиальная схема соответствует в своем начертании и обозначении элементов официальной заводской документации и разбита на две части. Схема системы впрыска помещена отдельно и сопрягается с остальными элементами специальным разъемом. В1 – датчик указателя давления масла
В2 – датчик аварийного давления масла
В7, В64, В70 – датчики темпе ратуры охлаждающей жидкости
В8 – датчик перегрева двигателя
В12 – датчик указателя уровня топлива
В20 – термовыключатель вентилятора охлаждения
В46 – датчик спидометра
В67 – датчик уровня тормозной жидкости
В74 – датчик скорости вращения
В75 – датчик расхода воздуха
В76 – датчик дроссельной заслонки
В91 – датчик положения коленчатого вала
В92 – датчик детонации
D23 – ЭБУ системы впрыска "Микас 5.4"
Е1, Е2 – левая и правая фары
Е3, Е4 – левая и правая противотуманные фары
Е7, Е8 – левый и правый указатели поворота
Е9, Е10 – левый и правый боковые повторители поворота
Е16 – плафон освещения салона
Е27, Е28 – левый и правый задние фонари
Е30, Е72 – подсветка номерного знака
Е35 – освещение моторного отсека
Е59 – прикуриватель
Е61 – освещение багажника
Е71 – освещение перчаточного ящика
Е80 – дополнительный стоп-сигнал
Е81, Е82 – задний фонарь в крышке багажника
F – свечи зажигания
G1 – генератор
G2 – аккумуляторная батарея
Н1, Н2 – звуковые сигналы
Н7 – индикатор аварийного давления масла
Н8 – индикатор перегрева
Н16 – индикатор правого поворота
Н17 – индикатор левого поворота
Н19 – индикатор резерва топлива
Н20 – индикатор дальнего света фар
Н30 – индикатор включенного стояночного тормоза
Н54 – индикатор неисправности генератора
Н56 – индикатор падения уровня тормозной жидкости
Н62, Н63 – лампы габаритного освещения передние
Н64, Н65 – лампы фар
Н66–Н69 – лампы подсветки
Н70, Н71 – задние противотуманные фонари
Н72, Н73 – фонари заднего хода
Н74, Н75 – стоп-сигналы
Н76, Н77 – лампы габаритного освещения задние
Н78, Н79 – задние указатели поворота
Н80 – индикатор габаритного света
Н91 – индикатор неисправности системы впрыска
Н97 – индикатор обогрева сидений
К1 – реле стартера
К3 – реле стеклоочистителя
К6 – реле режимов кондиционера
К7 – реле звукового сигнала
К9, К46 – реле системы впрыска
К12 – реле указателей поворота
К13 – реле индикатора стояночного тормоза
К20 – реле противотуманных фар
К36 – реле вентилятора охлаждения
К40 – реле фар
К42 – реле обогрева заднего стекла
К54 – реле обогрева сидений
К56 – реле кондиционера
К57 – реле муфты компрессора
М1 – стартер
М2 – вентилятор отопителя
М3 – вентилятор охлаждения двигателя
М4 – стеклоочиститель
М5 – насос стеклоомывателя
М6 – топливный насос
М19 – привод антенны
М33, М40 – вентиляторы кондиционера
М38, М39 – электрокорректор фар
Р1 – спидометр
Р2 – комбинация приборов
Р3 – тахометр
Р5 – вольтметр
Р6 – указатель температуры охлаждающей жидкости
Р7 – указатель давления масла
Р8 – указатель уровня топлива
R12 – резистор венилятора отопителя
R14 – обогреватель заднего стекла
R17, R18 – обогреватели сидений
R25, R26 – обогреватели жиклеров омывателя стекла
R28 – резистор вентилятора кондиционера
S1 – замок зажигания
S5 – выключатель аварийной сигнализации
S6 – переключатель отопителя
S9 – переключатель указателей поворота
S12 – переключатель стеклоочистителя
S18 – выключатель противотуманных фонарей
S19 – выключатель противотуманных фар
S29 – выключатель фонаря заднего хода
S30 – выключатель стоп-сигналов
S36 – кнопка звукового сигнала
S39 – переключатель освещения
S52 – выключатель стояночного тормоза
S54 – выключатель проверки исправности ламп индикаторов
S61 – выключатель обогрева заднего стекла
S63 – переключатель антенны
S70, S71 – дверные выключатели
S77 – выключатель освещения перчаточного ящика
S91, S92 – выключатели обогрева сидений
S109 – выключатель подогрева жиклеров омывателя
S116 – пульт электрокорректора фар
S117 – выключатель кондиционера
S118 – переключатель режимов кондиционера
Т1, Т4 – катушки зажигания
U2 – магнитола
Х3 – розетка переносной лампы
Х51 – разъем диагностики
Х52 – разъем подключения системы впрыска
Y19–Y22 – форсунки
Y23 – клапан регулировки холостого хода
Y27 – электромагнитная муфта компрессора. – переключатель режимов кондиционера
Т1, Т4 – катушки зажигания
U2 – магнитола
Х3 – розетка переносной лампы
Х51 – разъем диагностики
Х52 – разъем подключения системы впрыска
Y19–Y22 – форсунки
Y23 – клапан регулировки холостого хода
Y27 – электромагнитная муфта компрессора.
