Комнатные ДМВ антенны

Комнатные ДМВ антенны



Для приема телевизионного сигнала в дециметровом диапазоне, как уже было отмечено ранее, требуется антенна с повышенным коэффициентом усиления, что требует усложнения ее конструкции. Задача упрощается благодаря тому, что все размеры дециметровой антенны оказываются существенно меньше размеров антенн метрового диапазона. Это позволяет создать комнатную антенну дециметрового диапазона, обладающую сравнительно большим коэффициентом усиления при небольших габаритах.

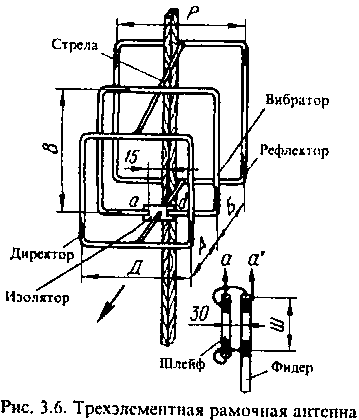

Одной из таких антенн, сравнительно несложной по конструкции, является трехэлементная рамочная антенна "Тройной квадрат", показанная на. рис. 3. 6. Коэффициент усиления этой антенны достигает 14 дБ, что соответствует увеличению напряжения сигнала на ее выходе в 5 раз по сравнению с полуволновым вибратором. Антенна содержит три квадратные рамки, из которых директорная и рефлекторная являются замкнутыми, а вибраторная в точках а-а' (точки питания) разомкнута. Рамки расположены симметрично, так, что их центры находятся на горизонтальной прямой, совпадающей с направлением на телецентр. Рамки выполняют из медного или латунного провода диаметром 3... 5 мм, который при размерах антенны дециметрового диапазона обладает достаточной жесткостью. Размеры антенны приведены в табл. 3. 2.

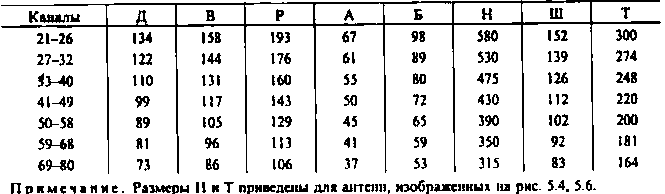

Таблица 3. 2 Размеры дециметровой рамочной антенны

table

Рамки антенны крепят к двум стрелам в серединах горизонтальных сторон. Верхняя стрела выполнена из того же материала, что и рамки. Практика показала, что антенна лучше работает, если нижняя стрела выполнена из изоляционного материала, например, гетинаксового или текстолитового прутка. Верхняя стрела припаивается к рамкам, а нижняя может крепить рамки с помощью заливки точек соединения эпоксидной смолой. Мачта или стойка в комнатном варианте такой антенны выполняется также из изоляционного материала - гетинаксового или текстолитового прутка, трубки либо деревянной рейки. Стрелы крепят к мачте или стойке в центре тяжести антенны. Изолятор представляет собой пластину из гетинакса, текстолита или оргстекла размерами 20 х 30 мм и толщиной 2-3 мм. Концы вибраторной рамки крепятся к этой пластине хомутиками.





Входное сопротивление трехэлементной рамочной антенны примерно составляет 70 Ом, и она хорошо согласуется с волновым сопротивлением 75-oмного коаксиального кабеля. Для симметрирования используется четвертьволновый короткозамкнутый шлейф, выполненный из отрезка того же кабеля.

room-UHF-antenna

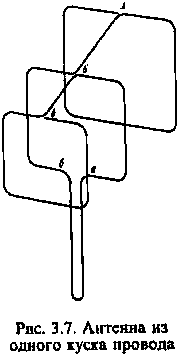

Радиолюбитель Ар. Нанаков из Чебоксар предложил конструкцию трехэлементной рамочной антенны дециметрового диапазона из одного целого куска толстого провода, изгибая его в соответствии с рис. 3. 7. В точках Л, Б и В провода необходимо спаять. В этой конструкции вместо шлейфа, выполненного из куска коаксиального кабеля, используется четвертьволновый короткозамкнутый мостик той же длины, что и шлейф. Расстояние между проводами мостика также остается прежним, равным 30 мм. Конструкция такой антенны оказывается достаточно жесткой, и необходимость в нижней стреле отпадает. Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетка кабеля припаивается к точке а, центральная жила - к точке б. Левый провод мостика закрепляется на стойке или в случае наружной антенны - на мачте. Необходимо лишь обратить внимание на то, чтобы в пространстве между проводами мостика не располагались ни фидер, ни стойка или мачта. Автор этой конструкции сообщает, что такая антенна использовалась им в качестве наружной. Она была установлена на крыше 10-этажного дома, а сигнал подавался по фидеру в квартиру, расположенную на втором этаже. Антенна показала наилучшие результаты по сравнению с другими антеннами.

room-UHF-antenna

Комнатная антенна тщательно ориентируется по изображению на экране телевизора так, чтобы при достаточной контрастности и устойчивости синхронизации получить наивысшую четкость изображения по горизонтали в отсутствие повторов. При этом может оказаться, что направление антенны не совпадает с направлением на телецентр.

Диаграмма направленности полуволнового вибратора представляет собой в горизонтальной плоскости восьмерку с нулевым приемом в направлениях, совпадающих с плоскостью, в которой расположен вибратор. Диаграмма достаточно широка, и поворот антенны в пределах до 30° в обе стороны от главного направления мало влияет на уровень принятого сигнала, но может сказываться на качестве изображения. Трехэлементная рамочная антенна обладает узкой диаграммой направленности и поэтому должна тщательно ориентироваться.

Комнатные телевизионные антенны также бывают в продаже. Антенны метрового диапазона представляют собой разрезной вибратор с телескопической конструкцией плеч, которая позволяет легко изменять длину вибратора под длину волны принимаемого канала по качеству картинки на экране. Встречаются также антенны с вибраторами, выполненными из металлической ленты, длина которых изменяется вращением специальной рукоятки. Антенны дециметрового диапазона, выпускаемые промышленностью, большей частью являются широкополосными типа логопериодических антенн и перекрывают весь диапазон дециметровых волн.
