Приемник на микросхеме К174ХА2

Приемник на микросхеме К174ХА2

Приемник состоит из приемного тракта на микросхеме К174ХА2 и декодера, построенного по схеме упрощенного частотомера. Приемный тракт целиком заимствован из Л2. Принципиальная схема приемного тракта показана на рисунке 2. Он построен на многофункциональной микросхеме А1 - К174ХА2 по упрощенной типовой схеме.

 radio-receiver-micro-k174ha2

Puc.1. Принципиальная схема приемного тракта

Сигнал от антенны W1, роль которой выполняет тонкая стальная спица длиной около 0,5 метра, поступает во входной контур L1С2. Контур настроен на частоту несущей передатчика. Выделенный сигнал через катушку связи L2 поступает на симметричный вход УРЧ балансного смесителя микросхемы А1. Гетеродин также входит в состав микросхемы. Схема обвязки гетеродина отличается от типовой наличием в цепи обратной связи кварцевого резонатора Q1, стабилизирующего частоту гетеродина. На выходе гетеродина включен контур L3С4, настроенный на частоту гетеродина. В данном случае в гетеродине используется кварцевый резонатор на 26,655 МГц (с учетом промежуточной частоты 465 кГц и частоты несущей 27,12 МГц). Но в этой схеме можно использовать и резонаторы на другие частоты учитывая другие несущие и промежуточные частоты например, при частоте несущей 27 МГц (если резонатор в передатчике на 13,5 МГц), можно использовать резонатор в приемнике на 13,2 МГц, тогда частота гетеродина будет равна 26,4 МГц, а промежуточная частота 600 кГц. Но при этом необходимо контура L4C6 и L6C8 перестроить с ПЧ 465 кГц на ПЧ 600 кГц.

Сигнал промежуточной частоты выделяется на выводе 15 А1 и поступает в контур L4C6, настроенный на ПЧ = 465 кГц. В данной схеме нет пъезокерамического фильтра. С одной стороны это неблагоприятно сказывается на селективности тракта по соседнему каналу, но с другой стороны обеспечивается более высокая чувствительность из отсутствия потерь в фильтре, и имеется возможность выбирать любую ПЧ в пределах 300-1000 кГц взависимости от того, какие кварцевые резонаторы имеются в наличии. При необходимости, всегда можно в схему ввести пьезокерамический фильтр на 465 кГц, заменив им конденсатор С7. В любом случае, селективность по соседнему каналу такого приемного тракта значительно выше, чем у привычных, применяемых для систем радиоуправления, сверхрегенеративных приемников.

Через конденсатор С7 выделенное напряжение ПЧ поступает, через выводы 11 и 12 А1, на вход усилителя ПЧ микросхемы. На выходе УПЧ (вывод 7) включен преддетекторный контур L6 С8, настроенный, как и L4 С6 на промежуточную частоту (в данном случае на 465 кГц). Детектор выполнен по однополупериодной схеме на германиевом диоде VD1. Низкочастотное напряжение, амплитудой около 100 мВ, выделяется на конденсаторе С10, и поступает на выход радиотракта. Корме того, это напряжение интегрируется цепью R4 СИ для получения постоянного напряжения АРУ, которое подается на вывод 9 микросхемы А1. Вторая цепь АРУ (вывод 10) микросхемы К174ХА2 в данной схеме, с целью упрощения, не используется.

radio-receiver-micro-k174ha2

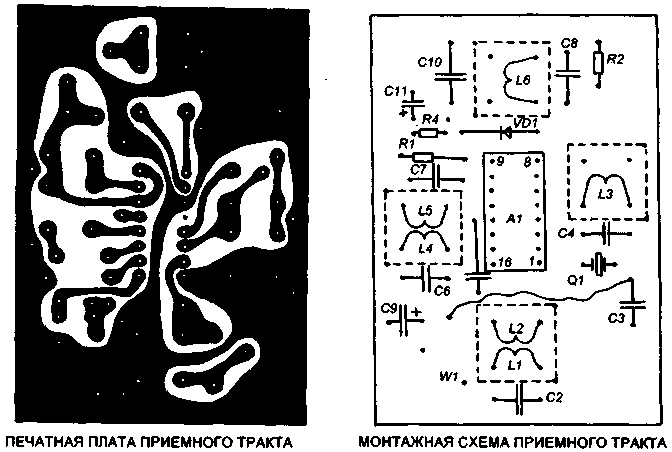

Puc. 2. Печатная плата радиоприемного тракта

Плату приемного тракта желательно заключить в латунный или жестяной экран.

Напряжение питания приемного тракта 6-9В, при этом. В качестве источника питания можно использовать батарею типа "Крона" или батарею, составленную из дисковых аккумуляторов или отдельных гальванических элементов типа A316.

Контурные катушки приемного тракта наматываются на каркасах с подстроечными сердечниками от контуров декодеров цветности телевизоров 3-УСЦТ с экранами. Экраны обозначены на монтажной схеме пунктирными линиями. Катушки L1 и L3 содержат по 9 витков. L2 содержит 3 витка, намотанных поверх L1. Провод - ПЭВ 0,31. Катушки L4 и L6 применительно к промежуточной частоте 465 кГц содержат по 120 витков провода ПЭВ 0,12, намотанных виток к витку в два слоя. Катушка L5 намотана поверх L4, она содержит 10 витков ПЭВ 0,12.

Настройку приемного тракта производите по общепринятой методике (настройка контуров ПЧ, настройка входного и гетеродинного контура).

Литература :

1. Кожановский С Д. 'Система частотного кодирования', ж. Радиоконструктор 11-99. стр.28-29.
2. Каравкин В. 'Простая СВ-Радиостанция с амплитудной модуляцией', ж. Радиоконструктор 01-2001, стр. 2-4.
