РАДИОПРИЕМНИК 88-l08 МГц на К174ХА34 с УЗЧ 10 Вт на ТDА2003
РАДИОПРИЕМНИК 88-l08 МГц на К174ХА34 с УЗЧ 10 Вт на ТDА2003
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Fpaб.........................................................88-108 мHz
Рвых. при Rн=4 Ом, (Rн=2 Ом)........5 Вт (10 Вт)
Чувсвительность.......................................5 мкВ
Uпит..........................................................8 - 16 В
Кгарм. (Рвых.=2Вт)..................................0,1%
Fвых........................................................40-16000 Hz
Sтеплоотвода...........................................100 кв.см
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
|
С1, С6 - 0,01 µF |
С16, С18 - 100 µF |
R6, R8 - 1 kOm |
L1 - 8 витков, L2, L3 витков на оправке диаметром 3 мм. Провод диаметром 0,55 мм. L1-катушка гетеродина определяет границы принимаемого диапазона L2-входной контур |
|
С2, С7 - 0,001 µF |
С19 - 470 µF |
R9 - 10 Om |
|
|
СЗ - 0,033 µF |
DA1 К174ХА34 |
R10 - 1 Оm |
|
|
С4, С5 - 0,1 µF |
DA2 78L05 |
R11 - 33 kOm |
|
|
С17, С20 - 0,1 µF |
DA3 ТDА2003 |
VD1 - КВ109В |
|
|
С8, С9 - 220 pF |
R1, R2, R7 - 33 kOm |
VT1 - KT315 |
|
|
С10, С12 - 0,0033 µF |
R3 - 100 kOm |
R3, R7 -переменные |
|
|
С11 - 82 pF |
R4 - 5,1 kOm |
Все конденсаторы на напряжение > 16 V |
|
|
С13-С15 - 10 µF |
R5 - 150 kOm |

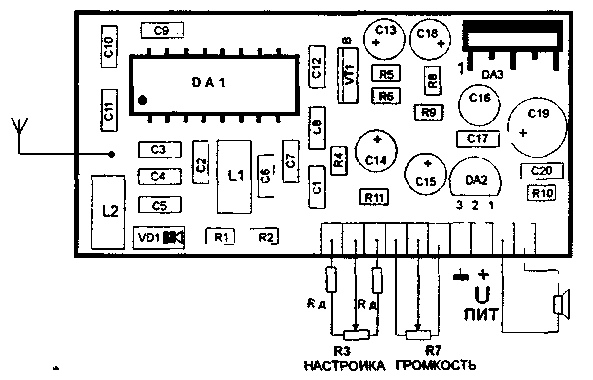

СХЕМА РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ
Вид на плату со стороны радиоэлементов. Микросхему DА3 устанавитъ на теплоотвод. Для более плавной настройки на станции рекомендуется последовательно с резистором "Настройка" установить 2 резистора Rд сопротивлением 10 - 40 кОм.
Производитель и разработчик фирма "Витан", г. Запорожье
