ПРОСТАЯ УКВ-ЧМ РАДИОСТАНЦИЯ

Преимущества этой конструкции - простота, повторяемость и доступность элементной базы. Радиостанция предназначена для проведения двусторонней связи с использованием частотной модуляции.

В качестве приемника применен сверхрегенератор, обладающий относительно высокой чувствительностью - 10 мкВ.

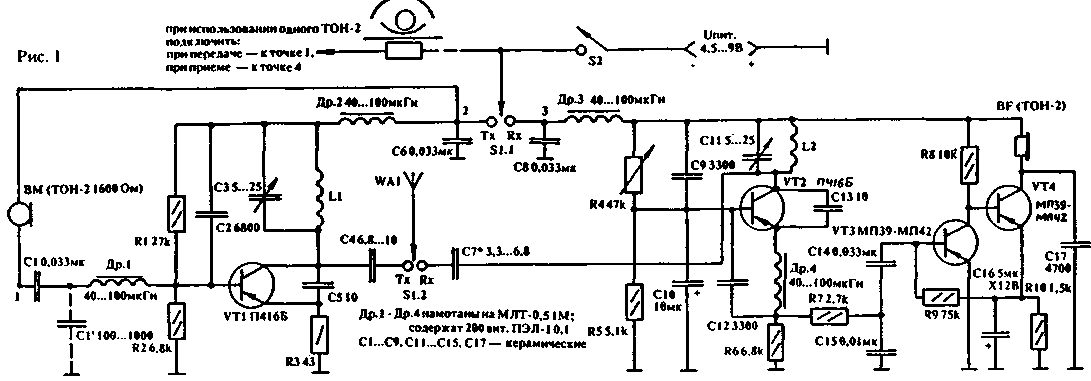

Сверхрегенеративный детектор приемника выполнен на транзисторе VT2, а высокочувствительный УНЧ - на транзисторах VT3, VT4. В схеме отсутствуют кварц, катушки с отводами, НЧ-трансформатор, что повышает доступность в ее повторении даже для начинающих радиолюбителей.

Налаживание радиостанции также не представляет сложности. Для этого на плате приемника установлен подстроечный резистор R4. Вращением движка этого резистора добиваются устойчивого "су-перного" шума при включенном передатчике другой радиостанции. Иногда необходимо подобрать емкость конденсатора СЗ для устойчивости сверхрегенеративного детектора, для чего необходимо параллельно с ним временно разместить такой же подстроечник, как и в контурах.

Для окончательной настройки обе радиостанции располагают на расстоянии 5- 10 метров друг от друга. Они должны иметь антенны, с которыми будут в дальнейшем эксплуатироваться.

Настройкой контурных конденсаторов приемника (С11) одной радиостанции и передатчика (СЗ) другой радиостанции добиваются заметного подавления шума в телефонах приемника. Если этого сделать не удается, то необходимо слегка растянуть или сжать витки катушек L1 и L2, затем повторить настройку с помощью подстроечных конденсаторов.

Произнося слова в микрофон передатчика, подстраивают конденсатор контура приемника по наибольшей громкости приема и разборчивости речи через телефоны. Говорить рекомендуется, удерживая микрофон в непосредственной близости от рта.

Затем, увеличивая расстояние между радиостанциями, настройку по проведенной методике повторяют несколько раз.

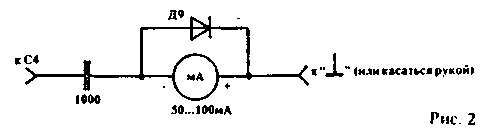

Налаживание передатчика, как правило, обычно не требуется, потому что при правильной сборке автогенератор начинает работать сразу. Чтобы убедиться в этом, можно собрать простейший ВЧ-пробник, схема которого приведена на рис.2.

При нормальной работе радиостанции ВЧ-напряжение в точках 1,2 и 3 должно быть как можно меньшим (контролируется ВЧ-пробником).

С батареями элементов на 4,5 В, с длиной антенн 20-25 см достаточно устойчивая связь устанавливается до 200 метров. Это расстояние можно значительно увеличить, применяя батареи на 9 В и антенны большей длины.

В радиостанции использованы дроссели ДП-0,1 с индуктивностью 40-120 мкГн. Катушки L1 и L2 одинаковые, бескаркасные, содержат по шесть витков медного прохода 0,9 мм. Диаметр намотки - 8 мм, длина - 12 мм.

Транзисторы VT1 и VT2 можно заменить на П423 или ГТ313.

Литература:

1. Беспроводный звукосниматель. Радио.-1971.- N 11.-С.60.

2. Путятин Н. Приемник-контролер. Радио. - 1970.- N 3. - С.53-55.

3. АРТЕМЕНКО, 252021. г.Киев.ул. Р.Люксембург, 9 - 38. (РЛ ?)
