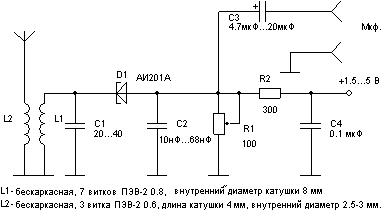

Схема маломощного УКВ ЧМ-передатчика

Схема маломощного УКВ ЧМ-передатчика

УКВ ЧМ-передатчик обеспечивает передачу информации на расстоянии нескольких десятков метров при чувствительности УКВ-приемника 5-10 мкВ и длине передающей антенны 1 м - 0.5 м для частот 70-144 МГц (оптимальная длина антенны - 1/4 длины радиоволны). Увеличение частоты позволяет уменьшить длину антенны


Настройка.

Переменным резистором R1 устанавливается рабочая точка, при которой возникает устойчивая генерация. Частота устанавливается изменением длины катушки и величины емкости С1.

Монтаж.

Монтаж осуществляется в соответствии с обычными требованиями по конструированию ВЧ-устройств: минимальная длина проводников, экранирование и т. д.
