Электронный искатель

Электронный искатель

Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как,например,медь, олово, серебро. Повысить чувствительность метал-лоискателей этого типа оказывается невозможным, поскольку разность частот - биения малозаметна при обычных методах индикации. Значительный эффект дает применение кварцованных металлоискателей.

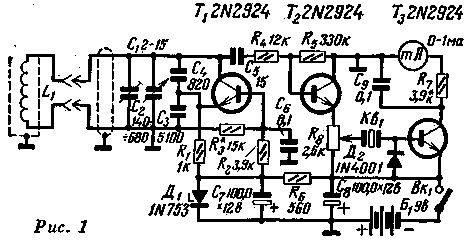

Электронный искатель, принципиальная схема которого приведена на рис: 1, состоит из измерительного генератора, собранного на транзисторе T1 и буферного каскада - эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства- детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.




Puc.1

Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис. 2, а это, в конечном итоге,- к повышению чувствительности и точности отсчета.



Puc.2

Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 Мгц. Эта настройка производится конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором C1 (точно) в отсутствии около рамки металлических предметов. Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства.

В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R8.

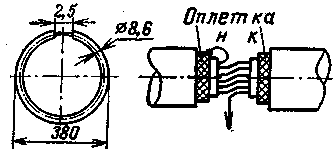

Особенностью устройства является кольцевая рамка L1, изготовленная из отрезка кабеля. Центральная жила кабеля удаляется и вместо нее продергивается 6 витков провода типа ПЭЛ 0,1-0,2 длиной 115 мм. Конструкция рамки и порядок выводов показан на рис. 3. Такая рамка обладает высокой добротностью и хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из фанеры или гетинакса диаметром 400 и толщиной 5-7 мм.



Puc.3

"Radio-Electronics", 1967, № 11.

От редакции. В приборе могут быть использованы транзисторы КТ315Б, кремниевый опорный диод 2С156А, детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 900 кгц до 1,1 Мгц. Кабель РК-50.

Радио 2-70
