Микропередатчик с ЧМ в диапазоне частот 80-100 Мгц

Микропередатчик с ЧМ в диапазоне частот 80-100 Мгц

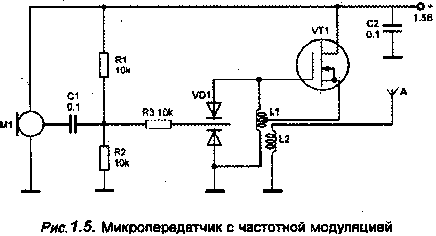

Передатчик имеет выходную мощность 0,5 мВт, потребляемый ток 2 мА. Питание 1,5 В. Задающий генератор выполнен на полевом транзисторе VT1 типа КП313А по схеме индуктивной трехточки с использованием проходной емкости МОП - транзистора. Модулирующий сигнал с выхода микрофона М1 через конденсатор С1 и делитель напряжения R1, R2, R3 поступает на варикапную матрицу VD1 типа КВС111А, изменение емкости которой приводит к частотной модуляции задающего генератора. Делитель напряжения на резисторах R1 и R2 служит для установки рабочей точки варикапа VD1. Катушка L1 бескаркасная, она состоит из 7 витков провода ПЭВ 0,44 мм с отводом от 3 витка, считая от заземленного вывода. Внутренний диаметр катушки L1 - 4 мм. Катушка L2 содержит 1 виток того же провода, что и катушка L1. Ее нужно разместить соосно катушке L1 и по возможности ближе к ее заземленному выводу. В качестве антенны используется отрезок монтажного провода длиной 0,8 м. Настройка передатчика сводится к установке частоты 88 - 100 Мгц путем изменения индуктивности L1. Ток транзистора генератора должен быть не менее 1 - 1,5 мА (при замкнутой накоротко катушке L1). Следует отметить, что при повышении напряжения питания до 4,5 В выходная мощность увеличивается до 10 мВт. При этом для сохранения нужной девиации частоты следует подобрать резистор R3.
