Стабилизатор напряжения для лабораторного блока питания (0-40В 2,5А)

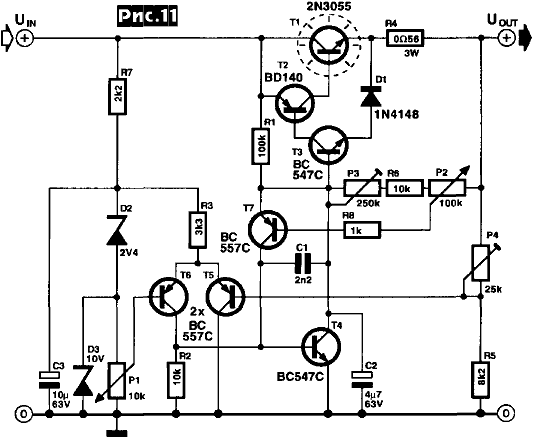

Стабилизатор напряжения для лабораторного блока питания (рис.11) В.Баарса имеет регулируемые в пределах 0...40 В (Р1) выходное напряжение и в пределах 0...2,5 А (Р2) максимальный выходной ток. Канал стабилизации напряжения состоит из дифференциального усилителя (ДУ) Т5Т6, на один из входов которого подается опорное напряжение с движка Р1, а на второй - часть выходного напряжения с делителя P4R5. С выхода ДУ сигнал ошибки через усилители тока Т4-ТЗ-Т2-Т1 стремится уравнять напряжения на базах Т5Т6, т.е. застабилизировать Uout. Канал ограничения максимального тока содержит сенсор выходного тока R4, падение напряжения на котором через делитель P3R6P2 отслеживается транзистором Т7. При превышении выходным током установленного порога Т7 открывается, дополнительно открывая Т4 и снижая потенциал базы ТЗ и выходное напряжение до тех пор, пока выходной ток не будет равен заданному Р2 (т.е. устройство работает в режиме стабилизации тока). Триммерами РЗ и Р4 при налаживании устанавливают верхние пределы тока и выходного напряжения. Входное напряжение на стабилизатор подают с сетевого выпрямителя, содержащего понижающий трансформатор мощностью 120-150 Вт с вторичной обмоткой 36В/3А, мостовой выпрямитель и конденсатор 3300 мкФ х 50 В (“Elektor Electronics” N4/99, с. 36, 37, 39).
