Лабораторный блок питания 1,3-30v 0-5A

Основа схемы позаимствована мной из какой-то книги по схемотехнике. Очень удачная схема лабораторного блока питания. Пользуюсь этим блоком питания более трех лет, и все это время он безотказно работает. Не боится перегрузок и КЗ. Особенно удобно для проверки и отладки различных устройств. С его помощью я заряжаю аккумуляторы до15А/Ч.

Основу БП составляет стабилизатор LM317 (аналог к142ЕН12А). Он работает с внешним делителем напряжения в измерительном элементе, что позволяет регулировать выходное напряжение в очень широких пределах - от 1,3 до 37 В. Регулирующий элемент стабилизатора включен в плюсовой провод питания.

Выходной ток (ток нагрузки) - до 1 А. В паре с мощным транзистором стабилизатор позволяет отдавать значительно больший ток.

Для защиты БП и стабилизации выходного тока служит м/с LM301A. Питание у нее двух полярное +/- 22v. Контроль выходного тока ведется на резисторе R5. Регулировка ограничения выходного тока производится резисторами Р1 и Р2 (номиналы могут отличаться в зависимости от R5). В случае превышения потребляемого тока (перегрузки) на выходе LM301A появляется отрицательное напряжение, которое через D1 и LED1 уменьшает выходное напряжение БП, при этом загорается LED1.

Микросхему LM301A можно заменить другим операционным усилителем, например К140УД7, но у него питание +/- 15v. Поэтому нужно учитывать чтобы выходное напряжение БП и вспомогательное отрицательное напряжение в сумме не превышало 30v.

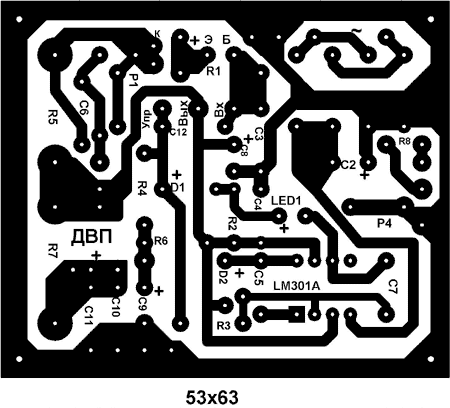

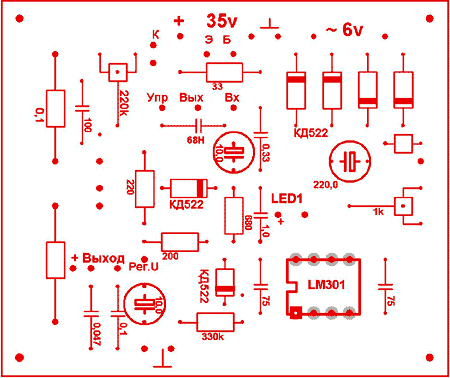

Lab_BP.lay   - печатная плата - рабочая версия для простого редактора печатных плат Rulay

Виктор Дьячков (EW8DAA), Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
г. Гомель
