При разработке ГПД с перестройкой варикапом /ГУНа/ я случайно обнаружил довольно сильную шумовую модуляцию, причиной которой оказался стабилизатор питания. Стабилизатор был выполнен на основе обратно смещенного перехода кремниевого транзистора /из журнала "Радио"/. Подключение к выходу стабилизатора конденсатора емкостью 10000 мк проблему полностью не решило. Тогда я попробовал "Дроздовский" стабилизатор на цепочке прямо-смещенных диодов. Лучшего "датчика термонестабильности" найти, пожалуй, трудно. Достаточно было махнуть рукой над диодами, как частота "смахивалась" на килогерцы. Стабилизаторы серии К142 также не дали хорошего результата. Начавшиеся поиски привели к микросхеме К157ХП2, предназначенной для построения генератора стирания и подмагничивания в магнитофонах. Источник образцового напряжения в данном стабилизаторе выполнен по термокомпенсированной схеме на прямосмещенных переходах транзисторов и питается от генератора стабильного тока/1/. Приведу некоторые основные параметры микросхемы:
Коэффициент нестабильности по напряжению +/- 0,002 - по току +/- 0,01
Относительный температурный коэф-т выходного напряжения +/- 0,05%/С'
Ток короткого замыкания - не более 150...450 мА
Предельное входное напряжение - 4...40В
Предельный выходной ток - 150 мА
Предельная рассеиваемая мощность в диапазоне температур -25...+25С - 1Вт
Рис.1. Стабилизаторы с фиксированным выходным напряжением.
Входное напряжение должно быть больше выходного по крайней мере на 3 вольта!
На рис.1 даны схемы простых стабилизаторов напряжения. Схемы а/...е/ используют внутренний делитель в цепи усилителя рассогласования, а на схемах ж/ и з/ показано, как изменить выходное напряжение в небольших пределах при помощи резистора, шунтирующего одно из плеч делителя.

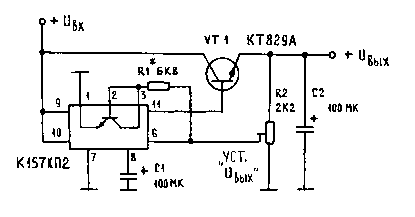

Рис.2. Стабилизатор с регулировкой выходного напряжения и дополнительной термокомпенсацией.
На рис.2 дана схема стабилизатора с регулировкой выходного напряжения и дополнительной термокомпенсацией в цепи усилителя рассогласования. Здесь один из внутренних транзисторов микросхемы используется как датчик температуры, воздействующий через резистор на вход усилителя. Степень компенсации зависит от сопротивления резистора. Эмиттерныи повторитель позволяет разгрузить микросхему по току, что уже само по себе улучшает термостабильность.

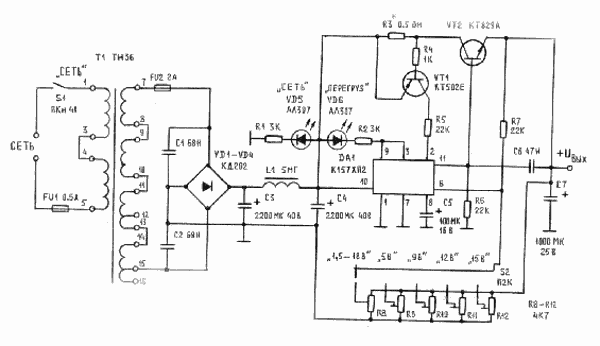

Рис.3. Схема лабораторного блока питания на основе ИМС К157ХП2.
На рис.3 приведена схема лабораторного блока питания с защитой от перегрузки. Подбором резистора РЗ устанавливается ток ограничения при коротком замыкании на выходе стабилизатора./I...1,5 А/.
