Микросхема К174УН4А представляет собой усилитель колебаний звуковой частоты с выходной мощностью до 1 Вт. Такие микросхемы могут обеспечивать амплитуду тока нагрузки до 0,8 А, что и позволяет строить на их основе стабилизаторы напряжения постоянного тока.


Схема такого стабилизатора напряжения приведена на рис. 1. При входном напряжении 7...10 В он обеспечивает на выходе стабильное напряжение 5 В при токе нагрузки до 0,4 А, необходимое для питания различных устройств на цифровых микросхемах, микрокалькуляторов. При входном напряжении 7...8,5 В ток нагрузки может быть увеличен до 0,5 А.

Ток, потребляемый самим стабилизатором, 10 мА, коэффициент стабилизации выходного напряжения не менее 100.

Выходное напряжение стабилизатора устанавливают подбором резистора R1. Конденсатор С1 дополнительно сглаживает пульсации выпрямленного напряжения. Конденсатор С2, емкость которого не должна превышать 0,5 мкф, предотвращает самовозбуждение микросхемы, из-за чего пульсации выходного напряжения могут возрасти.

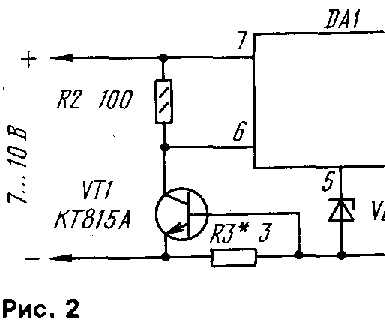

На базе микросхемы К174УН4А можно создать и стабилизатор напряжения лабораторного блока питания. Но тогда его надо будет дополнить мощным транзистором VT1 и резисторами R2 и R3 (как показано на схеме рис. 2), образующими систему зашиты тока от перегрузки. Максимальный ток нагрузки, при котором защита должна срабатывать, устанавливают подбором сопротивления проволочного резистора R3.

Вход стабилизатора подключают к выходу двуполупериодного выпрямителя с конденсатором, сглаживающим импульсы выпрямленного напряжения. Элементы выпрямителя должны быть надежно изолированы от общего провода стабилизатора.

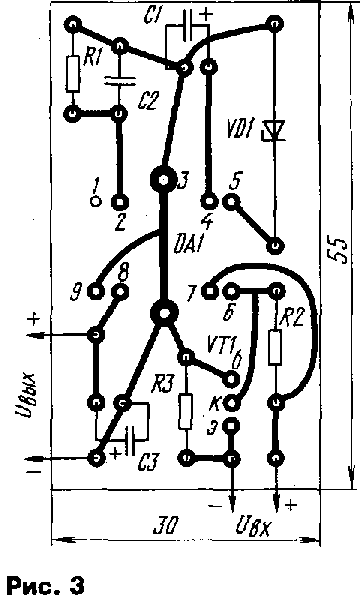

Все детали такого стабилизатора монтируют на печатной плате из фольгированного материала размерами 55х30 мм (рис. 3).


Микросхему снабжают теплоотводом площадью не менее 10 см2, который вместе с ней крепят на плате винтами. Конденсаторы С1 и СЗ -~ К50-6, резисторы R1 и R2 — ВС, МЛТ. Роль резистора R3, сопротивление которого подбирают, может выполнять отрезок провода с высоким удельным сопротивлением. Транзистор VT1 —КТ815А— КТ815Г, КТ817А-КТ817Г, КТ603А - КТ603Е. Если мощного транзистора пока нет, систему защиты можно временно исключить. Для этого надо лишь резисторы R2 и R3 заменить на плате проволочными перемычками.

Выходное напряжение стабилизатора можно увеличить до 9 В, чтобы питать от него радиоприемник или другие устройства, рассчитанные на такое же напряжение. Для этого стабилитрон КС133А надо заменить на КС156А, а выходное напряжение выпрямителя увеличить до 11...12В. В стабилизаторе такого варианта значительно надежнее будет работать микросхема К174УН5, так как ее максимальное входное напряжение может достигать 13,2 В, а выходной ток— 1А

И.НЕЧАЕВ, г. Курск
