Радиомикрофон ЧМ 65...108 MHz
Радиомикрофон ЧМ 65...108 MHz Этот передатчик при скромных габаритах позволяет передавать информацию на расстояние до 300 метров. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания подходит любой источник с напряжением 5...15 вольт. Схема передатчика приведена на рис.
Задающий генератор выполнен на транзисторе КП303. Частота генерации определяется элементами L1, C5, C3, VD2. Частотная модуляция осуществляется путем подачи модулирующего напряжения звуковой частоты на варикап VD2 типа КВ109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения. Стабилизатор включает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2. Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Режим его работы задается резистором R4. В качестве антенны используется кусок провода длиной 15...20 см. Дроссели Dr1 Dr2 могут быть любые индуктивностью 10...150 мкГн. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстрочными сердечниками 100ВЧ или 50ВЧ. Количество витков - 3,5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0,5 мм. Вместо КП303 подойдет КП302 или КП307. Настройка заключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.
Радиомикрофон, с улучшенными характеристиками
В разной литературе приводится множество описаний простых радиомикрофонов с ЧМ, но, на мой взгляд, они не отличаются разнообразием. Все это, по сути, это одно и тоже, в разных интерпритациях.
Предлагаю схемный вариант некварцованого микрофона, который по сравнению с другими имеет более высокую стабильность частоты при изменении напряжения питания и расстройке антенны. Кроме того, микрофон имеет высокое качество сигнала, отсутствует также перемодуляция при громком разговоре вблизи микрофона, хотя чувствительность от микрофона высокая. При напряжении питания 3 вольта, мощности передатчика достаточно для приема на расстоянии до 300 метров. Схема хорошо работает и при напряжении 1,5 вольта. Дальность действия и расход питания при этом уменьшаются. Схема приведена на Рис.1.
Подробнее: Радиомикрофон, с улучшенными характеристиками
Предлагаю схемный вариант некварцованого микрофона, который по сравнению с другими имеет более высокую стабильность частоты при изменении напряжения питания и расстройке антенны. Кроме того, микрофон имеет высокое качество сигнала, отсутствует также перемодуляция при громком разговоре вблизи микрофона, хотя чувствительность от микрофона высокая. При напряжении питания 3 вольта, мощности передатчика достаточно для приема на расстоянии до 300 метров. Схема хорошо работает и при напряжении 1,5 вольта. Дальность действия и расход питания при этом уменьшаются. Схема приведена на Рис.1.
Радиомикрофон на одном транзисторе
Предлагаю несложную схему радиомикрофона (рис.1). Схема собрана на однoм транзисторе типа КТЗ15В (при установке транзисторов с буквенными индексами Г, Е, Ж и И следует увеличить сопротивление резистора R2). Генератором низкой частоты является микрофон. Он может быть либо угольный, либо электретный.
При использовании различных микрофонов следует подбирать сопротивление резистора R1. Например для электретного микрофона оно находится в пределах 4,7...5,6 кОм.
Радиомикрофон УКВ (65,8...74 МГц)
Предлагаемый вниманию читателей радиомикрофон представляет собой миниатюрный передатчик, работающий в диапазоне ультракоротких волн 65,8...74 МГц. С его помощью можно воспроизводить любые звуковые сигналы, находясь на расстоянии до 25 м от УКВ радиоприемника.
Принципиальная схема радиомикрофона приведена на рис. 1. Он собран всего на двух транзисторах: VT1 выполняет функции микрофонного усилителя, a VT2 - генератора и модулятора радиочастоты.
Puc.1
-12146.gif "Радиомикрофон УКВ (65,874 МГц)")
Подробнее: Радиомикрофон УКВ (65,874 МГц)
Принципиальная схема радиомикрофона приведена на рис. 1. Он собран всего на двух транзисторах: VT1 выполняет функции микрофонного усилителя, a VT2 - генератора и модулятора радиочастоты.
Puc.1
Три схемы УКВ-ЧМ микропередатчиков
Микромощные радиопередатчики, выходная мощность которых составляет от долей до единиц милливатт, могут использоваться для организации радиосвязи и передачи данных на расстояние в пределах нескольких метров. Описываемые ниже устройства работают в диапазоне частот 66...74 МГц и при необходимости могут быть перестроены для работы в другом частотном диапазоне.
Во всех конструкциях использованы высокоэффективные малогабаритные электретные микрофоны типа МКЭ-332, содержащие встроенный предусилитель на полевом транзисторе.
На рис.1 дана схема радиомикрофона, в базовую цепь смещения которого включен в качестве управляемого резистора электретный микрофон.
Подробнее: Три схемы УКВ-ЧМ микропередатчиков
Во всех конструкциях использованы высокоэффективные малогабаритные электретные микрофоны типа МКЭ-332, содержащие встроенный предусилитель на полевом транзисторе.
На рис.1 дана схема радиомикрофона, в базовую цепь смещения которого включен в качестве управляемого резистора электретный микрофон.
Радиопередатчик с ЧМ в диапазоне частот 100-108 МГц

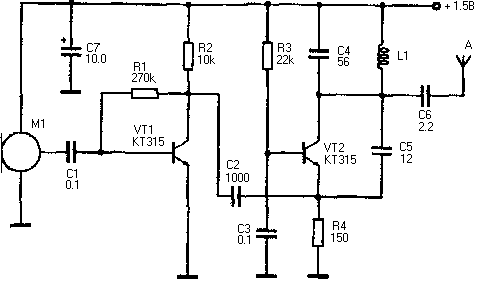

Этот радиомикрофон работает в диапазоне 100-108 МГц с частотной модуляцией. Дальность приема сигнала составляет около 50 м. Питание устройства осуществляется от источника питания от 1,5 до 9 В. Принципиальная схема представлена на
Передатчик состоит из однокаскадного усилителя звуковой частоты и однокаскадного генератора высокой частоты. Задающий генератор собран по распространенной схеме. Частота несущей определяется элементами С4,- L1, С5 и межэлектродными емкостями транзистора VT2. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Усиленный сигнал через конденсатор С2 поступает на эмиттер тран-зистора VT2 типа КТ315. Модулирующее напряжение вызывает изме-нение емкости перехода база-эмиттер транзистора VT2 и, тем самым, осуществляет частотную модуляцию задающего генератора. Сигнал с генератора через конденсатор С6 поступает в антенну, в качестве которой используется отрезок провода длиной 10-40 см. Катушка L1 бескаркасная, намотана на оправке диаметром 3 мм и содержит 4 витка провода ПЭВ 0,6 мм, шаг намотки 2 мм. Настройка радиомикрофона заключается в сжатии или растяжении витков катушки L1 для приема сигнала в свободном от вещательных станций участке УКВ диапазона вещательного приемника.
Передатчик состоит из однокаскадного усилителя звуковой частоты и однокаскадного генератора высокой частоты. Задающий генератор собран по распространенной схеме. Частота несущей определяется элементами С4,- L1, С5 и межэлектродными емкостями транзистора VT2. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Усиленный сигнал через конденсатор С2 поступает на эмиттер тран-зистора VT2 типа КТ315. Модулирующее напряжение вызывает изме-нение емкости перехода база-эмиттер транзистора VT2 и, тем самым, осуществляет частотную модуляцию задающего генератора. Сигнал с генератора через конденсатор С6 поступает в антенну, в качестве которой используется отрезок провода длиной 10-40 см. Катушка L1 бескаркасная, намотана на оправке диаметром 3 мм и содержит 4 витка провода ПЭВ 0,6 мм, шаг намотки 2 мм. Настройка радиомикрофона заключается в сжатии или растяжении витков катушки L1 для приема сигнала в свободном от вещательных станций участке УКВ диапазона вещательного приемника.
