Усилитель на микросхеме серии ТДА.


Представленная на рисунке выше схема усилителя низкой частоты предназначена для работы в системах типа "интеркум", телефонии, простых приёмниках. Схема отличается простотой изготовления, хорошими параметрами в работе и не требует наладки при изготовлении. Дополнительным достоинством микросхемы является наличие MUTE, что расширяет возможности и область применения усилителя. Напряжение питания усилителя зависит от нагрузки: при 4-х омах напряжение питания не должно превышать 10 Вольт, выходная мощность при этом около 1.7 Ватт, при 8-х омах напряжение питания не должно превышать 15 Вольт, выходная мощность при этом около 2.5 Ватт. Рекомендумоемое напряжение питания на 4- х омной нагрузке не должно превышать 9 Вольт, на 8-ми омной нагрузке - 12 Вольт.

Усилитель мощности с “плавающим” источником питания

Один из существенных недостатков простейших усилителей мощности звуковой частоты (УМЗЧ) на основе операционных усилителей (ОУ) — малое выходное напряжение. Так, в простейшем усилительном устройстве (рис. 1)


оно ограничено максимальным выходным напряжением ОУ. Применив несколько иной способ питания ОУ (рис. 2),


удается повысить амплитуду выходною напряжения УМЗЧ почти вдвое. Однако и в этом случае оно не превышает суммы максимального выходного и максимального синфазного входного напряжений ОУ.



Простой высококачественный УМЗЧ.

Анализ писем радиолюбителей, откликнувшихся на статью [1], позволил придти к следующим выводам. Во-первых (и это естественно), все высказываются за создание простых в схемотехническом отношении усилителей мощности ЗЧ (УМЗЧ); во-вторых, чем проще схема усилителя, тем менее подготовленные радиолюбители берутся за его сборку; в-третьих, даже опытные конструкторы нередко игнорируют известные правила монтажа, что приводит к неудачам при повторении УМЗЧ на современной элементной базе.


Исходя из сказанного, был разработан УМЗЧ (см. рис. 1) на базе усилителей, описанных в [1, 2]. Его основные особенности — использование ОУ в малосигнальном режиме (как и в усилителе, описанном в [1]), что расширяет полосу частот сигналов, воспроизводимых без превышения скорости нарастания выходного напряжения ОУ [3] транзисторов выходного каскада — в схеме ОЭ, а предоконечного — с разделенной нагрузкой в цепях эмиттеров и коллекторов. Последнее, кроме очевидного конструктивного преимущества — возможности размещения всех четырех транзисторов на общем теплоотводе, дает определенные преимущества по сравнению с выходным каскадом, в котором транзисторы включены по схеме OK [2].

УСИЛИТЕЛЬ НА ИНТЕГРАЛЬНОЙ МИКРОСХЕМЕ

На школьных вечерах, в пионерском лагере, в полевых условиях хорошо зарекомендовал себя простой усилитель, разработанный Сергеем Волковым. Собран он на одной микросхеме серии К 174 и полевом транзисторе. Выходная мощность усилителя может достигать 4 Вт, что вполне достаточно для школьного зала или небольшой открытой плошадки.






Вход усилителя рассчитан на подключение пьезоэлектрического звукоснимвтелн, микрофона, датчика электрогитары или другого источника сигнала. Источнике малым выходным напряжением подключают к гнездам 1 и 2 разъема XI, а с большим напряжением — к гнездам 3 и 2, в цепи которых стоит ограничительный резистор. При необходимости выключателем 51. шунтирующим резистор R3. можно дополнительно ослабить сигнал примерно в 10 раз.

УСИЛИТЕЛЬ ЗЧ ДЛЯ РАДИОПРИЕМНИКА

Конструируя переносный транзисторный приемник, можно использовать в нем сравнительно простой усилитель звуковой частоты (рис. 1).

Рис. 1.

Его выходная мощность составляет 100 мВт на нагрузке сопротивлением 8...10 Ом. полоса пропускаемых частот — 100...10 000 Гц, коэффициент гармоник — не более 5 %.

ПРОСТОЙ УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ на микросхеме К548УН1А

Предлагаемый вниманию читателей стереофонический усилитель мощности разработан для автомобильного кассетного проигрывателя, но, естественно, может быть использован и в носимой аппаратуре с напряжением питания 9...13 В.

Усилитель содержит минимум деталей, прост в изготовлении и налаживании, экономичен, не боится короткого замыкании в нагрузке, может работать при повышенной температуре окружающей среды. Помимо регулировки громкости, в нем предусмотрена регулировка стереобаланса и тембра звучания по высшим частотам Основные технические характеристики усилителя следующие:

Номинальный диапазон частот, Гц 63...12 500
Номинальное входное напряжение, В 0,25
Номинальная выходная мощность, Вт, на нагрузке сопротивлением 4 Ом при коэффициенте гармоник (на частоте 1 кГц), не более 1% 2 Х 2
Интервал температур, в котором сохраняются основные технические характеристики, oС +5 ... +50

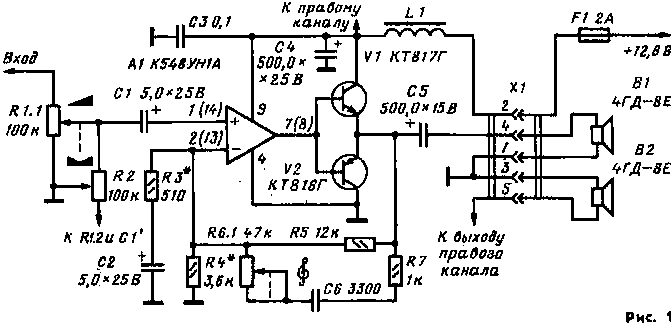

Принципиальная схема одного из каналов усилители мощности (второй ему идентичен) показана на рис. 1.


СТЕРЕОФОНИЧЕСКИЙ ПРЕДУСИЛИТЕЛЬ-КОРРЕКТОР

А. Эйферт

Усилитель-корректор, схема которого приведена на рис. 1, предназначен для работы с магнитным звукоснимателем в стереофонической малошумящей звуковоспроизводящей аппаратуре с высокой верностью воспроизведения (автором эксплуатируется совместно с головкой ГЭМ-008).

Основные технические характеристики

Коэффициент усиления на частоте 1 кГц, дБ . . 38 .

Коэффициент гармоник, % ......... 0,05

Входное сопротивление, кОм ........ 47

Чувствительность, мВ ........... 70

Относительный уровень собственных шумов, дБ, не хуже ................. —70

Входное сопротивление усилителя НЧ, на работу с которым рассчитан усилитель-корректор, должно быть не менее 5 кОм, а входная емкость не более 300 пф.

В связи с тем, что оба канала усилителя-корректора идентичны, здесь и далее рассматривается работа одного из них — левого.

Собственно усилитель выполнен на транзисторах V3 и V4, причем транзистор V3 первого каскада работает в режиме малых токов (коллекторный ток порядка 100 мкА). Для обеспечения термостабильности работы обоих каскадов, схема каскада на транзисторе V3 выбрана так, что напряжение, питающее входной делитель R1R2, меняется при изменении коллекторного напряжения, а значит, и тока .коллектора этого транзистора. Увеличение же коллекторного тока уменьшает (по модулю) напряжение на коллекторе и соответственно напряжение на базе. Поэтому результирующее изменение коллекторного тока получается незначительным.
