Индикатор скрытой проводки на микросхемах

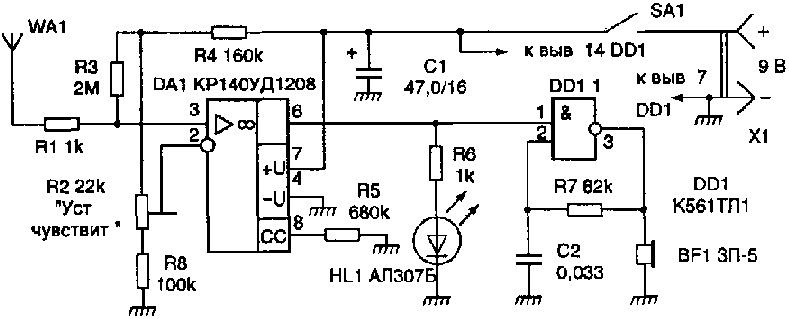

Схема прибора приведена на рис. 1. Он состоит из двух узлов - усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.
При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 - б...7 мА. Источником питания может быть батарея 7 Д-0,125, <Корунд> или аналогичная зарубежного производства.
Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы - МЛТ-0,125, подстроенный резистор R2 - типа СПЗ-38Б, конденсатор С1 - К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.


Детектор скрытой проводки

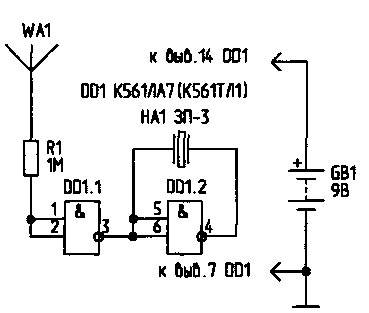

Одним из самых простых устройств является детектор скрытой проводки, представленный на рис.1. Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества, но, как показала практика, его можно и не ставить. Антенной является кусок обычного медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5..15 см. При приближении антенны к электропроводке детектор издает характерный треск.

Рис. 1

Искатель скрытой проводки

Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой искатель, выполненный на трех транзисторах (рис. 1). На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) - электронный ключ.
Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле - его и улавливает искатель.
Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.
Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за полеганием в ней сетевых проводов.
Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.
Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные - любые из серий КТ312, КТ315. Все резисторы - МЛТ-0,125, оксидные конденсаторы - К50-16 или другие малогабаритные, светодиод - любой из серии АЛ307, источник питания - батарея "Крона" либо аккумуляторная батарея напряжением 6...9 В, кнопочный выключатель SB1 - КМ-1 либо аналогичный.

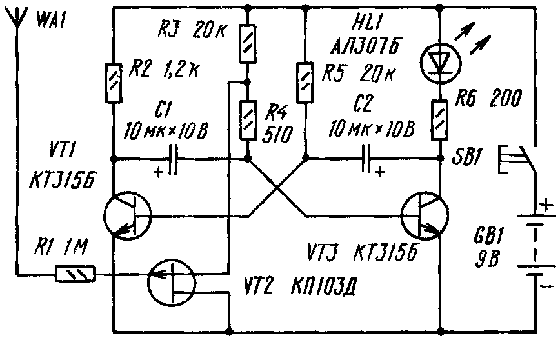

Рис. 1. Принципиальная схема искателя

Искатель неисправности гирлянды со звуковым индикатором

Заменить перегоревшую лампу в гирлянде легко, найти ее трудно. Приходится либо поочередно менять лампы, либо замыкать их выводы до выявления места неисправности. На это уходит немало времени. Считанные минуты, а иногда и секунды понадобятся для выявления дефекта с помощью предлагаемого электронного искателя.

Он собран на трех биполярных транзисторах (рис. 1). Один из них (VT1) не имеет начального смещения и работает как пороговое устройство, усилитель и детектор сигнала, наведенного в антенне WA1 переменным электрическим полем сетевого провода гирлянды.

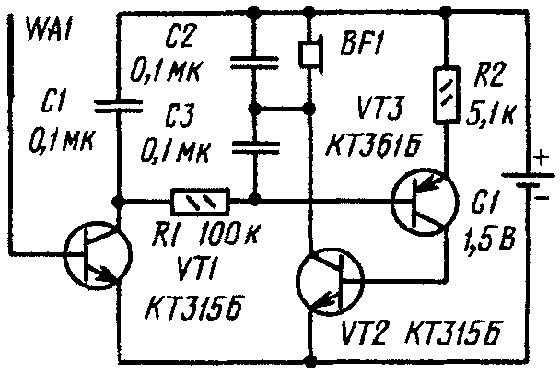

Рис. 1. Принципиальная схема искателя со звуковым индикатором



Простой искатель скрытой проводки

Для обнаружения скрытой электропроводки, отыскания обрыва провода в жгуте или кабеле, выявления перегоревшей лампы в электрогирлянде в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания (рис.1). Принцип действия устройства основан на свойстве канала полевого транзистора изменять свое сопротивление под действием наводок на вывод затвора. Транзистор VT1-КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1 - высокоомный, сопротивлением 1600...2200 Ом. Полярность подключения батареи питания GB1 роли не играет.
При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи (радиотрансляционная сеть) определяют место прокладки проводов.

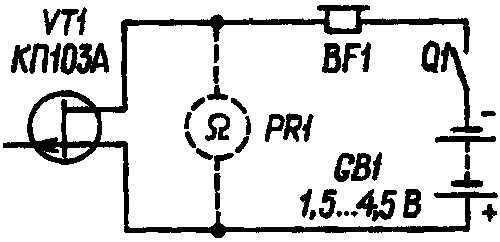

Рис.1 Принципиальная схема простого искателя

Искатель неисправности гирлянды со световым индикатором

Заменить перегоревшую лампу в гирлянде легко, найти ее трудно. Приходится либо поочередно менять лампы, либо замыкать их выводы до выявления места неисправности. На это уходит немало времени. Считанные минуты, а иногда и секунды понадобятся для выявления дефекта с помощью предлагаемого электронного искателя.

Стоит поднести устройство к неисправной лампе гирлянды, как сразу же вспыхнет светодиод искателя. Полевой транзистор VT1 (рис.1) выполняет роль датчика, "улавливающего" даже очень слабую напряженность электрического поля. В месте же перегоревшей лампы она будет наибольшей, поскольку на одном из ее выводов находится фазовый провод осветительной сети, а на другом - нулевой. Поэтому когда рядом с такой лампой окажется полевой транзистор искателя, сопротивление его участка сток-исток уменьшится настолько, что транзисторы VT2, VT3 откроются. Вспыхнет светодиод HL1. Полевой транзистор может быть любой из серии КП103, а светодиод - любой из серии АЛ307. Вместо светодиода подойдет миниатюрная лампа накаливания с напряжением 1,5 или 2,5 В и возможно меньшим потребляемым током. Биполярные транзисторы могут быть любые другие маломощные кремниевые или германиевые указанной на схеме структуры и с возможно большим коэффициентом передачи тока. Резисторы - МЛТ-0,125.

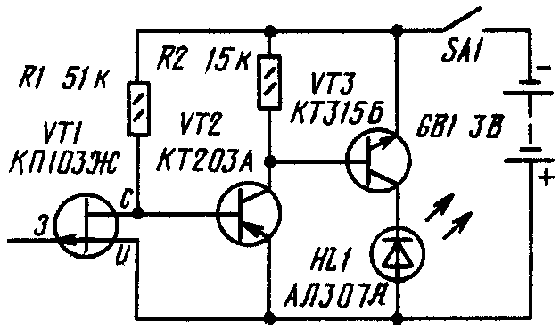

Рис.1 Принципиальная схема искателя со световым индикатором

УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ДВИЖУЩИХСЯ МЕТАЛЛИЧЕСКИХ ПРЕДМЕТОВ

Принцип действия описываемого устройства основан на влиянии вихревых токов, возникающих в металлическом предмете, на добротность катушки, создающей магнитное поле. Его можно использовать для выявления нежелательных металлических предметов в движущейся массе какого-либо сырья или готовой продукции, для подсчета металлических деталей или числа транспортных средств, следующих через контрольный пункт и т. д.

Принципиальная схема устройства изображена на рисунке. Оно состоит из генератора (VT1, VT2), узла обработки его сигнала (VT3, DA1) и электронного реле (VT4, VT5, К1). Датчиком служит катушка L1. образующая с конденсаторами С1 и С2 колебательный контур генератора. Транзистор VT2 выполняет функции источника стабильного тока и динамической нагрузки транзистора VT1. Амплитуда генерируемых колебаний стабилизируется благодаря подаче на затвор этого транзистора (через интегрирующую цепь R4C6R5 и катушку L1) постоянной составляющей выпрямленного диодами VD1, VD2 выходного напряжения генератора.

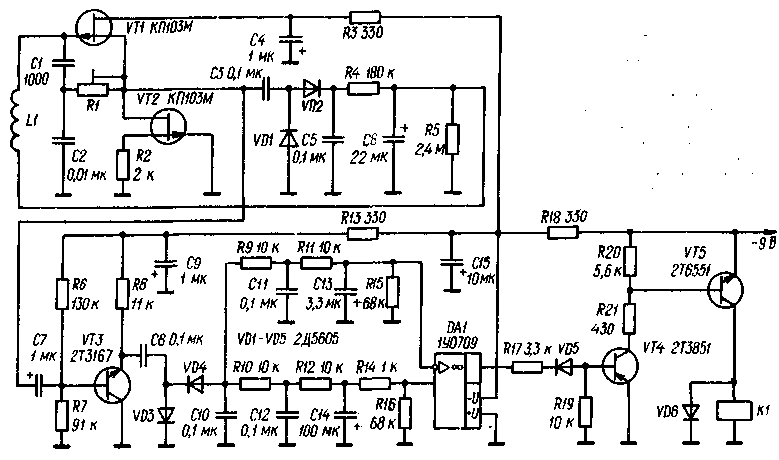

Рис. 1.
