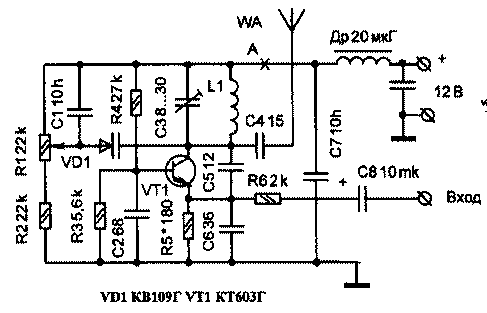

Передатчик видеосигнала

Передатчик предназначен для амплитудно-частотной модуляции видеосигнала с видеоаппаратуры (видеокамер, тюнеров, магнитофонов, персональных компьютеров и т. д.) на телевизионный приемник. Передатчик подключают непосредственно к видеоаппарату, что исключае  необходимость иметь видеовход на телевизионном приемнике.

Совместив такой передатчик с бескорпусной видеокамерой, нетрудно получить установку для беспроводного видеонаблюдения, а для экономичной работы батарей питания рекомендуется совместить это устройство с инфракрасным детектором присутствия, серийно выпуска ющимся многими зарубежными фирмами и стоящим относительно недорого, например детектором "REFLEX" фирмы "ТЕХЕСОМ" способном улавливать Постороннее вмешательство, устойчив на ложное срабатывание, электромагнитное и радиочастотное излучение.

Рис. 1

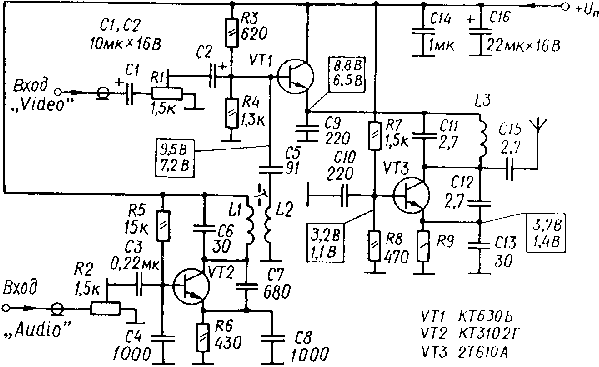

Беспроводное видеонаблюдение.

В том случае, если условия, в которых необходимо проводить скрытое наблюдение, не позволяют воспользоваться проводной связью между видеокамерой и телевизором, либо компьютером, можно собрать небольшую схемку TV-передатчика.

Я этот передатчик (см. Рис. Ниже) собирал и, надо сказать, был удивлен его узкополосностью. Работал он четко на одном каком-либо TV канале, совершенно не вызывая помех на других каналах.

Схема очень проста, состоит из трех частей: амплитудного модулятора на VT1, частотного модулятора промежуточной частоты звукового сопровождения (6,5 МГц) на VT2 и самого передатчика на VT3.

Этот передатчик настолько удачен, что я решил привести почти полностью статью из журнала "Радиоаматор" С.С.Паламарчука (№11 от 97г), хотя в другом жукнале-"Радиохобби" (№5 от 98г, стр.13) авторство этой схеме приписывают другому автору.

Его параметры:
Напряжение питания 9-14V, ток потребления - не более 80 мА, дальность передачи при качественном приеме на штыревую антенну бытового телевизора - 30 - 130 м., частота несущей передаваемого сигнала - 470 - 500 МГц.

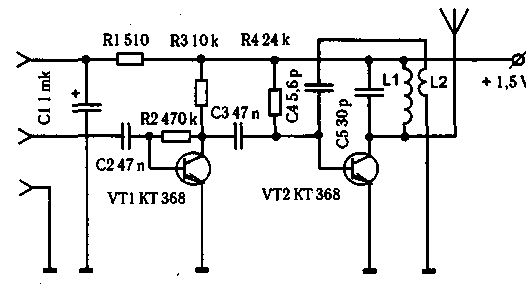

Стабильный Радиомикрофон на 140 мГц

Низковольтный

В отличие от многих других, в представленном на рис. передатчике уход частоты, даже при касании рукой, минимальный за счет оригинального включения обратной связи.


При питании 1,5 В дальность передатчика составляет 150 метров, при этом уход частоты в диапазоне температур -20...+30 грд. С составляет 500 кГц.

Генератор ВЧ выполнен на транзисторе VT2. Высокая стабильность обеспечена благодаря введению положительной обратной связи ( последовательная цепочка L2C4 ).

Катушка L1 содержит 6 витков провода ПЭЛ - 0,53, намотанных на каркасе диаметром 3,5 мм; L2 - 3 витка провода ПЭЛ - 0,25 поверх катушки L1.

Микропередатчик с ЧМ на транзисторе

Схема микропередатчика, выполненного на транзисторе, приведена на рис.1.

Модулирующее напряжение, снимаемое с электретного микрофона МКЭ-3 (МКЭ-333, МКЭ-389, М1-А2 "Сосна"), через конденсатор С1 поступает на базу транзистора VТ1, на котором выполнен задающий генератор. Так как управляющее напряжение приложено к базе транзистора VТ1, то изменяя напряжение смещения на переходе база-эмиттер, и соответственно, емкость цепи база-эмиттер, которая является одной из составных частей колебательного контура задающего генератора, осуществляется частотная модуляция передатчика. Этот контур включает себя также катушку индуктивности L1, расположенную по высокой частоте между базой транзистора VТ1 и массой, конденсаторами С3 и С4. Конденсатор С4 включен в цепь обратной связи емкостной трехточки, являясь одним из плеч делителя Сбэ-С4, с которого и снимается напряжение обратной связи. Емкость конденсатора С4 позволяет регулировать уровень возбуждения. Во избежание влияния шунтирующего резистора R2 в цепи эмиттера транзистора VТ1 на колебательный контур, которое может вызвать чрезмерное расширение полосы частот резонансной кривой, последовательно с резистором R2 включен дроссель Др1, блокирующей прохождение токов высокой частоты. Индуктивность этого дросселя должна быть около 20мкГн. Катушка L1 бескаркасная, диаметром 3мм намотана проводом ПЭВ 0,35 и содержит 7-8 витков.

Рис.1. Микропередатчик с частотной модуляцией.

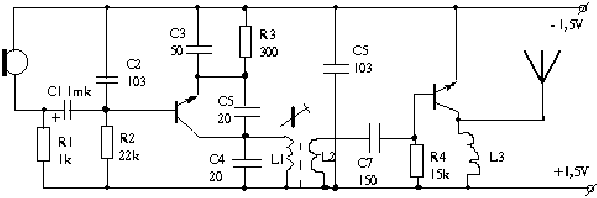

РМ JAKOBS model: KSM-808B.

Радиомикрофон для FM 88-104 МГц.

Просили радиомикрофон? - Во.... берите.


Схемка, достаточно простая но настраивать не так уж и просто. Я её снял с печатной платы микрофона JACOBS, наверно китайский. Работает он достаточно прилично, 300м делет без проблем. Габариты со спичечный коробок. Главное с частоты не уходит во время работы.

Питания потребляет мало. 28ч бесперебойной работы от AA (a316). Резисторы указаны не совсем точно (ламерам такие игрушки вредны). Выводы катушки желательно разделить корпусным проводником. Кстати транзистор выходной желательно поставить на 700-900МГц - дальность значительно улучшится, да и качество.

Размеры со спичечную коробку.

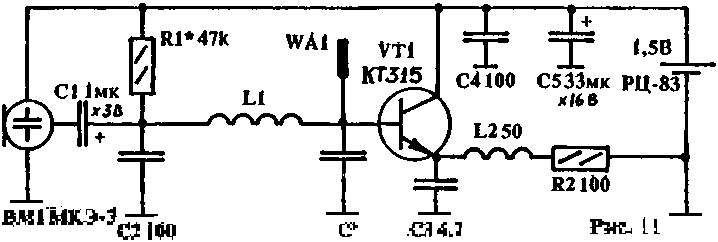

Радиомикрофон на одном транзисторе.

Диапазон 88..108,5 МГц

Схема радиомикрофона.


Катушка L1 без каркаса содержит 4 витка посеребренного провода диаметром 1.5мм (для диапазона 88..108,5 MHz). Антенну очень рекомендуется подключать через катушку связи (2 витка посеребренного провода диаметром 1.5 мм), расположенную рядом с L1.Дросель имеет индуктивность 5...20 мкГн, можно применить самодельный, намотав на корпусе резистора МЛТ-0,125 сопротивлением не менее 500 кОм 40-50 витков провода ПЭВ-0.1, уложенных в один ряд. В качестве микрофона я использовал капсюль ТОH-2. Монтаж на двухстороннем фольгированном гетинаксе толщиной 1 мм.

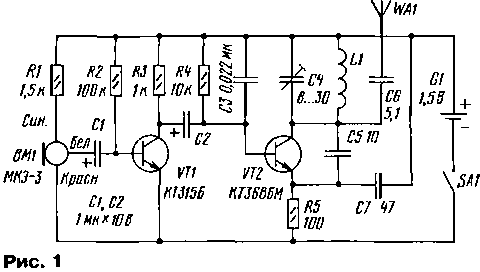

РАДИОМИКРОФОН на частоту 87,9 МГц

Частота 87,9 МГц

И. КУЦКО, г. Кричев Могилевской обл., Беларусь

Эта конструкция работает на частоте 87,9 МГц и питается всего от одного гальванического элемента. Дальность действия достигает 35...40м.

Радиомикрофон (рис. 1) выполнен на двух транзисторах:
