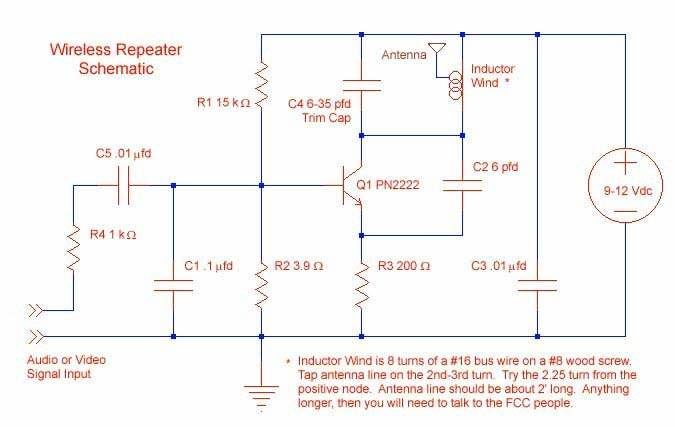

Радиомикрофон на 144 Мгц

 Писал-собрал схемку по быстрому под CR2032, R8 поставил 220Ом, потребление 2.85мА, звук - кристальный, антенка - 16см посеребрённый провод, с кварцем 20.945 частота 146.650МГц. В общем - гут. Надо сделать антенку, как написал girchkrol и заценить дальность..

 Узконаправленные микрофоны. -> Использование солнечного света для перехвата аудио сигнала.


Использование солнечного света для перехвата аудио сигнала.



Алюминиевая фольга или алюминированный фильм должны быть протянуты напряженные за один конец можения или трубы и держались в месте лентой или круглой резинкой. Убедитесь солнечная сторона фольги или лиц фильма, направленных наружу. Проверьте передатчик, отражая солнечный свет от этого до стены некоторое расстояние далеко. Отраженный солнечный свет должен сформировать отличное пятно. В противном случае фольга или фильм не достаточно напряженны. Для лучших результатов, установите передатчик на треноге фотографа, чтобы упростить стремление луча.

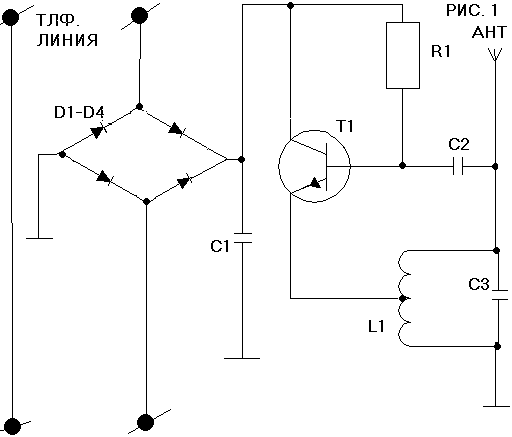

Телефонный микропередатчик

Очень простая схема телефонного передатчика. L1=6 витков провода ПЭВ 0,3-0,4 на оправке 2,6-3,0 мм виток к витку.

Т1= кт3102, кт315 (А-В)

Д1-Д4= КД510А, КД521В


С1=22Н, С2=33ПФ, С3=33ПФ

R1=33К

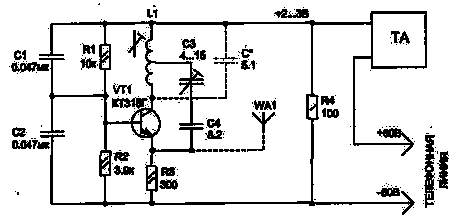

Устройство для прослушивания телефонных разговоров.


(УКВ микропередатчик для телефонного аппарата.)

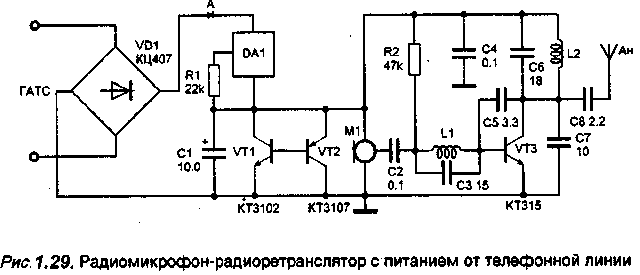

Радиомикрофон - радиоретранслятор с питанием от телефонной линии

 Существуют радиоретрансляторы, которые позволяют прослушивать не только телефонный разговор, но и разговоры в помещении, где радиоретранслятор установлен, причем при положенной трубке телефона. Недостаток этих устройств - малая мощность, т.к. они питаются от телефонной линии и не могут потреблять ток более 1 мА.. Схема такого устройства представлена на рисунке.



 Выпрямительный мост КЦ407 подключается паралельно телефонной линии. Напряжение в линии при положенной трубке около 60 В. Это напряжение прикладывается к блоку питания, выполненному на элементах DA1, R1, VT1, VT2.

 Микросхема DA1 типа КЖ101 представляет собой стабилизатор тока, работающий при напряжениях 1,8 -120 В. Падение напряжения при протекании стабильного тока через нагрузку во время заряда конденсатора С1 ограничено аналогом низковольтного стабилитрона на транзисторах VT1, VT2. При положенной трубке устройство работает как радиомикрофон. При поднятии трубки ТА незначительное изменение тока, протекающего через нагрузку - радиомикрофон, вызывает изменение рабочей точки транзистора VT3 и тем самым осуществляет частотную модуляцию радиомикрофона. Конденсатор С1 должен иметь минимальный ток утечки. Параметры передатчика подробно описаны ранее (рис.1.4.) Настройкой резистора R1 добиваются , чтобы ток в точке "А" был равен 1,5 мА.

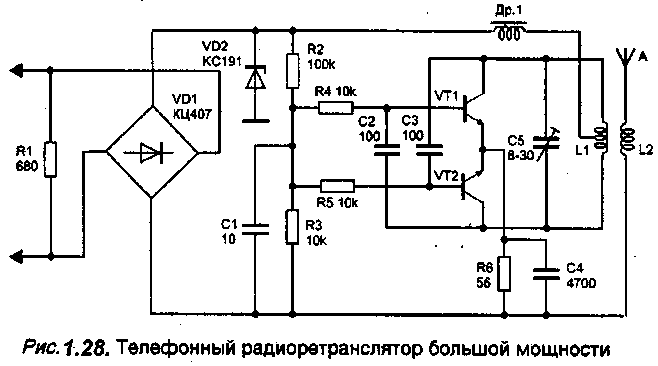

Телефонный радиоретранслятор большой мощности с ЧМ



Автогенератор этого радиоретранслятора собран по обычной двухтактной схеме на транзисторах VT1 и VT2 типа КТ315. Частотная модуляция происходит при изменении напряжения на базах транзисторов. Частота радиопередатчика определяется контуром L1, С5. Дроссель Др1 любой, с индуктивностью 50-100 мкГн. Катушка L1 наматывается на корпусе конденсатора С5 и содержит 4 витка провода ПЭВ 0,5 мм с отводом от середины. Катушка L2 намотана поверх L1 и имеет 2 витка того же провода. Стабилитрон VD2 -любой, на напряжение 10 -12 В.
