Телефонный радиоретранслятор с ЧМ на одном транзисторе

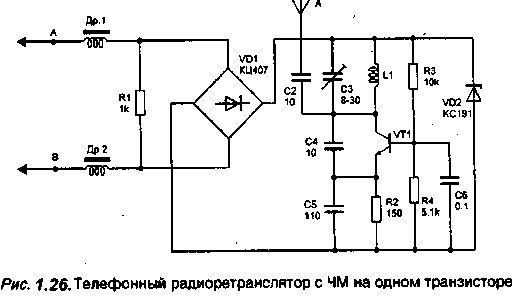

Эта схема имеет много общего с представленной ранее, основное отличие в том, что модуляция производится путем изменения параметров транзистора в зависимости от протекающего тока. Ретранслятор работает в диапазоне 65-108 МГц и обеспечивает дальность передачи до 200 м. Частота задающего генератора на транзисторе VT1 типа КТ315 определяется параметрами контура L1, СЗ. Дроссели Др1 и Др2 разделяют ВЧ и НЧ составляющие сигнала.



Телефонный ретранслятор с питанием от телефонной линии

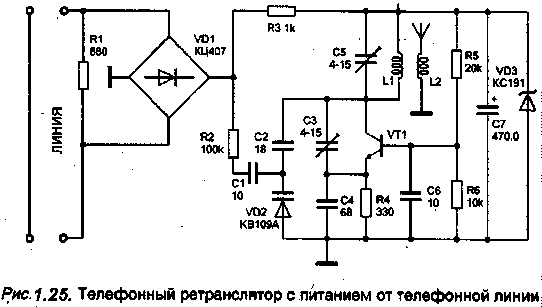

От описанных ранее это устройство отличается способом подсоединения к телефонной линии. Подключение производится в разрыв одного из проводов линии в любом месте по всей длине кабеля. Схема устройства представлена на рис.1.25.



 Резистор R1 подключается в разрыв одного из проводов телефонной сети. При снятии трубки телефонного аппарата в цепи появляется ток величиной 10-35 мА. Протекая через резистор R1, этот ток вызывает падение напряжения порядка 4 - 20 В, которое поступает на мостик КЦ407А, позволяющий производить подключение без соблюдения полярности. Высокочастотная часть схемы питается от параметрического стабилизатора на элементах R3, С7, и VD3 типа КС191. Стабилизатор ограничивает излишек напряжения, поступающего с диодной сборки VD1. Задающий генератор собран на транзисторе VT1 типа КТ315.

 Частотная модуляция осуществляется варикапом VD2 типа КВ109А. Модулирующее напряжение поступает из линии через последовательно включенные элементы R2, С1. Частотно -модулированный сигнал с катушки связи L2 поступает в антенну, в качестве которой использован отрезок провода в четверть длины волны. Диодную сборку можно заменить на четыре диода КД102,КД103. Стабилитрон VD3 - любой, на напряжение 7 - 10В. Катушка L1 намотана на корпусе подстроечного конденсатора С5 и содержит 7 витков провода ПЭВ 0,31 мм. Катушка L2 намотана поверх L1 тем же проводом и содержит 2 витка. Дальность действия ретранслятора 50-100 м.


Телефонный ретранслятор с УКВ ЧМ

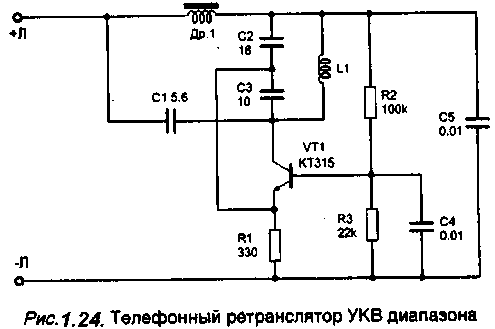

Устройство, описанное ниже, имеет сходство с описанным ранее по способу подключения к телефонной линии, представляет собой маломощный УКВ ЧМ передатчик с дальностью действия до 100 м. Особенностью схемы является то, что он питается от телефонной линии, использует ее же в качестве антенны, а частотная модуляция осуществляется путем изменения емкостей переходов транзистора в зависимости от напряжения питания.



 Задающий генератор выполнен на транзисторе VT1 по схеме с общей базой. Напряжение обратной связи поступает на его эмиттер с делителя С2 и СЗ. Частоту задающего генератора определяют элементы С2, СЗ, L1 и межелектродные емкости транзистора VT1. Через конденсатор С1 сигнал ВЧ поступает на линию, которая служит антенной. Дроссель Др1 служит для разделения ВЧ и НЧ сигналов. Подключение устройства аналогично вышеописанному. Катушка L1 бескаркасная, диаметром 4 мм, содержит 6-7 витков провода ПЭВ 0,3 мм.


Телефонный ретранслятор с AM в диапазоне 27 - 28 МГц

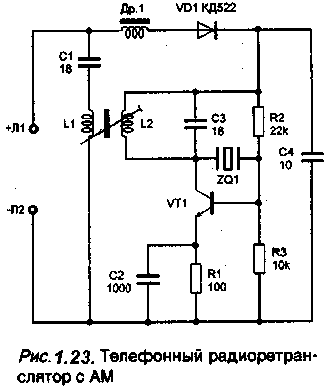

Ретранслятор позволяет прослушивать телефонный разговор на радиоприемник диапазона 27 - 28 МГц с амплитудной модуляцией. Задающий              генератор выполнен по традиционной схеме на транзисторе VT1 типа          КТ315.          Режим транзистора по постоянному току задается резисторами R2, R3. Контур, состоящий из катушки L1         и конденсатора СЗ настроен на частоту кварцевого
резонатора. С катушки вязи L1 сигнал поступает в телефонные             провода, используемые в качестве антенны. Дроссель Др1 разделяет ВЧ и НЧ сигналы, диод VD1 защищает устройство при переполюсовке линии. Передатчик подключается параллельно телефонной трубке. Когда трубка положена на рычаг, разговорный узел отключен от линии. При поднятии трубки, во время разговора ток через трубку
меняется синхронно с речью, соответственно меняется апряжение в точках +Л1 и -Л1 и сигнал передатчика модулируется
по амплитуде. Прием сигнала возможен на расстоянии до 50 м. Дроссель Др1 намотан на ферритовом подстроечнике диаметром 2,8 мм и длиной 14 мм, содержит 150 - 200 витков провода ПЭВ0,1 мм. Катушки L1 и L2 намотаны на каркасе диаметром 8 мм с подстроечным сердечником. L2 содержит 12 витков провода ПЭВ 0,31 мм. Катушка L1 наматывается поверх катушки L2 и содержит 3 витка того же провода.



Микрофон-стетоскоп.

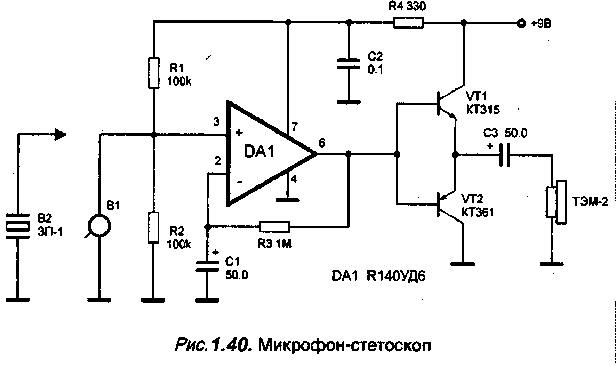

Наряду с узконаправленными и проводными выносными микрофонами, существуют устройства, которые регистрируют вибрационные колебания стен, потолков, стекол, вентиляционных шахт и т. д. Эти устройства называются микрофоны-стетоскопы. Усилитель звуковой частоты собран на микросхеме DA1 типа К140УД6. резисторы R2 и R3 задают режим работы микросхемы. Коэффициент усиления определяется резистором R3. транзисторы VT1 типа КТ315 и VT2 типа КТ361 включены по схеме эмиттерных повторителей и усиливают сигнал по току. Нагрузка усилителя -телефоны ТЭМ - 2.
Датчик вибрации изготовлен из пьезокерамической головки от старого проигрывателя. Виброколебания преобразуются в электрические сигналы и усиливаются ОУ DA1. Возможно применение пьезоэлектрического излучателя типа ЗП -1 , ЗП - 22, и им подобных.

Микрофонный усилитель с дифференциальным входом.

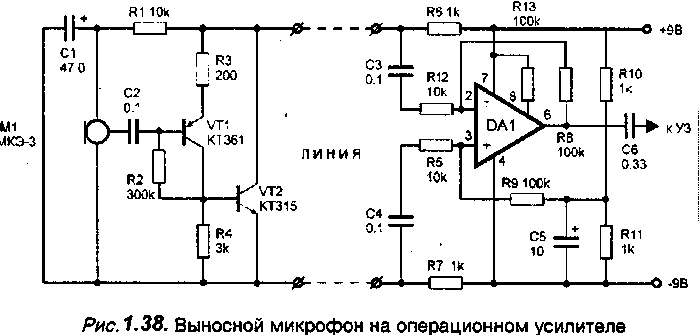

 Такой недостаток, как питание выносного микрофона по трем проводам, можно устранить. Ниже приведена схема с двухпроводной соединительной линией, имеющая лучшие выходные характеристики, чем выше описанная. За основу взята схема, представленная на рис.1.37. В качестве предварительного усилителя используется дифференциальный операционный усилитель. Принципиальная схема устройства приведена на рис.1.38 Работа выносного микрофона (левая часть схемы) подробно изложена при описании работы схемы на рис. 1.37. Остановимся на подробном описании правой части схемы. Основу представляет операционный усилитель DA1 типа КР1407УД2,
включенный по схеме дифференциального усилителя. Он представляет собой малошумящий операционный усилитель с
малым током потребления. Схема имеет коэффициент ослабления синфазных входных напряжений около 100 дБ. Это свойство и используется для подавления помех, наводимых в проводах и имеющих синфазный характер. Полезный сигнал и помеха
снимаются с нагрузочных резисторов R6 и R7 и через конденсаторы СЗ и С4 поступают на инвертирующий и неинвертирующий входы микросхемы DA1 соответственно.

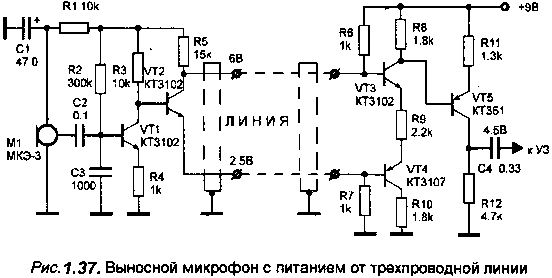

Выносной микрофон с питанием от трехпроводной симметричной линии связи

В отличие от приведенных выше схем, ниже описана схема устройства с передачей сигнала по симметричной линии. В этом случае шумы на уровне усиленного сигнала маскируются в большей степени.


 Сигнал, снимаемый с микрофона М1, поступает на усилитель, собранный на транзисторе VT1. Коэффициент передачи каскада, выполненного на транзисторе VT1, приблизительно определяется соотношением сопротивлений резисторов R3 и R4. Сигнал, усиленный транзистором VT1, поступает на базу транзистора VT2. А так как фаза сигнала на коллекторе транзистора VT2 противоположна фазе сигнала на эмиттере, то и сигнал, поступающий в линию, тоже противофазный.
Входной каскад правой части схемы, собранный на транзисторах VT3, VT4, представляет собой сумматор со сдвигом фазы на 1800. Таким образом, противофазный полезный сигнал складывается в фазе и на выходе образуется полезный сигнал с удвоенной амплитудой. Возникающие одинаковые по фазе шумы и помехи в каждом из проводов линии взаимно уничтожаются в сумматоре. Суммарный сигнал подается на базу транзистора VT5 типа КТ361. Этот каскад имеет коэффициент усиления около 4.
