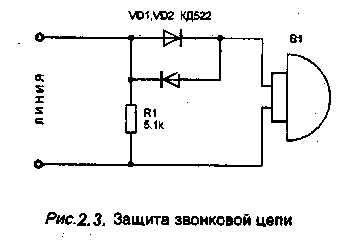

Защита звонковой цепи

 Причиной появления канала утечки информации являются электроакустические преобразования. При разговоре в помещении акустические колебания воздействуют на маятник звонка, соединенного с якорем электромагнитного реле. Под воздействием звуковых сигналов якорь совершает микроколебания, что, в свою очередь, вызывает колебания якорных пластин в электромагнитном поле катушек, следствием чего становится появление микротоков, промодулированных звуком.

 Амплитуда ЭДС, наводимой в линии, для некоторых типов телефонных аппаратов может достигать нескольких милливольт. Для приема используется низкочастотный усилитель с частотным диапазоном 300 - 3500 Гц, который подключается к абонентской линии. Для защиты от такого канала утечки информации  используется схема, представленная на рис. 2.3.

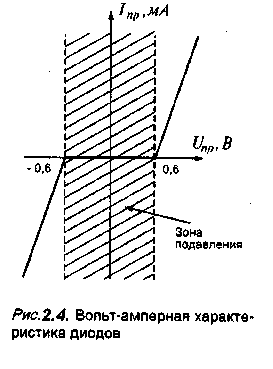

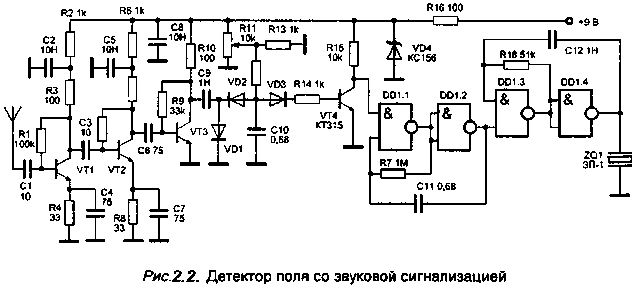

Детектор поля со звуковой сигнализацией и регулировкой чувствительности

От предыдущего данное устройство отличается более высокой чувствительностью и возможностью регулировки чувствительности. Сигнал, принимаемый антенной, усиливается широкополосным трехкаскадным апериодическим усилителем высокой частоты на транзисторах VT1-VT3 типа КТ3101. Усиленный сигнал с нагрузки транзистора VT3, резистора R10,4epes конденсатор С9 поступает на детектор, собранный по схеме удвоения напряжения на диодах VD1, VD2. Положительное напряжение с регулятора чувствительности резистора R11 поступает на диоды VD1 и VD2 типа Д9Б. Протекание небольшого начального тока через эти диоды приводит к увеличению чувствительности детектора. Одновременно это напряжение поступает на базу транзистора VT4 типа КТ315 через диод VD3 типа Д9Б и резистор R14. Базовый ток приводит к открыванию транзистора VT4. На его коллекторе устанавливается потенциал логической единицы. При увеличении уровня сигнала на входе устройства постоянное напряжение на конденсаторе СЮ уменьшается. Это ведет к закрыванию транзистора VT4. Уровень логической единицы, появляющийся на коллекторе транзистора VT4, разрешает работу генератора прямоугольных импульсов на элементах DD1.1, DD1.2, R17 и С11. Положительные импульсы частотой около 2 Гц разрешают работу генератора прямоугольных импульсов на элементах DD1.3, DD1.4, R18 и С12. С выхода этого генератора прямоугольные импульсы, промодулированные частотой 2 Гц, поступают на пьезокерамический преобразователь ZQlTnna ЗП-1. Питание устройства осуществляется от параметрического стабилизатора на стабилитроне VD4 типа КС156 и резисторе R16. Транзисторы VT1 - VT3 можно заменить на КТ3120, КТ3124 или КТ368. В последнем случае уменьшается диапазон регистрируемых сигналов. Диоды VD1 - VD3 могут быть любые германиевые высокочастотные. Стабилитрон VD4 может быть любым с напряжением стабилизации 5,6 - 7,0 В. Верхний предел частоты регистрируемых сигналов у этого детектора может достигать 900 - 1000 МГц. Регулировка прибора заключается в установлении такого уровня чувствительности детектора резистором R11, при котором компенсируется фоновый уровень радиоизлучения в данном помещении. При этом звуковой сигнализатор не должен работать. При приближении детектора к источнику излучения (микропередатчику) уровень напряженности поля начинает превышать фоновый и звуковая сигнализация срабатывает.



Простейший детектор радиоволн

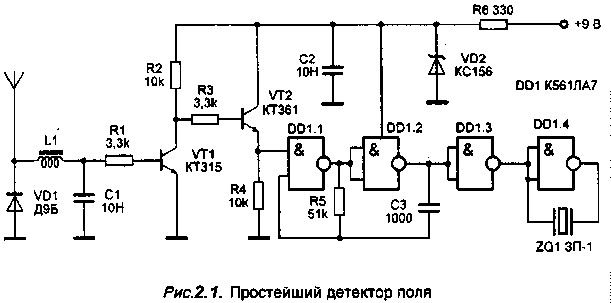

 Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто - нибудь за вами с помощью подслушивающей радиоаппаратуры, соберите схему, показанную на рис.2.1. Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно обнаружить работающий в помещении передатчик. Этот детектор работоспособен в диапазоне до 500 мГц.


 Электромагнитные колебания с телескопической антенны детектируются диодом VD1 типа Д9Б, высокочастотная составляющая отфильтровывается дросселем L1 и конденсатором С1. НЧ сигнал поступает на базу транзистора VT1 типа КТ315, открывая его, и далее открывая транзистор VT2 типа КТ 361. При этом на резисторе R4 выделяется напряжение, воспринимаемое логическим элементом DD1.1 как уровень логической еденицы, и начинает работать генератор импульсов на элементах DD1.1 , DD1.2. С его выхода импульсы частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой служит пьезоэлектрический преобразователь типа ЗП-1. Питается детектор от параметрического стабилизатора на элементах VD2, R6. Диод VD1 можно заменить на ГД507, транзисторы КТ3102, КТ3107. Стабилитрон У02может быть любым с напряжением стабилизации 4,7 - 7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22.

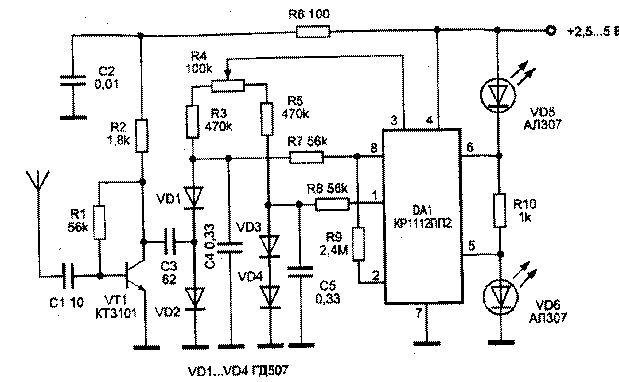

Простой малогабаритный детектор жучков с индикацией на двух светодиодах


От описанных выше конструкций данная отличается малыми габаритами, малым количеством используемых деталей и, вместе с тем, достаточно высокой чувствительностью. В этом детекторе поля использовано новое схемное решение. Хорошо известно, что измерение ВЧ напряжений, меньших 0,5 В, затруднено тем, что уже при переменном напряжении менее 0,2-0,3 В все полупроводниковые диоды становятся неэффективными. Существует, однако, способ измерения малых переменных напряжений с использованием сбалансированного диодно-резистивного моста, позволяющий измерять напряжение менее 20 мВ при равномерной АХЧ до 900 МГц. Принципиальная схема стройства, использующего данный способ, приведена на рисунке.

Основу данного устройства составляет микросхема DA1 типа КР1112ПП2. Эта микросхема включает в себя устройство определения баланса электрического моста с индикацией. Микросхема имеет встроенный источник опорного напряжения.

Простейшее устройство для поиска "жучков"

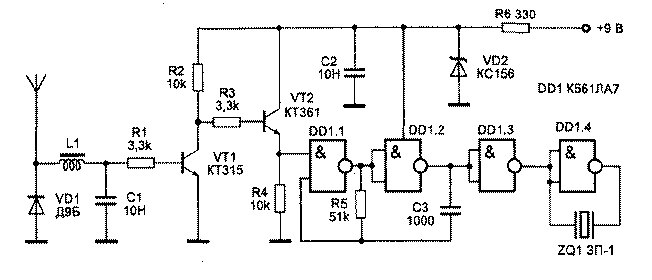

Простейшее устройсво для поиска "жучков" Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто-нибудь за вами с помощью подслушивающей радиоаппаратуры, соберите схему, показанную на рис.1.




Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Детектор радиоволн чувствителен к частотам вплоть до 500 МГц. Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны.

Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1. Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361. При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы. При этом включается генератор импульсов на элементах DD1.1,DD1.2, R5 и СЗ. С его выхода импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой этого каскада служит звуковой пьезокерамический преобразователь ZQ1 типа ЗП-1, который преобразует электрические колебания частотой 2 кГц в акустические. С целью увеличения громкости звучания преобразователь ZQ1 включен между входом и выходом элемента DD1.4 микросхемы DD1. Питается детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.

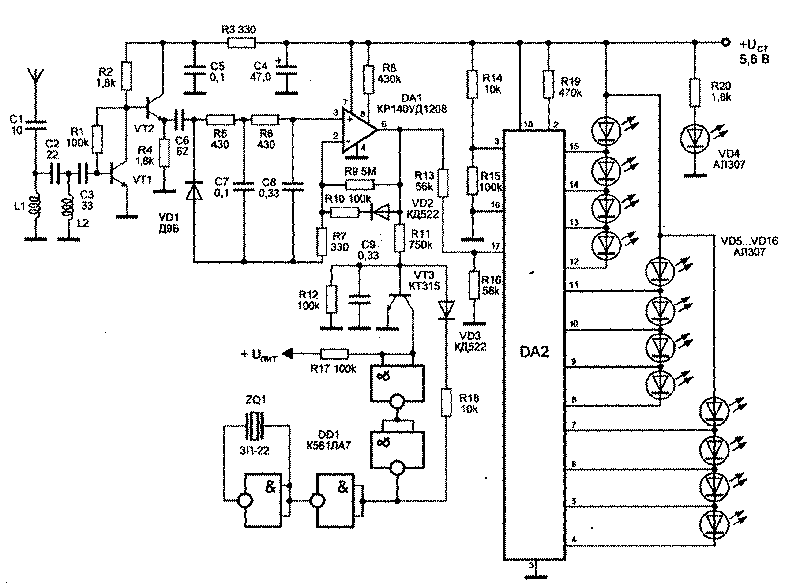

Детектор жучков с логарифмической шкалой на 12 светодиодах и звуковой индикацией

В состав детектора поля входят ФВЧ, усилитель ВЧ, диодный детектор, усилитель постоянного тока с логарифмической зависимостью коэффициента усиления, звуковой генератор с изменяющейся частотой и светодиодная шкала из 12 светодиодов. Детектор способен регистрировать работающие радиомикрофоны в диапазоне частот 20-600 МГц. Принципиальная схема прибора приведена на рисунке.

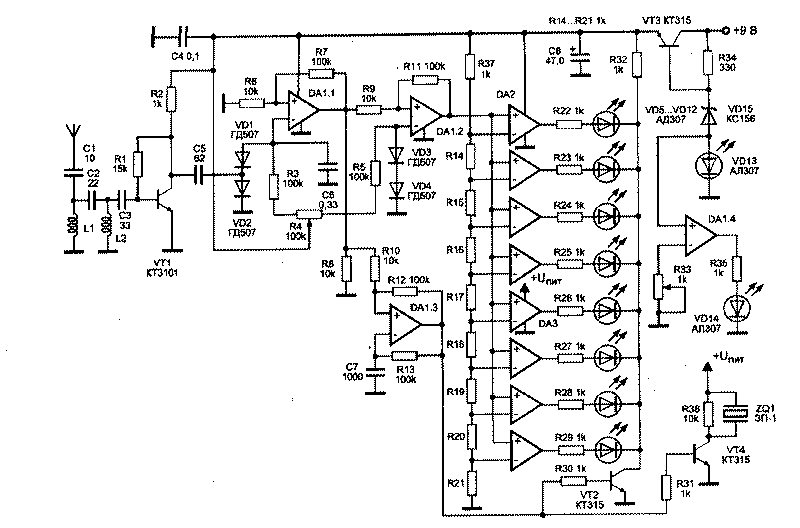

Детектор жучков с линейной шкалой из восьми светодиодов, регулировкой чувствительности и звуковой индикацией

Данное устройство имеет некоторое сходство с описанным выше. Так, имеется усилитель ВЧ и детектор на сбалансированном резистивно-диодном мосте. Отличительной особенностью данного детектора поля является: фильтр высокой частоты на входе, усилитель постоянного тока на двух операционных усилителях, звуковой генератор, линейная светодиодная шкала и индикатор разряда батареи. Все это делает данное устройство несомненно более простым и удобным в эксплуатации. Принципиальная схема детектора поля приведена на рисунке.
