Гидроакустические датчики



Звуковые волны распространяются в воде с очень небольшим затуханием. Гидроакустики ВМФ научились прослушивать шепот в подводных лодках, находящихся на глубине десятков метров. Этот же принцип можно применять, используя жидкость, находящуюся в системах водоснабжения и канализации. Такую информацию можно перехватывать в пределах здания, но радиус прослушивания будет очень сильно зависеть от уровня шумов, особенно в водопроводе.

Предпочтительнее использовать датчик, установленный в батарее отопления. Еще более эффективным будет использование гидроакустического передатчика, установленного в батарее прослушиваемого помещения. Данных о применении в России подобных устройств в целях коммерческой разведки в настоящее время не имеется.

Лазерные микрофоны.

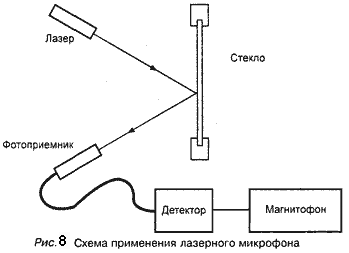

В том случае, если вы подняли стекло в автомобиле или закрыли форточку, может быть использован лазерный микрофон. Первые их образцы были приняты на вооружение американскими спецслужбами еще в 60-е годы. Структурная схема подобного устройства изображена на рис. 1.










В качестве примера рассмотрим лазерный микрофон НР-150 фирмы "Hewlett-Packard" с дальностью действия до 1000 м. Он сконструирован на основе гелий-неонового или полупроводникового лазера с длиной волны 0,63 мкм (т.е. в видимом диапазоне;современные устройства используют невидимый ИК диапазон).

Направленные микрофоны

Обычные микрофоны способны регистрировать человеческую речь на расстоянии, не превышающем нескольких десятков метров. Для увеличения дистанции, на которой можно производить прослушивание, практикуют применение направленного микрофона. Другими словами, это устройство собирает звуки только с одного направления, т.е. обладает узкой диаграммой направленности. Такие устройства широко применяются не только в разведке, но и журналистами, охотниками, спасателями и т.д.

В простейших из них узкая диаграмма направленности формируется за счет использования длинной трубки и микрофона, установленного в ней. Трубка маскируется под трость или зонт. В более сложных конструкциях могут использоваться несколько трубок различной длины - это так называемый микрофон органного типа. Такой микрофон способен улавливать звуки голоса на расстоянии до 1000 метров. Высокую направленность имеют также микрофоны, в которых диаграмма направленности формируется параболическим концетратором звука.

Можно выделить два основных типа направленных микрофонов:

  • с параболическим отражателем;
  • резонансный микрофон.

Микрофон с параболическим отражателем.

В микрофоне с параболическим отражателем собственно микрофон расположен в фокусе параболического отражателя звука. Направленный параболический микрофон с усилителем АD-9 концентрирует идущие звуки и усиливает их. Прост в обращении и настройке. В комплект входит микрофон, усилитель, кабель и головные телефоны. Электропитание - от батареи 9 В. Выпускаются несколькй моделей. Общим в конструкции всех этих микрофонов является наличие рукоятки пистолетного типа, параболического отражателя диаметром около 40 см и усилителя. Диапазон воспринимаемых частот составляет от 100-250 Гц до 15-18 кГц. Все микрофоны имеют автономное питание и имеют разъемы для подключения к магнитофону. Острая "игольчатая" диаграмма направленности позволяет при отсутствии помех контролировать человеческую речь на расстоянии до 1200 м. В реальных условиях (в условиях города) можно рассчитывать на дальность до 100 м.

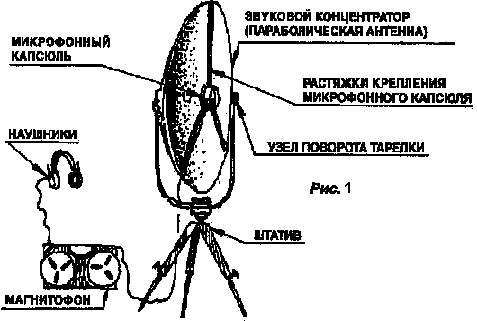

Ниже представлен рисунок направленного микрофона с параболическим отражателем. (рис.1)

рис.1

Резонансный микрофон.

Резонансный микрофон основан на использовании явления резонанса в металлических трубках разной длины. Например, в одной из модификаций такого микрофона используется набор из 37 трубок длиной от 1 до 92 см. Звуковые волны, приходящие к приемнику по осевому направлению, приходят к микрофону в одинаковой фазе, а с боковых направлений (по причине отличной скорости распространения звуковых волн в металле, а также разной длины трубок) - оказываются сдвинутыми по фазе. Так как подобные устройства на рынке практически не представлены, у авторов нет данных о преимуществах резонансных микрофонов.

С точки зрения скрытого контроля звука применение направленных микрофонов затруднено из-за зачастую неприемлемых их габаритов и источников акустических помех. Кроме того, для того, чтобы не быть прослушанным в автомобиле, достаточно просто поднять стекло. Ниже представлен рисунок направленного микрофона органного типа. (рис.2)

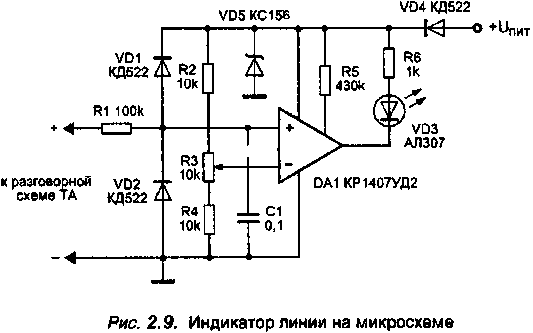

Индикатор состояния линии на микросхеме

 Индикатор устанавливается в корпус телефонного аппарата и питается от телефонной линии. Он показывает состояние линии в момент ведения разговора.т.е. когда трубка снята.



 Основу схемы составляет операционный усилитель на микросхеме DA1 типа КР1407УД2, включенный по схеме компаратора. При разговоре напряжение с линии подается через диод VD4 типа КД522 на параметрический стабилизатор напряжения на стабилитроне VD5. Одновременно напряжение поступает на неинвентирующий вход ОУ. При снижении входного напряжения до
уровня, меньшего чем опорное, на выходе компараторка появляется уровень логического нуля, светодиод загорается. Резистором R5 устанавливается режим работы компаратора, микросхему можно заменить на КР140УД1208.

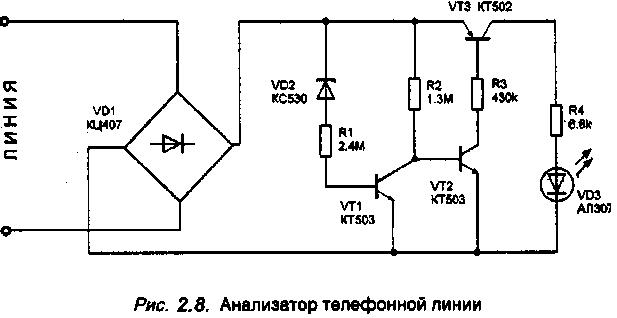

Световой анализатор телефонной линии

Данное устройство является простейшим индикатором наличия подслушивающих устройств. Оно устанавливается на предварительно проверенной телефонной линии. Питание осуществляется от телефонной линии. При наличии любых несанкционированных подключений различных устройств, питающихся от телефонной линии, выдается сигнал тревоги (включается красный светодиод).



 Устройство состоит из анализатора линии, собранного на стабилитроне VD2 типа КС530 и транзисторе VT1 типа КТ 503, и усилителя тока, собранного на транзисторах VT2 и VT3 типа КТ503 и КТ502 соответственно. К выходу усилителя через ограничительный резистор R4 подключен светодиод VD3 типа АЛ307. Выпрямительный мост VD1 типа КЦ407 обеспечивает требуемую полярность питания устройства независимо от подключения его к телефонной сети.

Комплексная схема защиты





Эта схема представляет собой сочетание приведенных ранее двух схем. Кроме конденсаторов и резисторов схема, представленная на рис. 2.6., содержит катушки индуктивности. Диоды VD1 - VD4, включенные встречно- параллельно, защищают звонковую  цепь телефона. Конденсаторы Комплексная схема защиты  и катушки образуют фильтры С1, L1 и С2, L2 для подавления напряжений высокой частоты.

Защита микрофонной цепи



Этот вариант получения информации связан с явлением так называемого  высокочастотного навязывания. При этом относительно общего корпуса на один провод подаются высокочастотные  колебания (частотой более 150 кГц). Через элементы схемы телефонного аппарата, даже если трубка не снята, высокочастотные колебания поступают на микрофон, где и модулируются  звуковыми колебаниями. Прием информации производится относительно общего корпуса через второй провод линии. Амплитудный детектор позволяет выделить низкочастотную огибающую для дальнейшего усиления и записи. Схема защиты телефонного аппарата от этого метода съема информации представлена на рис.2.5. Так как модулирующим элементом является микрофон телефонного аппарата, то для его защиты достаточно подключить параллельно микрофону М1 конденсатор С1 емкостью 0,01 - 0,05 мкФ. При этом конденсатор С1 шунтирует по высокой частоте микрофонный капсюль М1. Глубина модуляции высокочастотных колебаний уменьшается более чем в 1000 раз, что делает практически невозможной дальнейшую демодуляцию.
