УКВ ЧМ радиопередатчик с дальностью действия до 300 м



 Задающий генератор этого передатчика выполнен на полевом транзисторе VT2 типа КПЗОЗ. Частота генерации определяется элементами L1, С5, СЗ, VD2. Частотная модуляция производится варикапом VD2 типа КВ109. Рабочая точка варикапа задается напряжением со стабилизатора на транзисторе VT1 типа КП103, стабилитроне VD1 типа КС147А и конденсаторе С2. Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Рабочая точка усилителя определяется резистором R4. В качестве антенны использован отрезок провода длиной 15-50 см. Дроссели Др1 и Др2 - любые, индуктивностью 100 мкГн. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстроечными сердечниками 100ВЧ или 50ВЧ. Количество витков - 3,5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0,5 мм. Вместо транзистора КПЗОЗ можно использовать КП302, КП307. Настройка передатчика заключается в установке частоты конденсатором С5, получении максимальной мощности подбором резистора R4, и подстройке резонансной частоты контура конденсатором С10

Радиопередатчик средней мощности с компактной рамочной антенной

Устройство работает в диапазоне 63 - 73 Мгц с частотной модуляцией. Дальность действия при использовании рамочной антенны составляет около 150 м.


 Сигнал с микрофона М1 усиливается двухкаскадным усилителем низкой частоты с непосредственными связями на транзисторах VT1 и VT2 типа КТ315. Режим работы усилителя устанавливается резистором R2.
Задающий генератор передатчика собран на транзисторе VT3 (КТ315), частотозадающий контур подключается к базе VT3 через конденсатор С6 . Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора образован индуктивностью L1, емкостью конденсатора С5 и емкостями двух диодов типа КД102, включенных встречно друг другу. Под действием модулирующего напряжения емкости диодов изменяются, осуществляя частотную модуляцию передатчика. Усилитель мощности ВЧ выполнен на транзисторе VT4 типа КТ3117А. Он работает в режиме класса "С" с высоким КПД. Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может иметь любую форму, важно только, чтобы общая длина провода составляла 85-100 см, диаметр провода 1 мм.
Дроссели Др1 и Др2 любого типа, с индуктивностью 30 мкГн, катушки L1, L2, L3, L4, L5 - бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 - по 4 витка, L3 и L5 - по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм.



Радиопередатчик средней мощности с широкополосной ЧМ в диапазоне частот 65-108 Мгц

Этот передатчик работает в диапазоне 65-108 МГц с широкополосной частотной модуляцией, что позволяет принимать сигнал на обычный ЧМ приемник. Дальность действия достигает 150-200 м.
Низкочастотный сигнал с выхода микрофона через конденсатор С1 поступает на усилитель (VT1 КТ315). С коллектора VT1 усиленный сигнал через дроссель Др1 воздействует на варикап VD1 (КВ109А), которым производится частотная модуляция радиосигнала. Генератор ВЧ собран на транзисторе VT2 (КТ315).Частота этого генератора зависит от параметров контура СЗ, С4, С5, С6, L1, VD1.
Сигнал ВЧ, снимаемый с коллектора VT2, усиливается усилителем мощности на транзисторе VT3 (КТ368). Усиленное высокочастотное напряжение выделяется на дросселе Др2 и поступает на П-образный контур, выполненный на элементах СЮ, С11, L2. Контур настроен на пропускание основного сигнала и подавление множества гармоник, возникающих на коллекторе транзистора VT3. В качестве антенны используется отрезок провода длиной 25 см. Варикап VD1 можно заменить на варикап с любым другим буквенным индексом или на KB 102A. Транзисторы VT1 , VT2 можно применить КТ3117, КТ3102, транзистор VT3 заменяется на КТ326, КТ363. Дроссели ДР1 и ДР2 намотаны на резисторах МЛТ-0,25 сопротивлением не менее 100 кОм и содержат по 60 витков провода ПЭВ-0.1 мм. Катушки L1 и L2 бескаркасные, диаметром 5 мм, катушка L1 содержит 3 витка, L2 -13 витков провода ПЭВ-0,3 мм.

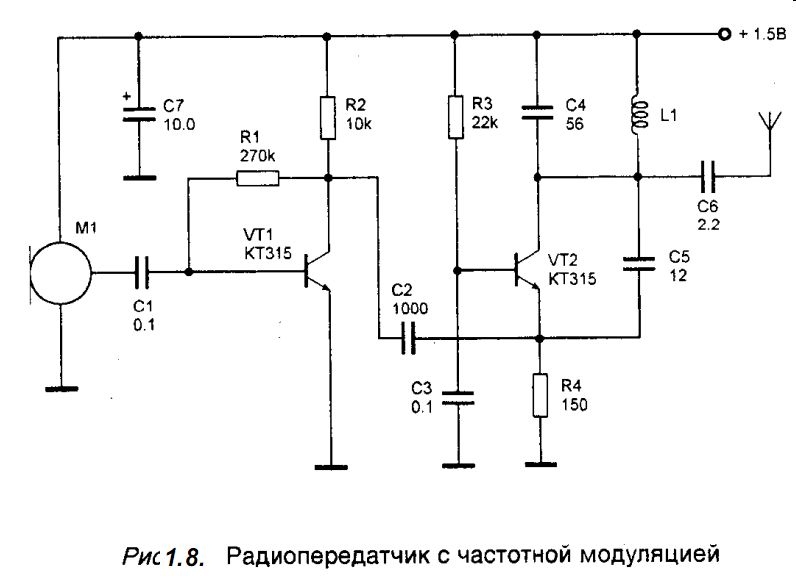

Радиопередатчик с ЧМ в диапазоне частот 100-108 МГц



Этот радиомикрофон работает в диапазоне частот 100-108 МГц с частотной модуляцией. Дальность приема сигнала составляет около 50 м. Питание устройства осуществляется от источника питания от 1,5 до 9 В.
Передатчик состоит из однокаскадного усилителя звуковой частоты и однокаскадного генератора высокой частоты. Задающий генератор собран по стандартной схеме. Частота несущей определяется элементами С4, С5, L1 и межэлектродными емкостями транзистора VT2. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Усиленный сигнал через конденсатор С2 поступает на эмиттер транзистора VT2 типа КТ315. Изменение емкости база-эмиттер VT2 осуществляет частотную модуляцию задающего генератора. С конденсатора С6 ВЧ сигнал поступает в антенну, в качестве которой используется отрезок провода длиной 10-40 см. Катушка L1 бескаркасная, намотана на оправке диаметром 3 мм и содержит 4 витка провода ПЭВ-0,6 мм, шаг намотки 2 мм.

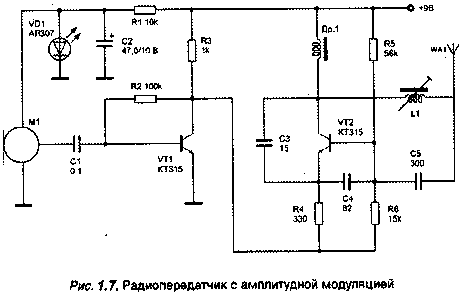

Радиопередатчик с AM в диапазоне частот 27 - 28Мгц


Передатчик работает в диапазоне 27 - 28 Мгц с амплитудной модуляцией. Состоит он из генератора, собранного на транзисторе VT2 типа КТ 315, и однокаскадного усилителя звуковой частоты на транзисторе VT1 типа КТ 315. На вход последнего через конденсатор С1 поступает звуковой сигнал с микрофона. Нагрузку усилителя составляет резистор R3 и генератор высокой частоты, включенный между плюсом источника питания и коллектором VT1. Звуковым сигналом модулируется амплитуда сигнала несущей частоты генератора передатчика. Катушка L1 намотана на каркасе из полистирола диаметром 7 мм. Она имеет подстроечный сердечник из феррита 600НН диаметром 2.8 мм и длинной 12 мм. Катушка содержит 8 витков провода ПЭВ 0,15 мм. Намотка виток к витку. Дроссель Др1 намотан на резисторе МЛТ-0,5 сопротивлением более 100 кОм, обмотка содержит 80 витков провода ПЭВ 0,1 мм. В качестве антенны используется стальной упругий штырь длиной 20 см. При настройке частоту устанавливают подстройкой индуктивности катушки L1.

Радиопередатчик с ЧМ в УКВ диапазоне частот 61 - 73 (88 -100) МГц

Выходная мощность передатчика при напряжении питания 9 - 12 В примерно 20 мВт. Он обеспечивает дальность передачи до 150 м при использовании приемника чувствительностью 10 мкВ. Режимы транзисторов по постоянному току задаются резисторами R3 и R4. Напряжение 1,2 В на них и на микрофон подается с параметрического стабилизатора на R4, С1, VD1. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Напряжение звуковой частоты поступает с электретного микрофона , затем с коллектора транзистора VT1 усиленное напряжение через фильтр R5, С5, R7 подается на варикап VD2 типа КВ109А. Варикап включен последовательно с подстроечным конденсатором С8 в эмиттерную цепь транзистора VT2. Частота колебаний задающего генератора на транзисторе VT2 определяется элементами контура L1, С6, С7 и емкостями С8 и VD1. Вместо диода VD1 типа АЛ307 можно использовать любой другой, или три последовательно включенных диода КД522. Катушка L1 бескаркасная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8 мм.

Микропередатчик с ЧМ в диапазоне частот 80-100 Мгц

Передатчик имеет выходную мощность 0,5 мВт, потребляемый ток 2 мА. Питание 1,5 В. Задающий генератор выполнен на полевом транзисторе VT1 типа КП313А по схеме индуктивной трехточки с использованием проходной емкости МОП - транзистора. Модулирующий сигнал с выхода микрофона М1 через конденсатор С1 и делитель напряжения R1, R2, R3 поступает на варикапную матрицу VD1 типа КВС111А, изменение емкости которой приводит к частотной модуляции задающего генератора. Делитель напряжения на резисторах R1 и R2 служит для установки рабочей точки варикапа VD1. Катушка L1 бескаркасная, она состоит из 7 витков провода ПЭВ 0,44 мм с отводом от 3 витка, считая от заземленного вывода. Внутренний диаметр катушки L1 - 4 мм. Катушка L2 содержит 1 виток того же провода, что и катушка L1. Ее нужно разместить соосно катушке L1 и по возможности ближе к ее заземленному выводу. В качестве антенны используется отрезок монтажного провода длиной 0,8 м. Настройка передатчика сводится к установке частоты 88 - 100 Мгц путем изменения индуктивности L1. Ток транзистора генератора должен быть не менее 1 - 1,5 мА (при замкнутой накоротко катушке L1). Следует отметить, что при повышении напряжения питания до 4,5 В выходная мощность увеличивается до 10 мВт. При этом для сохранения нужной девиации частоты следует подобрать резистор R3.
