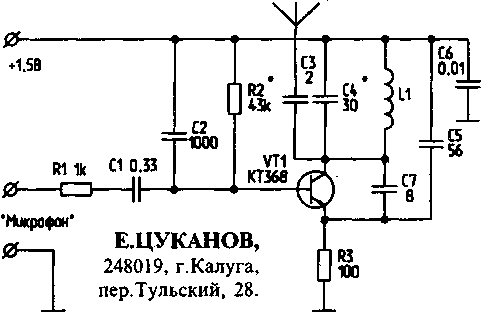

Низковольтный радиомикрофон на частоту 94 МГц

Схема, представленная на рисунке, начинает работать уже при напряжении питания 0,8 В, при этом ток потребления составляет 0,5 мА с дальностью приема около 50 м.


Задающий генератор выполнен на транзисторе VT1, Положительная обратная связь определяется конденсатором С7. Выходной контур С4, L1 настраивается на частоту примерно 94 МГц подбором конденсатора С4 и сдвиганием или раздвиганием витков катушки L1. Режим по постоянному току генератора задается резистором R2.

Катушка L1 выполнена бескаркасной с диаметром намотки 6 мм и имеет 8 витков, намотанных в ряд проводом ПЭЛ-0,35. Микрофон—типа МКЭ-3.

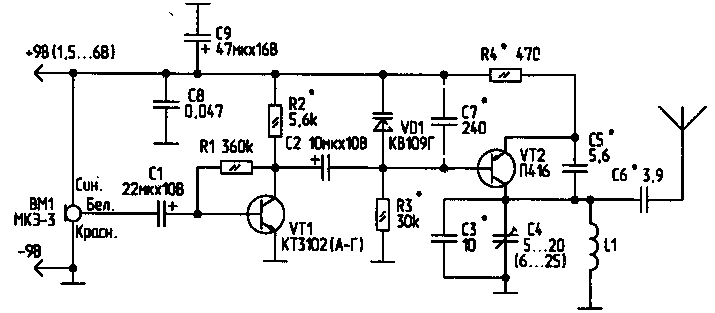

ЭЛЕКТРОННОЕ "УХО"

Предлагаемая схема предназначена для прослушивания разговоров в помещениях на небольшом расстоянии. Рабочая частота передатчика — 66... 74 МГц. Чувствительности микрофона хватает для уверенного восприятия слабого звука (шепот, тихий разговор) на расстоянии 3...4 м от микрофона. Дальность действия устройства — около 50 м (при длине антенны передатчика 30...50 см). Схему передатчика желательно уменьшить до минимальных размеров (чтобы его не было видно). При использовании устройств ва на небольших расстояниях (до 15 м) питание можно снизить до 1,5...3 В. Питать передатчик желательно от малогабаритных элементов. Ток потребления устройства составляет 3...4 мА.


Катушка LI — содержит 6 витков провода ПЭВ-2 0,5 мм и намотана на каркасе диаметром 4 мм с шагом намотки 1...1,5 мм. Частота генератора на VT2 изменяется сдвиганием (раздвиганием) витков катушки L1.

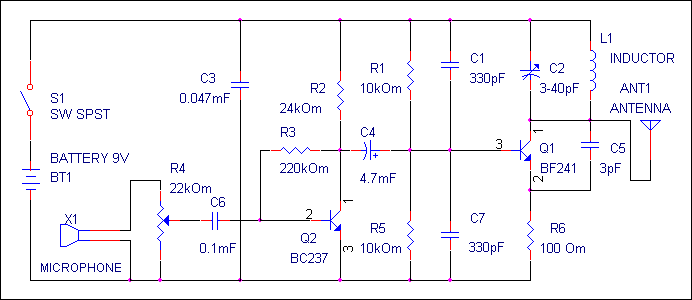

Простейший радиомикрофон.


Простейший передатчик FM диапазона (88-108MHZ). Схема в основном предназначена для сборки начинающими радиолюбителями и даёт возможность разобраться в основных принципах, процессах и получить навыки сборки аналогичных устройств в более сложном исполнении. Схема работает от батареи 9 В. Частоту передатчика выбирают на участке диапазона FM приёмника, свободном от передающих станций с помощью подстроечного конденсатора С2. Если микрофон (передатчик) находится на небольшом расстоянии от приемника возможно появление акустической завязки, с этой целью установлен переменный резистор R4, с помощью которого надо понизить чувствительность микрофона.

Длина антенного провода 1-1.5 метра. Катушка L1 бескаркасная. Катушка L1 диаметром 4.2 мм провод с эмалированной изоляцией диаметром 0.3 мм. Катушка L1 содержит по 4.5 витка. Детали можно применить РТН или SMD. Максимальная мощность излучения достигается изменением шага настройки L1 по показаниям индикатора напряжённости поля или косвенным путем по уровню громкости принимаемого приёмником сигнала и дальности приёма.

Еще один Радиомикрофон


L1 - 5-6 витков на оправке 4 мм. L2 - 4-5 витков внутри или поверх L1. Провод 0.5 мм. Рекомендую поэкспериментировать с соотношением витков и расположением катушек.
Транзистор КТ368 или КТ3102, микрофон от импортного телефона, магнитофона. Обычно схема работает сразу после включения. В любом случае рекомендую померить напряжение на базе транзистора высокоомным вольтметром, - оно должно быть порядка 1,1-1,2 В. Если же оно другое, то надо подобрать сопротивление R1 пока не будет все как надо.
Иногда возникающие проблемы обусловлены тем, что микрофоны изготовляемые разными фирмами отличаются сопротивлением ( 1.1 кОм примерно). Если большая выходная мощность не требуется, можно увеличить R2 до 200 Ом. В этом случае потребляемый ток составит около 7 mA , а это примерно 100-150 часов работы от батарейки "крона".
Можно применять и другие микрофоны например "Сосна" или МКЭ333, а также запитывать микропередатчик от 3- 5 В, но в этом случае придется изменять сопротивление R1 так, чтобы напряжение смещения на базе транзистора было порядка 1.1-1.2В.

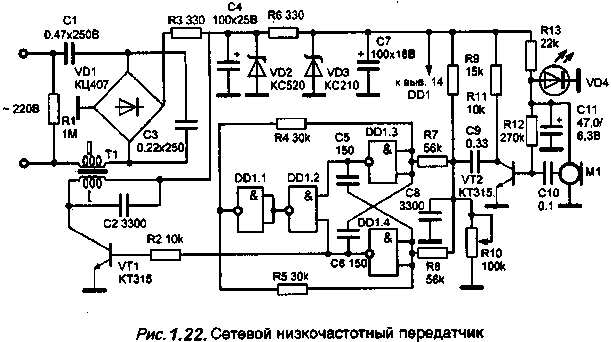

Сетевой низкочастотный радиопередатчик

Описанные выше устройства излучают высокочастотные колебания в сеть, используя провода сети в качестве антенны. Но существуют устройства, которые работают в низкочастотном диапазоне (50 - 300 кГц). Такие передатчики имеют очень высокую скрытность, т.к. практически не излучают сигналы в окружающее пространство. Схема одного из таких устройств приведена на рис 1.22 , для передачи используется частотная модуляция , частота несущей 95 кГц.



 Радиопередатчик питается от сети через бестрансформаторный блок питания, напряжение, пониженное конденсатором С1, выпрямляется мостом VD1 типа КЦ407А. Резистор R3 и конденсатор С4 образуют сглаживающий фильтр, напряжение питания стабилизируется стабилитроном VD2. Это напряжение используется для питания усилителя мощности. Напряжение , снимаемое со второго стабилизатора на элементах R6, VD3, С7 используется для питания остальной части устройства. ЧМ модулятор представляет собой генератор прямоугольных импульсов, управляемый напряжением. Собран он на микросхеме 561ЛА7. Начальную частоту 95 кГц устанавливают резистором R10. Частота следования импульсов модулируется напряжением звуковой частоты, поступающим с усилителя на транзисторе VT2 через делитель на резисторах R9, R10. Смодулированные колебания 34 поступают на усилитель мощности, собранный на транзисторе VT1 типа КТ315. Нагрузкой служит трансформатор Т1, первичная обмотка которого совместно с конденсатором С2 образует колебательный контур, настроенный на частоту несущей. С обмотки 2 трансформатора сигнал четез конденсаторы С1 и СЗ поступает в сеть. Такой сигнал необходимо принимать на специальный приемник.

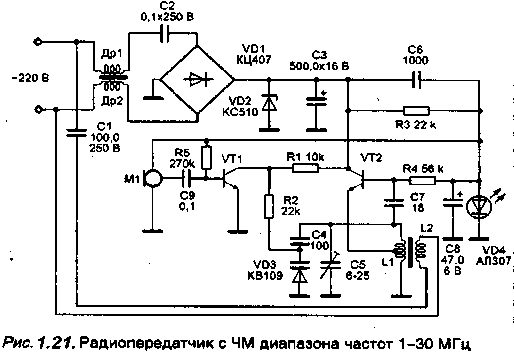

Радиопередатчик с ЧМ в диапазоне 1 - 30 Мгц с питанием от сети

Это устройство, как и предыдущее, питается от сети 220 В и ее же использует в качестве антенны. Блок питания радиопередатчика бестрансформаторный, напряжение сети поступает на дроссели Др1 и Др2, затем на конденсатор С2, на котором гасится излишек напряжения. Переменное напряжение выпрямляется мостом VD1, нагрузкой которого является стабилитрон VD2 типа КС510А. Пульсации напряжения сглаживаются конденсатором СЗ. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. С его коллектора напряжение через резистор R2 поступает на варикап VD3 типа КВ109А, изменение емкости которого осуществляет частотную модуляцию .
Задающий генератор выполнен по схеме индуктивной трехточки на транзисторе VT2 типа КТ315. Частота генератора определяется элементами L1, С5, С4, VD3. Обратная связь осуществляется через конденсатор 01.
Режимы транзисторов VT2 и VT3 по постоянному току регулируются резисторами R5 и R4 соответственно, напряжение смещения транзисторов формируется из напряжения параметрического стабилизатора, выполненного на резисторе R3, светодиоде VD4 и конденсаторе С8. Напряжение высокой частоты с катушки L2 поступает в сеть через конденсатор С1. Дроссели Др1 и Др2 намотаны на ферритовых подстроечниках от катушек и содержат по 100 витков провода ПЭВ 0,1 мм. Катушки L1 и L2 намотаны на каркасах диаметром 5 мм с подстроечными сердечниками из феррита. Для диапазона 27 МГц катушка L1 имеет 10 витков с отводом от середины, а катушка L2 имеет 2 витка провода ПЭВ 0,3 мм. Конденсаторы С1 и С2 должны быть на напряжение не менее 300 В, диодную сборку КЦ407А можно заменить простыми диодами типа КД105, КД208. Вместо стабилитрона VD2 можно применить любой другой с напряжением стабилизации 8 -12 В.

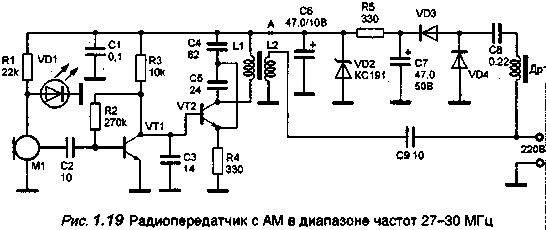

Радиопередатчик с AM в диапазоне 27 - 30 Мгц с питанием от сети

Основное достоинство этого передатчика в том, что он питается от сети 220В и в качестве антенны использует провода этой же сети. Приемник принимает сигналы либо через антенну , либо через специальный сетевой адаптер.


 Задающий генератор передатчика собран на транзисторе VT2. Для питания микрофона применен параметрический стабилизатор напряжения на резисторе R1 и светодиоде VD1. Транзистор VT1 - УНЧ, сигнал с которого модулирует по амплитуде задающий генератор. ВЧ сигнал с катушки связи L2 через конденсатор С9 поступает в электросеть.
Источник питания собран по бестрансформаторной схеме, с параметрическим стабилизатором на резисторе R5 и стабилитроне VD2, конденсатор С6 сглаживает пульсации напряжения. Транзисторы типа КТ315, дроссель Др1 - ДПМ 0,1 индуктивностью 60 - 90 мкГн. Конденсаторы С6 и С9 на напряжение не менее 300 В. Катушки намотаны на ферритовом стержне от подстроечника катушек диаметром 2,8 мм, L1 имеет 14 витков, L2 - 3 витка поверх нее проводом ПЭВ 0,23 мм. Диоды VD3, VD4 типа КД105 или другие на напряжение не менее 300 В. Стабилитрон VD2 - КС191Ж или любой другой на напряжение 8 -11 В.
Для приема сигналов этого передатчика применяется специальный адаптер, схема которого представлена на рис. 1.20. Катушки L2, L3, L4 и конденсаторы С2, СЗ, С4 образуют двухконтурный ФСС. Катушки L1, L2, L3, L4 намотаны на каркасах от ВЧ катушек переносных приемников, содержат 2, 14,14,и 5 витков соответственно проводом ПЭВ 0,23 мм. Конденсатор С1 на напряжение 300 В, С2 и С4 - подстроечные.
