Микропередатчик со стабилизацией тока



Схема этого миниатюрного устройства заметно отличается от приведенных выше. Она проста в изготовлении, позволяет изменять частоту задающего генератора в широких пределах. Устройство сохраняет работоспособность при величине питающего напряжения выше 1 В.
Генератор высокой частоты собран по схеме мультивибратора с индуктивной нагрузкой. Изменение частоты колебаний происходит при изменении тока, протекающего через транзисторы VT1 и VT2 типа КТ368. При этом изменяются параметры транзисторов и их диффузионные емкости, что позволяет варьировать частоту такого генератора в широких пределах без изменения параметров частотозадающих элементов ( L1 и L2). Для повышения стабильности частоты и для возможности получения частотной модуляции питание генератора осуществляется через стабилизатор тока. Стабилизатор тока и модулятор выполнены на электретном микрофоне МКЭ - 3.

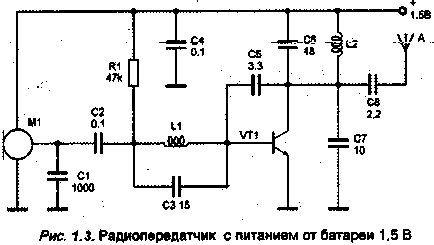

Миниатюрный радиопередатчик с питанием от батареи для карманных часов

Устройство содержит минимум деталей и питается от батарейки для электронных часов. При столь малом напряжении питания и токе потребления 2 - 3 мА сигнал этого радиомикрофона может быть принят на расстоянии до 150 м. Продолжительность работы около 20 часов. Задающий генератор собран на транзисторе VT1 типа КТ368 , режим работы по постоянному току задается резистором R1. Частота колебаний задается контуром в базовой цепи транзистора VT1. Этот контур включает в себя катушку L1, конденсатор СЗ и емкость цепи база-эмиттер транзистора VT1, в коллекторную цепь которого включен контур из катушки L2 и конденсаторов С6 и С7. Конденсатор С5 включен в цепь обратной связи и позволяет регулировать уровень возбуждения генератора. В автогенераторах подобного типа частотная модуляция производится путем изменения потенциалов выводов генерирующего элемента. В нашем случае управляющее напряжение прикладывается к базе транзистора VT1, изменяя тем самым напряжение (емкость) на переходе база - эмиттер. Изменение этой емкости приводит к изменению частоты генератора, чем и обеспечивается частотная модуляция.

Микропередатчик с ЧМ на транзисторе

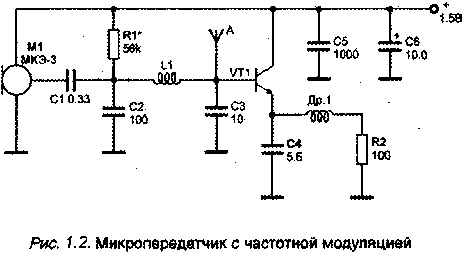

Схема микропередатчика на транзисторе приведена на рис 1.2.



 Модулирующее напряжение, снимаемое с электретного микрофона, через конденсатор С1 поступает на базу транзистора VT1, на котором выполнен задающий генератор. Так как напряжение приложено к базе транзистора, то при изменении напряжения смещения на переходе база - эмиттер, и , соответственно емкости в этой цепи, являющейся одной из составных частей колебательного контура задающего генератора, производится частотная модуляция передатчика.


Миниатюрный передатчик на туннельном диоде

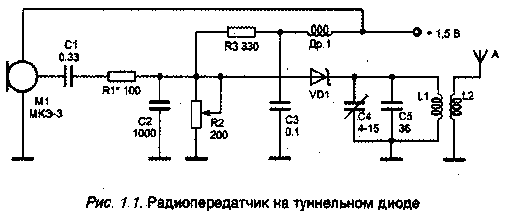

Среди большого количества радиопередатчиков можно выделить те устройства, которые имеют простое схемное решение, малое количество деталей и при этом обладают достаточно хорошими техническими характеристиками. Схема простого радиопередатчика изображена на рис. 1.1.




 Основу этого устройства составляет схема высокочастотного генератора на туннельном диоде. Ток потребления примерно 15 мА и зависит от типа туннельного диода. Ток диода выбирается не более 15 мА(АИ102А).
Генератор сохраняет свою работоспособность при напряжении источника питания 1 В и выше, при соответствующем выборе рабочей точки резистором R2. Дроссель Др1 наматывается на резисторе МЛТ- 0,25 проводом ПЭВ 0,1 мм и содержит 200 - 300 витков. Чтобы провод не сползал, его армируют клеем БФ - 2. Индуктивность дросселя должна быть 100 - 200 мкГн. Катушка колебательного контура L1 выполнена без каркаса и содержит 7 витков провода ПЭВ 1,0 мм. Диаметр катушки 8 мм, длина намотки 13 мм. Катушка связи L2 так же , как и L1 бескаркасная, намотана проводом ПЭВ 0,35 мм, 3 витка, диаметр - 4 мм. Катушка L2 располагается внутри катушки L1.

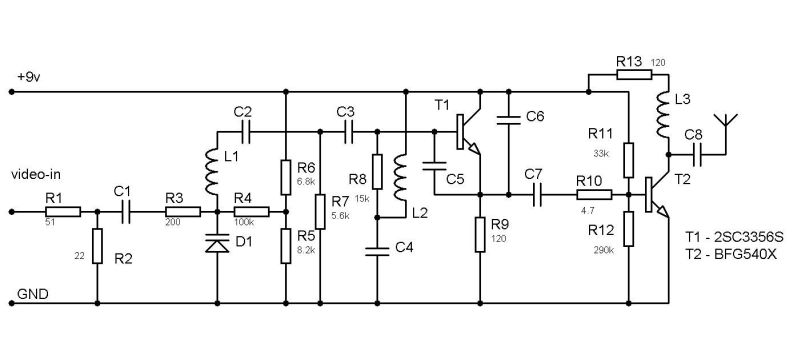

Китайская беспроводная видеокамера 1G 200мВт

За фото и схему спасибо darkspider

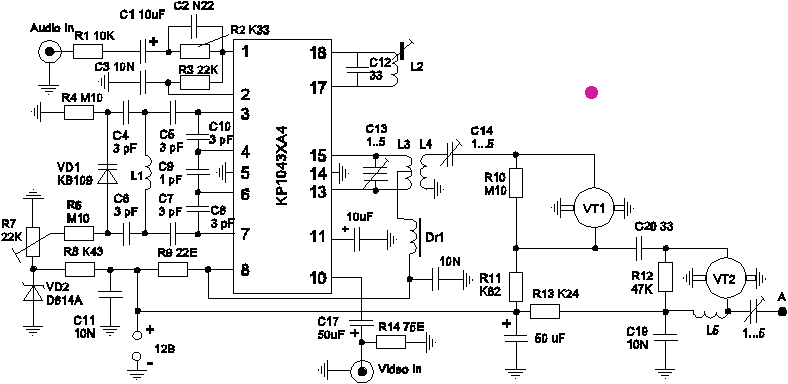

Передатчик видеосигнала на микросхеме КР1043ХА4

Передатчик работает в диапазоне ДМВ (UHF) и построен на одной микросхеме и двух СВЧ транзисторах. Он обеспечивает идеальное качество цветной картинки на расстоянии около 50 м. Максимальный радиус действия зависит от чувствительности телевизора, применяемых антенн, и для цветного изображения составляет 300 м, а черно белого - более 500.
Принципиальная схема передатчика приведена на рисунке.




Катушки L1, L4, L5 содержат по 1.5 витка (кольцо с выводами вниз) провода ПЭВ 0.5 мм, а катушка L3 2+2 витка того же провода, и состоит из двух половин, между которыми помещается катушка L4. Зазор между катушками L3 и L4 около 1 мм. Катушка L2 взята от контура режекции звука любого телевизора. Контур L2 C12 настроен на частоту поднесущей звука 6.5 МГц, поэтому конденсатор С12 может быть другой емкости, какая была в составе контура телевизора.

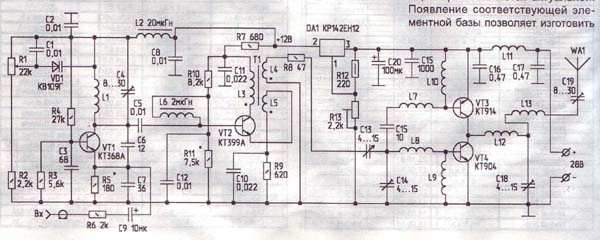

Видео передатчик 3 ватта на отечественной элементной базе


На сегодняшний день разработок портативной аппаратуры для любительской видеосвязи практически нет, хотя можно с уверенностью сказать, что проблема разработки любительского видеотелефона в настоящее время является актуальной. Появление соответствующей элементной базы позволяет изготовить видеотелефон даже радиолюбителю с небольшим опытом.
