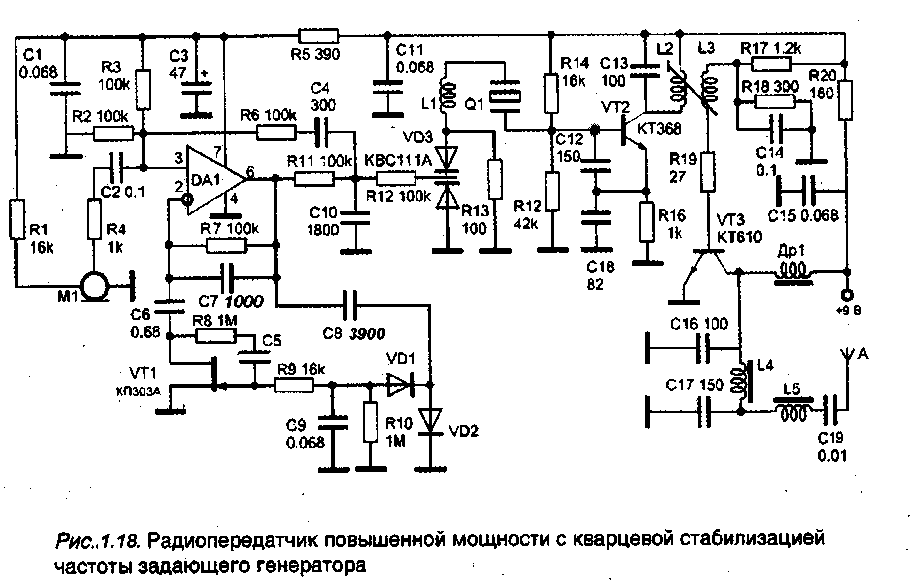

Радиопередатчик большой мощности с кварцевой стабилизацией частоты

 Характеристики передатчика следующие:
- диапазон частот                                             27 - 28 МГц
- выходная мощность                                                0,5 Вт
- диапазон звуковых частот                             300 - 3000 Гц
- ширина полосы излучения                                       11 кГц
- девиация частоты при максимальной
  модуляции                                                            2,5 кГц
- напряжение питания                                                9 В
- ток потребления                                                   100 мА

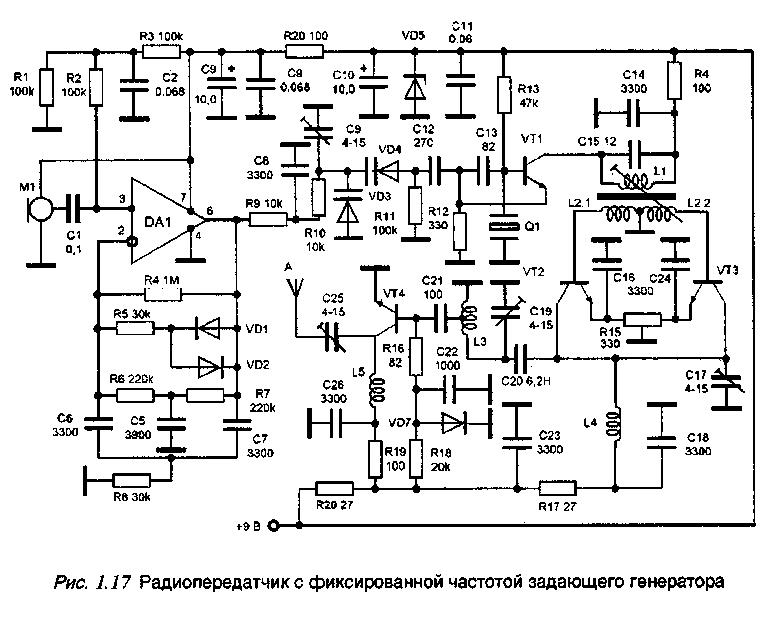

Мощный Радиопередатчик с фиксированной частотой

Номинальная мощность этого устройства около 0,7 Вт, девиация частоты 6 кГц.

 В схеме использован электретный микрофон со встроенным усилителем. Для повышения разборчивости речи применяется частотная и амплитудная коррекция звукового сигнала, поступающего на операционный усилитель DA1 типа КР1407УД2. Для нормальной работы ОУ необходимо двуполярное питание, поэтому резисторами R1, R2, R3 создается искусственная средняя точка схемы. В цепи обратной связи ОУ включена цепь обратной связи по постоянному току. При слабом и при нормальном напряжении от микрофона напряжение на выходе ОУ невелико, и диоды VD1 и VD2 закрыты. При повышении выходного сигнала выше определенного уровня диоды открываются и через них в цепь обратной связи подключается резистор R5. При этом коэффициент передачи ОУ уменьшается. Таким образом работает компрессор, корректирующий входной сигнал по амплитуде. Кроме этого, в цепи ООС включены элементы R6 - R8, С5 - С7, которые превращают усилитель в активный фильтр и выделяют полосу частот от 450 до 2500 Гц, отфильтровывая нежелательные помехи. С выхода ОУ через цепочку С8, R9, R10 сигнал поступает на варикапы VD3 и VD4 типа КВ109А. Варикапы включены последовательно в емкостной делитель в цепи кварцевого генератора и изменяют его частоту в соответствии с изменением звукового сигнала. Задающий генератор выполнен на транзисторе VT1. В данной схеме используется кварцевый резонатор ZQ1 на частоту 24,28 Мгц. В коллекторном контуре транзистора выделяется утроенное значение частоты - 72,84 Мгц. Контур L1, С15 настраивается на третью гармонику кварца. С катушкой этого контура индуктивно связан вход парафазного балансного удвоителя частоты, работающего на четных гармониках. Удвоитель выполнен на транзисторах VT2 и VT3, базы которых подключены к катушкам L2.1 и L2.2. Полосовой фильтр на элементах L4, С17, L3, С19 на выходе удвоителя выделяет напряжение частотой 145,68 Мгц, которое с части витков катушки L3 поступает на вход усилителя мощности на транзисторе VT4. Он работает в режиме АВ с небольшим напряжением смещения, получаемым от параметрического стабилизатора напряжения на диоде VD7. Усиленное напряжение через С25 поступает в антенну. Антенной служит четвертьволновый вибратор с эквивалентным сопротивлением 75 Ом.

Радиопередатчик повышенной мощности без дополнительного усилителя мощности

Радиопередатчик работает в диапазоне 27 - 28 Мгц с амплитудной модуляцией. Частота несущей стабилизирована кварцем. Напряжение питания 3 - 5 В.
Усилитель звуковой частоты выполнен на транзисторе VT1 типа КТ315. Для питания микрофона и задания режимов транзисторов по постоянному току использован параметрический стабилизатор напряжения на элементах R2, VD1, С1. Режим работы транзистора VT1 устанавливается резистором R1. Усиленный сигнал с резистора R3 через конденсатор СЗ поступает на задающий генератор, тем самым осуществляя модуляцию передатчика. Задающий генератор собран на транзисторах VT2 и VT3 типа КТ315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Контур L1 С5 настроен на частоту кварцевого резонатора, контур L2 С7 предназначен для согласования передатчика с антенной. Транзисторы VT2 и VT3 можно заменить на КТ3102, КТ368. Хороший результат дает применение микросборки КР159НТ1, представляющей собой пару одинаковых транзисторов. Контурные катушки намотаны на каркасе диаметром 5 мм с сердечником из карбонильного железа диаметром 3,5 мм. Намотка катушек ведется с шагом 1 мм. Катушка L1 имеет 4 + 4 витка, катушка L2 - 4 витка провода ПЭВ 0,5 мм. Дроссель Др1 имеет индуктивность 20 - 50 мкГн. В качестве антенны используется провод длиной 1 м.

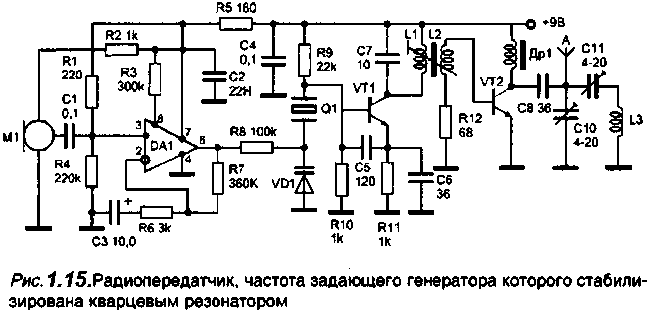

Высокостабильный радиопередатчик средней мощности

Устройство работает в диапазоне УКВ ЧМ 63-108 Мгц с частотной модуляцией, дальность действия до 300 м. Задающий генератор выполнен на транзисторе VT1 типа КТ368. Кварцевый резонатор может ьыть взят на частоту от 22 до 36 МГц, при этом частота передатчика будет в три раза выше. Контур L1 С1 настроен на третью гармонику резонатора. Кварцевый резонатор подключен к базе транзистора VT1 и варикапу VD1 и работает по осциляторной схеме, составляя с емкостью С5 и контуром "емкостную трехточку", что обеспечивает высокую стабильность частоты.
Модулирующий усилитель выполнен на операционном усилителе DA1 типа КР1407УД2. На его вход поступает сигнал с микрофона М1. Режим работы ОУ задается резисторами R1, R4, R3. ОУ обеспечивает на выходе неискаженный сигнал с амплитудой до 3 В, при использовании варикапа типа КВ104А этого достаточно для достижения девиации частоты около 40 - 50 кГц,. Микросхему можно заменить на 140УД1208, 140УД608 - в последнем случае резистор R3 можно исключить. Промодулированный по частоте сигнал с контура L1 С1 через катушку связи L2 поступает на вход усилителя мощности , выполненного на транзисторе VT2 типа КТ610А. Усилитель работает в режиме класса "С". Он усиливает сигнал до 150 мВт. В качестве антенны применена катушка L3, диаметром 3 см , содержащей 7 витков провода ПЭВ 0,8 мм. Длина намотки катушки L3 - 5 см. Можно применить и обычную антенну в виде штыря или провода длиной 1м.

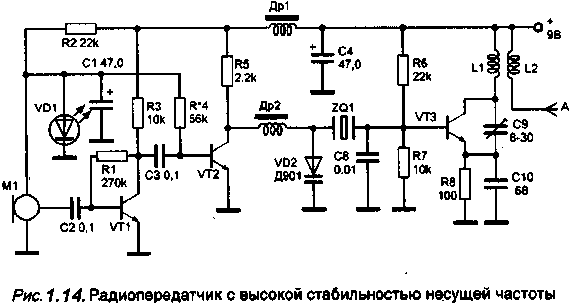

Радиопередатчик с высокой стабильностью частоты

При использовании кварцевого резонатора с высокой частотой появляется возможность создать передатчик с высокой стабильностью несущей частоты. Радиомикрофон, описанный ниже, работает с частотной модуляцией в диапазоне частот 61 - 74 Мгц.
Сигнал с микрофона усиливается двухкаскадным усилителем на транзисторах VT1 и VT2 типа КТ315. Задающий генератор выполнен на транзисторе VT3 типа КТ368. Частотная модуляция обеспечивается варикапом VD2. Резисторы R6 и R7 в базовой цепи транзистора VT3 определяют его режим по постоянному току. Конденсатор С9 устанавливает необходимый режим генерации, обеспечивая положительную обратную связь. Стабильность частоты генератора сильно зависит от напряжения питания, поэтому в данной схеме применена стабилизация напряжения рабочей точки транзистора VT2, от которого зависит напряжение начального смещения на варикапе VD2, а следовательно, и его начальная емкость. Напряжение поступает на VT2 через резистор R4 с параметрического стабилизатора на резисторе R2 и светодиоде VD1 и конденсаторе С1. Дроссели Др1 и ДР2 имеют индуктивность 20 - 30 мкГн, их можно намотать на резисторах МЛТ-0,25 сопротивлением не менее 100 кОм проводом ПЭВ 0,1 мм. Витков должно быть 50 - 60. Катушка L1 намотана проводом ПЭВ 0,8 мм на каркасе диаметром 8 мм и содержит 6 витков. Катушка L2 намотана тем же проводом и содержит 3 витка, размещенных на расстоянии 1 мм от катушки L1 на том же каркасе. Антенна выполнена следующим образом: отрезок 50 - омного кабеля длиной 10 - 12 см зачищается от изоляции и из него удаляется центральная жила. По всей длине отрезка кабеля наматывается виток к витку провод ПЭВ 0,6 мм и закрепляется пайкой на концах.

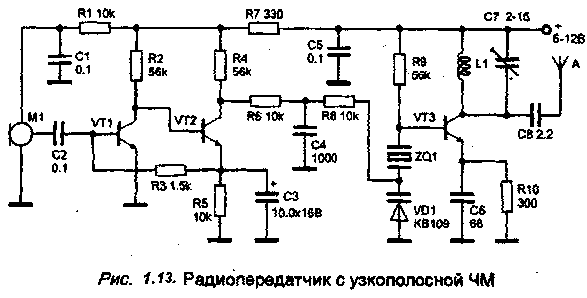

Радиопередатчик с кварцевой стабилизацией диапазона 140-150 Мгц

Радиопередатчик работает в диапазоне частот 140 - 150 Мгц с узкополосной частотной модуляцией. Девиация частоты 3 кГц.Питание на микрофон поступает с RC - фильтра, состоящего из конденсатора С1 и резистора R1. Звуковое напряжение с микрофона М1 поступает через конденсатор С2 на вход УНЧ. Усилитель выполнен на транзисторах VT1 и VT2 типа КТ315. Режимы транзисторов по постоянному току устанавливаются подбором резистора R3. Усиленный сигнал звуковой частоты через RC-фильтр на элементах R6, R8, С4 поступает на варикап VD1 типа КВ109, смещение на варикапе определяется коллекторной цепью транзистора VT2. Задающий генератор передатчика выполнен на транзисторе VT3 типа КТ368, КТ3101. Режим его по постоянному току устанавливается резистором R9. Кварцевый резонатор на частоту 47 - 49 МГц. Контур в коллекторной цепи VT3 настроен на третью гармонику используемого кварцевого резонатора. В качестве антенны использован отрезок провода длиной 40 - 50 см. Катушка L1 наматывается проводом ПЭВ-0,6 мм на корпусе подстроечного конденсатора С7 и содержит 3 - 4 витка. Выводы катушки припаиваются непосредственно к выводам конденсатора.
Усилитель НЧ настраивается резистором R3 так, чтобы напряжение на коллекторе VT2 было равно половине напряжения питания.

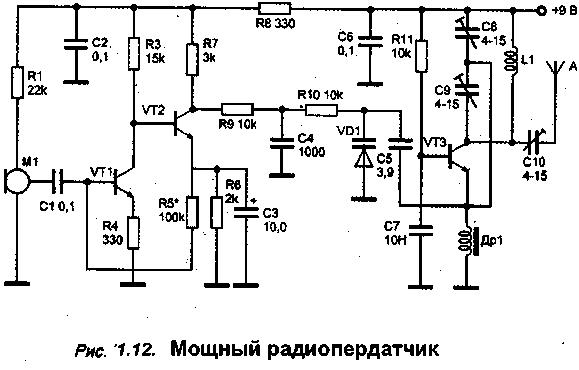

Мощный радиопередатчик диапазона 65 -108 Мгц.

Дальность действия этого передатчика при использовании компактной антенны около 100 м, при штыревой антенне дальность возрастает до 500 м. Сигнал с микрофона поступает на двухкаскадный усилитель с непосредственными связями на транзисторах VT1 и VT2 типа КТ315. Рабочая точка усилителя определяется цепью обратной связи по постоянному току через СЗ, R5, R6. С коллектора VT2 усиленный сигнал через фильтр низкой частоты на элементах С4, R9, R10 поступает на варикап VD1 типа KB 109, включенный в эмиттерную цепь транзистора VT3 типа КТ904. Напряжение смещения на варикап VD1 задается коллекторным напряжением транзистора VT2. Напряжение смещения на базе VT3 устанавливается резистором R11, в коллекторной цепи транзистора находится контур С8, С9, L1 .Частота настройки генератора зависит от индуктивности L1 и емкостей С8, С5, VD1. Конденсатор С9 устанавливает глубину обратной связи, а конденсатор СЮ согласует контур С8, С9, 1_1с антенной. Дроссель Др1 имеет индуктивность 60 мкГн, намотан на резисторе МЛТ-0,25 , содержит 100 витков провода ПЭВ 0,1мм. Катушка L1 - бескаркасная, с внутренним диаметром 8 мм, содержит 7 витков провода ПЭВ-0.8 мм. Компактная антенна выполнена тем же проводом, длина провода 50 см, диаметр катушки 3 см. Если используется штырь, то его длина 0,7 -1 м. При настройке конденсатором С8 устанавливают частоту передатчика, затем конденсаторами С9 и С10 настраивают максимальную дальность связи. Ввиду того, что мощные высокочастотные генераторы имеют низкую стабильность частоты, что часто приводит к появлению помех и трудностей в работе с ними, следующая глава рассматривает передатчики с кварцевой стабилизацией частоты, свободные от этих недостатков.
