Выносной микрофон с усилителем, обеспечивающим дальность передачи сигнала до 100 м

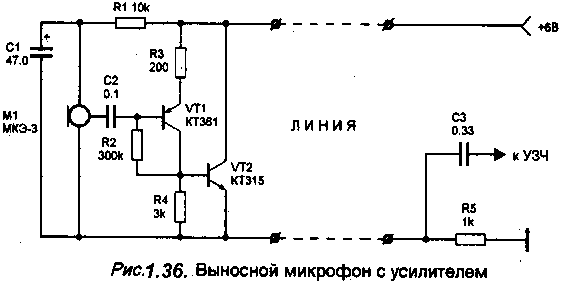

Это устройство является улучшенным вариантом предыдущего. Оно позволяет передавать сигнал на расстояние до 100 м. Изменения в предлагаемой схеме касаются микрофонного блока. Транзистор VT1 типа КТ361, на базу которого через конденсатор С2 поступает сигнал с микрофона М1, вместе с резисторами R2 -R4 образует однокаскадный микрофонный усилитель. Транзистор VT2 типа КТ315 является эмиттерным повторителем и выполняет функцию динамической нагрузки первого каскада. Ток, потребляемый микрофонным усилителем, не превышает 0,4 - 0,5 мА, так что его можно питать от источника питания усилителя звуковой частоты. Усилитель работоспособен в интервале питающих напряжений 3 - 9 В.
Настройка усилителя звуковой частоты состоит в установке путем подбора сопротивления резистора R3 возможно большего напряжения выходного сигнала.

Малогабаритный выносной микрофон с низким питающим напряжением.

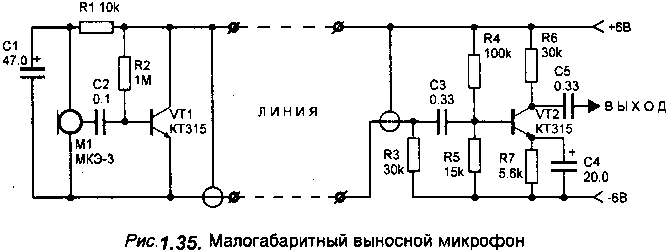

Устройство разделено на две части. Одна из них собрана на транзисторе VT1 типа КТ315 по схеме с общим коллектором, а вторая - на транзисторе VT2 по схеме с общим эмиттером. Сигнал, снимаемый с электретного микрофона с усилителем поступает на базу транзистора VT1. Нагрузкой этого каскада служит резистор R3, расположенный во второй части устройства. Это сопротивление необходимо для обеспечения питания входного каскада на транзисторе VT1 при минимальном количестве соединительных проводов. Сигнал, снимаемый с резистора R3, через конденсатор СЗ, поступает на усилитель звуковой частоты, собранный на транзисторе VT2 типа КТ315.
Обе части устройства соединены экранированным проводом. Причем отрицательное напряжение источника питания и сигнал звуковой частоты поступают по центральной жиле провода, а положительное напряжение поступает по оплетке. Настройка устройства заключается в установке режимов работы транзисторов VT1, VT2 путем подбора сопротивлений резисторов R2 и R4, соответственно. При этом ток коллектора каждого транзистора должен быть 0,1 - 0,2 мА.

Выносной микрофон с питанием по линии связи

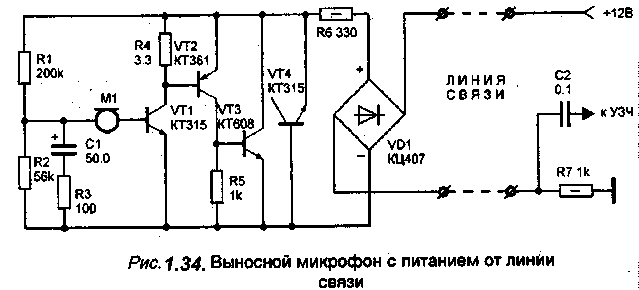

В устройстве используется динамический или электромагнитный микрофон. Коэффициент усиления по напряжению усилителя, собранного по схеме рис.1.34. составляет около 3500. Передача сигнала может осуществляться на десятки и сотни метров. Сигнал с микрофона М1 поступает на усилитель, собранный на транзисторах VT1, VT2, и VT3. Между выходом и входом усилителя введена отрицательная обратная связь по напряжению, образованная резисторами R1, R2, R3 и конденсатором С1. При этом начальный ток, протекающий через усилитель от источника питания через резистор R7 постоянен и зависит от напряжения источника питания и сопротивления нагрузочного резистора R7. Сигнал, усиленный усилителем, вызывает изменение выходного тока усилителя, что приводит к изменению напряжения на нагрузке.
Это напряжение поступает на усилитель звуковой частоты через конденсатор С2. Усилитель звуковой частоты может быть использован любой. Резистор R6 нужен для согласования внутреннего сопротивления микрофонного усилителя с сопротивлением линии связи. Выпрямительный мост VD1 типа КЦ407 необходим для предотвращения выхода устройства из строя вследствие ошибочного подключения источника питания. Транзистор VT4, включенный по схеме аналога стабилитрона, предотвращает скачки напряжения на усилителе в момент подключения питания. Кроме того, он позволяет получить симметричное ограничение выходного сигнала при перегрузках усилителя, что исключает появление четных гармоник, особенно неприятных для слухового восприятия. Настройка сводится к установке необходимого коэффициента усиления путем подбора сопротивления резистора R3. При изменении сопротивления резистора R3 от 0 до 20 кОм можно получить коэффициент усиления от 3500 до 10. Питание усилителя осуществляется от источника постоянного тока напряжением от 12 до 60 В. Ток, протекающий через устройство, не должен выходить за пределы 0,5 - 60 мА. Его значение устанавливается подбором сопротивления          R7.          Если         сопротивление         обмотки
электромагнитного или динамического микрофона М1 по постоянному току менее 600 Ом, то его желательно включить в цепь эмиттера транзистора VT1.

Микрофон для обнаружения слабых акустических сигналов на специализированной микросхеме

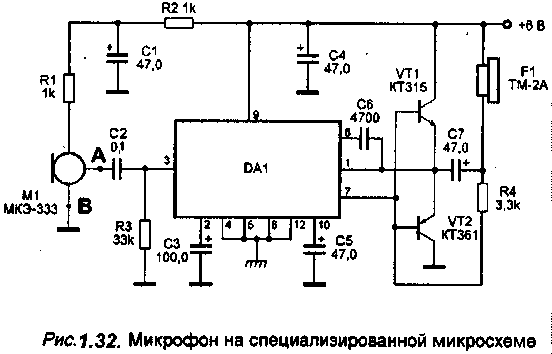

В схеме использован микрофон типа МКЭ - 333. Сигнал с него поступает на вход микросхемы DA1 типа 237УН1, которая представляет собой специализированный усилитель НЧ. Транзисторы VT1 типа КТ315 и VT2 типа КТ 361 выполняют роль эмиттерных повторителей и служат для усиления сигнала по току.При настройке добиваются максимального напряжения на выходе микросхемы подбором резистора R3.
В случае неустойчивой работы усилителя между выходом микрофона и конденсатором С2 включают резистор сопротивлением 2- 60 кОм. Если вместо микрофона в точки "А" и "В" подключить многовитковую катушку (рамку), то получается чувствительный прибор, улавливающий переменные магнитные поля.

Чувствительный микрофон с усилителем на малошумящих транзисторах

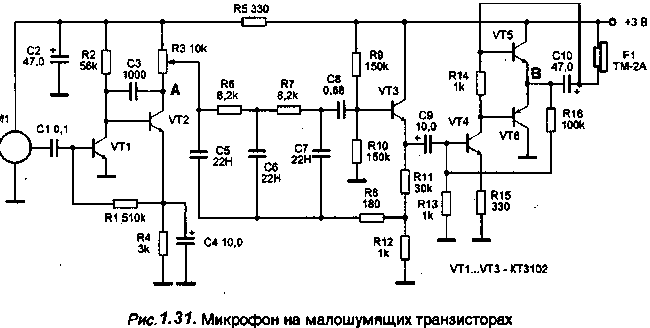

Это устройство содержит двухкаскадный УНЧ на транзисторах VT1 и VT2, корректирующий фильтр на транзисторе VT3 и оконечный усилитель, собранный на транзисторах VT4 - VT6. Усиление сигнала составляет 85 дБ, ток покоя 1,8 мА , полоса частот 300 - 3000 Гц. С микрофона через конденсатор С1 сигнал поступает на транзисторы VT1, VT2, которые охвачены глубокой ООС, обеспечивающей более устойчивую работу и линейную АЧХ. Сложный RC-фильтр из элементов R3, С5, R6, С6, R7, С7 отсекает шумовые составляющие сигнала в полосе частот до 4 кГц, обеспечивая лучшую разборчивость речевой информации. Транзисторы VT1 - VT3 типа КТ3102Д, VT4 - VT5 типа КТ315, VT6 типа КТ361. Настройка сводится к подбору резисторов R1, R16 для получения в точках "А" и "В" напряжения, равного половине напряжения питания.

Стетоскопы.



Стетоскоп представлет собой вибродатчик, усилитель и головные телефоны. Вибродатчик специальной мастикой прикрепляется к стене, потолку и т.п. Размеры датчика, на примере устройства DTI, составляют 2.2х0.8 см, диапазон частот - ЗОО-ЗООО Гц, вес - 126 г, коэффициент усиления - 20000.

С помощью подобных устройств можно осуществлять прослушивание разговора через стены толщиной до 1 м. Стетоскоп может оснащаться проводом, радио или другим каналом передачи информации. Основным преимуществом стетоскопа можно считать трудность обнаружения, т.к. он может устанавливаться в соседних помещениях. В качестве примера приведем два устройства - SIPE RS и SIPE ОРТО2000, отличающиеся каналом передачи. Микрофон-стетоскоп размером 2хЗ см обеспечивает прослушивание через стены толщиной до 50 см и оконные рамы с двойными стеклами. Мощность передатчика SIPE RS - 20 мВт, дальность - 250 м. Размеры передатчика составляют 44х32х14 мм, масса - 41 г, время непрерывной работы - 90 часов. ИК система SIPE ОРТО 2000 обеспечивает радиус действия 500 м и имеет широкую диаграмму направленности. Существуют стетоскопы, в которых чувствительный элемент, усилитель и радиопередатчик объединены в одном корпусе. Имеющий очень небольшие габариты, радиостетоскоп достаточно прикрепить с помощью специальной липкой массы к стене, полу или потолку в соседнем помещении.

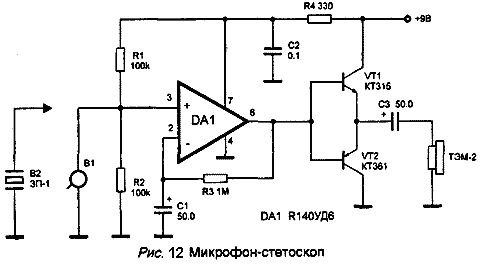

Ниже описано устройство, которое может служить прообразом микрофона-стетоскопа, и принцип его работы. Принципиальная схема устройства приводится на рис. 12.



СВЧ и ИК передатчики.



Для повышения скрытности в последние годы стали использовать инфракрасный канал. В качестве передатчика звука от микрофона используется полупроводниковый лазер. В качестве примера рассмотрим устройство ТRМ-1830. Дальность действия днем составляет 150 м, ночью - 400 м, время непрерывной работы - 20 часов. Габариты не превышают 26х22х20 мм. К недостаткам подобной системы можно отнести необходимость прямой видимости между передатчиком и приемником и влияние помех. Самое громкое дело с применением ИК канала - Уотергейт.

Повысить скрытность получения информации можно также с помощью использования канала СВЧ диапазона - более 10 ГГц. Передатчик, выполненный на диоде Ганца, может иметь очень небольшие габариты. В эксперименте, проведенном авторами, обеспечивалась дальность более 100 м. К преимуществам такой системы можно отнести отсутствие помех, простоту и отсутствие в настоящее время эффективных средств контроля. К недостаткам следует отнести необходимость прямой видимости, хотя и в меньшей степени, т.к. СВЧ сигнал может все-таки огибать небольшие препятствия и проходит (с ослаблением) сквозь тонкие диэлектрики, например, шторы на окнах. Данных о применении СВЧ канала в России у авторов не имеется.
