Антенна для мобильного телефона

 В последнее время в России значительно увеличилась зона покрытия сетями стандарта GSM 900.Тем не менее ситуация далека от идеальной. Если в европейских странах проблема неуверенного приема практически отсутствует, то большинство отечественных пользователей частенько с ней сталкиваются - в загородных домах, на дачах и т. д. А как было бы замечательно выехать на рыбалку, охоту, в деревню, не теряя связь с внешним миром! Ключ к решению этой проблемы - внешние направленные или ненаправленные антенны. Правда, купить антенну мало - необходимо ее правильно установить и настроить. Читатели, знакомые с радиоэлектроникой, смогут самостоятельно изготовить и настроить антенну, работающую в стандарте GSM. Сегодня мы расскажем о типах антенн и о способах их установки и настройки.

Говоря совсем просто, мобильный телефон представляет собой дуплексную радиостанцию, ведущую радиообмен на разных частотах. Всего в стандарте GSM 900 124 частоты. Телефон, как и базовая станция, может работать на любой частоте, определяемой оператором. Базовая станция (BS) передает, а телефон (MS) принимает на частотах 935,2 - 959,8 МГц. Мобильный телефон передает, а базовая станция принимает на частотах 890,2 - 914,8 МГц. Канал от BS к MS называется Down Link, от MS к BS - Up Link. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции - 35 км, что обусловлено особенностями стандарта. Поясним, что в сети стандартной конфигурации в одном частотном канале формируется 8 временных интервалов (тайм-слотов): один служебный, а семь - разговорные. Именно в этом случае максимальная дальность связи на каждом канале составляет 35 км. Однако в GSM предусмотрена также нестандартная конфигурация соты, при которой дальность связи увеличивается на 70 - 100 км (конфигурация Extended Cell). К сожалению, при такой конфигурации количество разговорных каналов уменьшается до 2 - 3, что уменьшает емкость сети. Использовать такой режим в городе и около оператору не выгодно. Иногда этот режим используется на морском побережье для создания прибрежной зоны покрытия. Таким образом, если у вас телефон стандарта GSM 900, не пытайтесь установить связь, удалившись от ближайшей базовой станции больше чем на 35 км. Максимальная дальность связи, достигнутая мной, - 34 км. На дальность радиосвязи влияют следующие факторы:



Местоположение BS и MS и рельеф местности.
Мощность и чувствительность MS.
Мощность и чувствительность BS.
Используемые на MS и BS антенны.
Воля Господа Бога (опытные связисты шутят, что это - главное).

3Х-ЭЛЕМЕНТНЫЙ ВОЛНОВОЙ НА 433МГЦ ДЛЯ ВЫСОКОГОРНЫХ ЭКСПЕДИЦИЙ

Проверено в горах Северного Кавказа!

Хочу обратить внимание на то что поход по высокогорью имеет свою специфику и соответственно это отражается на том оборудовании которое радиолюбитель берёт с собой. Так в горах, на больших высотах (от 3000 метров и выше), не нужны мачты и антенны с усилением более 6-9дб. Конструкция антенны должна быть не разборной или состоять из минимального количества частей.

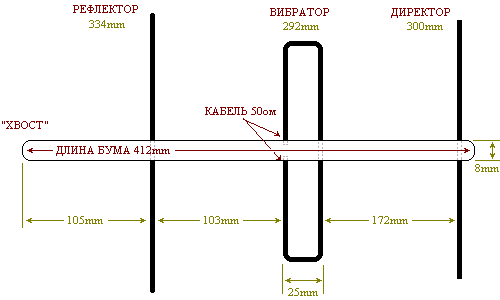

Эта антенна была разработана специально для высокогорных походов исходя из моего предыдущего опыта, где на первое место выходят следующие характеристики: усиление, вес, надежность. Антенна оптимизирована на максимальное усиление вперёд. При работе антенну держат за "хвост" и направляют на корреспондента.

Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м.

Этот передатчик при весьма малых размерах позволяет передавать информацию на расстоянии до 300 м. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания может быть использован любой источник питания с напряжением 5-15 В. Схема передатчика приведена на
Задающий генератор передатчика выполнен на полевом транзисто-ре VT2 типа КПЗОЗ. Частота генерации определяется элементами L1, С5, СЗ, VD2. Частотная модуляция осуществляется путем подачи мо-дулирующего напряжения звуковой частоты на варикап VD2 типа KB 109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения. Стабилизатор вклю-чает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2. Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Режим работы усилителя задается резистором R4. В качестве антенны используется отрезок провода длиной 15-50 см. Дроссели Др1 и Др2 могут быть любые, с индуктивностью 10-150 мГн. Катушки L1 и L2 наматываются на полистироловых карка-сах диаметром 5 мм с подстроенными сердечниками 100ВЧ или 50ВЧ. Количество Твитков - 3,5 с отводом от середины, шаг намотки 1 мм, , провод ПЭВ 0,5 мм. Вместо транзистора КПЗ0З можно использовать КП302, КП307. . Настройка заключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.

Приемник на микросхеме TDA7000 (174XA42)

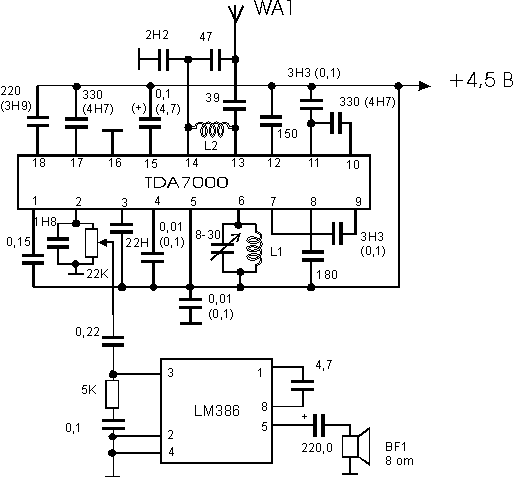

Диапазон частот микросхемы 1,5-150 МГц. В скобках указаны номиналы конденсаторов для узкополосной ЧМ (при этом 3-ю ножку микросхемы можно оставить свободной).

УКВ ЧМ ПРИЕМНИК НА 145 МГц


Е. ФРОЛОВ (UA3ICO), В. ДОЛОМАНОВ (UA3IBT), Н. БЕРЕЗКИН (UA3JD), г. Тверь


В последнее время радиолюбители проявляют интерес к работе на УКВ с использованием частотной модуляции (ЧМ). Этому в немалой степени способствовало появление нескольких публикаций в журнале "Радио" [1-4]. Но пока всетаки еще мало описаний простых конструкций УКВ радиоприемников. Это сдерживает развитие и популяризацию ЧМ, а также организацию УКВ ЧМ радиолюбительских сетей.

Разрабатывая описываемый здесь приемник, авторы преследовали несколько целей. Вопервых, хотелось создать несложную для повторения конструкцию. Это способствовало бы .росту числа наблюдателей на УКВ диапазонах и более интенсивному созданию УКВ ЧМ радиолюбительских сетей для местных связей. Вовторых, предлагалось использовать этот приемник в качестве дежурного и контрольного (в том числе для приема оперативной, технической и спортивной информации и контроля зa спорадическим прохождением радиоволн). Втретьих, была идея включить его в состав простой УКВ ЧМ радиостанции, использовать для работы с космической станцией "Мир". Кроме того, хотелось применить данный приемник для экспериментального приема цифровой информации.

По нашему мнению, потавленные цели достигнуты. Появление в широкой продаже микросхем серии К74 позволило создать малогабаритную, универсальную, простую и легко повторяемую конструкцию с дотаточно высокими характерстиками. Использование в приемнике модуля УПЧЗ1М от телевизоров, включающего микросхему К174УР4 и фильтры, дало возможность сократить число намоточных элементов (контуров ПЧ). При этом, правда, тракт ПЧ получился относительно широкополосным (полоса пропускания примерно в три раза больше оптимальной). Но с этим вполне можно смириться, так как пока число работающих любительских ЧМ станций невелико и, как правило, все они работают на одной частоте.

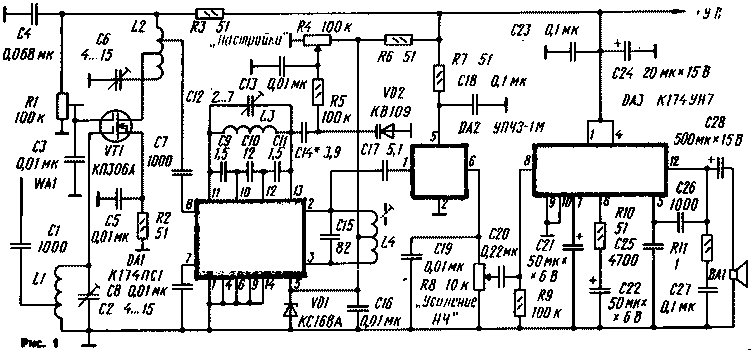

Приемник построен по супергетеродинной схеме с одним преобразованием частоты (рис. 1). Он работает в диапазоне частот 145,4,., 145,7 МГц. Чувствительность - около 5 мкВ. Промежуточная частота равна 6,5 МГц. Полоса пропускания по РЧ-ЗОО кГц, по ПЧ- 50 кГц. Входное сопротивление приемника - 75 0м. Выходная мощность тракта 34 - не менее 0,5 Вт. Аппарат питается от источника напряжением 9 В и потребляет ток (при средней громкости приема) около 50 мА.


СИНХРОННЫЙ AM ПРИЕМНИК

В. ПОЛЯКОВ, г. Москва

Применение синхронного детектора в AM приемнике позволяет значительно повысить качество демодуляции сигнала, исключив искажения, обусловленные нелинейностью обычного детектора огибающей. Одновременно снижается уровень шумов, уменьшаются помехи от соседних станций. Последние не детектируются синхронным детектором, а лишь преобразовываются по частоте, поэтому при расстройке более 10...20 кГц мешающие сигналы оказываются в плохо слышимой и легко отфильтровываемой ультразвуковой области спектра. Синхронный детектор дал также возможность расширить полосу воспроизводимых частот до 10 кГц, т. е. полностью реализовать спектр модулирующих сигналов, передаваемых радиостанциями в эфир.

Основные технические характеристики
Чувствительность (при выходной мощности 50 мВт), мВ/м, не хуже ....1
Диапазон воспроизводимых частот, Гц ................................... 50...10 000
Селективность при расстройке ±20 кГц, дБ, не менее .......................... 26

Питается приемник от источника напряжением 12...15 В, потребляемый ток (при малой громкости) не превышает 40 мА.
В описываемом варианте приемник рассчитан на прием передач радиостанций, работающих на частотах 549, 846, 873 и 918 кГц. Изменив емкости конденсаторов и (или) числа витков магнитной антенны и катушки гетеродина, приемник можно настроить на частоты других радиостанции диапазонов СВ и ДВ.

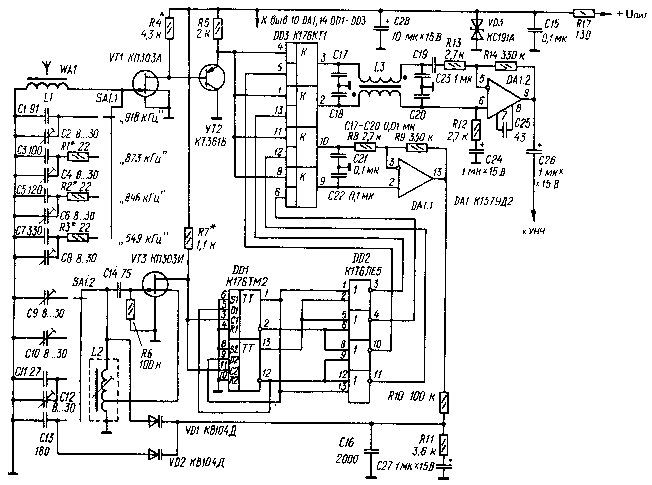

Принципиальная схема приемника приведена на рисунке. Прием ведется на встроенную магнитную антенну WA1. Входной контур состоит из катушки L1 и подключаемых к ней конденсаторов С1—С8, для точной настройки на частоты выбранных радиостанций служат подстроечные конденсаторы С2, С4, С6, резисторы R1 — R3 снижают добротность контура магнитной антенны, расширяя его полосу пропускания примерно до 20 кГц.
Усилитель радиочастоты (РЧ) собран на транзисторах VT1, VT2 и служит не столько для усиления сигнала, сколько для согласования относительно высокого резонансного сопротивления колебательного контура магнитной антенны с низким входным сопротивлением ключевого смесителя. Кроме того, усилитель РЧ защищает входной контур от проникновения радиочастотного напряжения со стороны цифровой части приемника.
Гетеродин собран на полевом транзисторе VT3 и настроен (в каждом положении переключателя SA1) на учетверенную частоту принимаемого сигнала. В контур гетеродина входит катушка L2, подсоединяемые секцией SA1.2 переключателя конденсаторы С9 — С13 и варикап VD1, подстраивающий его точно на учетверенную частоту сигнала.


ПРИЕМНИК ПРЯМОГО УСИЛЕНИЯ

А. РУДНЕВ, г. Балашов, Саратовской обл.

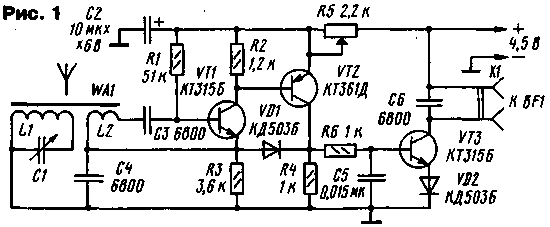

Предлагаемый вниманию читателей простой приемник прямого усиления (рис. 1) был разработан и изготовлен автором шесть лет назад. Он испытан в городских и полевых условиях, в жару и в холод. Довольно высокая чувствительность, хорошее качество звука и надежность в сочетании с простотой схемы побудили автора предложить эту конструкцию радиолюбителям для повторения.


Сигнал, принятый магнитной антенной WA1 и выделенный контуром L1C1, через катушку связи L2 поступает на двухкаскадный усилитель, собранный на транзисторах VT1, VT2 и работающий в рефлексном режиме. Усиленный сигнал с резистора R4 подается на амплитудный детектор, состоящий из диода VD1 и нагрузки — фильтрующей цепочки R3C4. Диод работает с начальным смещением, зависящим от режима транзисторов. Режим регулируют переменным резистором R5. Благодаря начальному смещению детектор хорошо работает при приеме слабых сигналов.
