УКВ приемник на микросхеме К174ХА34.

В радиотехнической литературе последних лет [1-8] опубликовано множество материалов по теме радиоприемников УКВ диапазона, достаточно уверенно работающих в пределах прямой видимости. К сожалению, модели старых выпусков не позволяют прослушивать радиостанции верхнего FM-диапазона (88-108 МГц, или УКВ-2, как его еще называют).

Как известно, в Украине и странах СНГ до недавнего времени для стереовещания использовалась только система с полярной модуляцией (66-74 МГц). В зарубежных странах для стерео-радиовещания применяется система с пилот-тоном. Так, в США и странах Европы для этих целей выделен диапазон 88-108 МГц, в Японии - 76-90 МГц В последние годы систему вещания с пилот-тоном начали использовать и в Украине (для этих целей выделен диапазон 100-108 МГц). Оценив преимущества работы в новом FM-диапазоне, многие радиостанции, работающие в стереорежиме, стали активно его осваивать. Только за последние несколько лет количество таких радиостанций во многих крупных городах на порядок превысило количество работающих в старом диапазоне УКВ-1 [8].

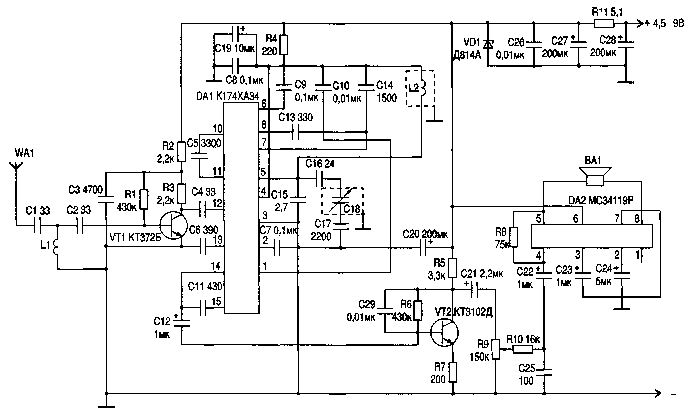

Схема УКВ приемника с конденсаторной настройкой показана на рисунке.

ПРОСТОЙ УKB ЧМ ПРИЕМНИК

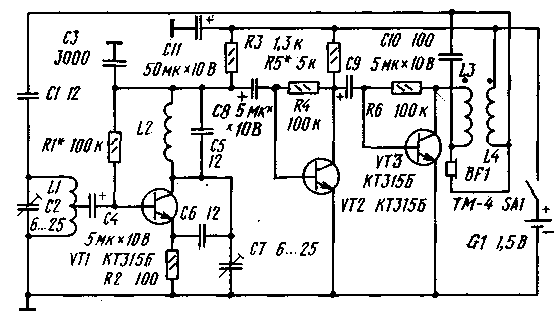

Предлагаемый читателям УКВ ЧМ приемник (см. рисунок) выполнен на базе радиоприемного устройства прямого преобразования с ФАПЧ, разработанного в свое время радиолюбителем из Краснодара А. Захаровым (см. "Радио", 1985, № 12, с. 28-30).

Радиочастотный каскад приемника собран на транзисторе VT1 и представляет собой преобразователь частоты с совмещенным гетеродином, выполняющий одновременно функции синхронного детектора. Антенной приемника служит провод головного телефона. Принятый ею сигнал радиовещательной станции поступает на входной контур L1C2, настроенный на среднюю частоту принимаемого УКВ диапазона (70 МГц) и далее на базу транзистора VT1. Как гетеродин, этот транзистор включен по схеме ОБ, а как преобразователь частоты - по схеме ОЭ. Гетеродин перестраивается в диапазоне частот 32,9...36,5 МГц, так что частота его второй гармоники лежит в границах радиовещательного УКВ диапазона (65.8...73 МГц). Контур L2C5 настроен на частоту вдвое меньшую, чем входной контур L1C2, а поскольку преобразование происходит на второй гармонике гетеродина, разностная частота оказывается лежащей в звуковом диапазоне частот. Усиление сигнала разностной частоты обеспечивает тот же транзистор VT1, который, как синхронный детектор, включен по схеме ОБ.

Усилитель 3Ч приемника двухкаскадный. Каскад предварительного усиления выполнен на транзисторе VT2, а каскад усиления мощности - на транзисторе VT3. Прослушивают принятые передачи на головной телефон BF1 (ТМ-4). Выходная мощность усилителя 3Ч на нагрузке сопротивлением 8 Ом при питании от одного элемента А332 (1,5 В) - 3 мВт, что вполне достаточно для работы на головной телефон. Ток, потребляемый приемником от источника питания, не превышает 10 мА.

Приемник можно собрать в любом малогабаритном корпусе. Монтаж навесной. Резисторы - МЛТ-0,125, оксидные конденсаторы - К50-6, подстроечные - любые с воздушным диэлектриком, остальные КМ, КЛС. Катушки L1 и L2 бескаркасные. Внутренний диаметр намотки - 5, шаг - 2 мм. Катушка L1 содержит 6 (с отводом от середины), а L2 - 20 витков провода ПЭВ-2 0,56. Катушки L3, L4 содержат по 200 витков провода ПЭЛ 0,06. Их наматывают на ферритовом (М400НН) стержне диаметром 2 и длиной 10 мм в два провода. Транзистор VT1 можно заменить на КТ3102Б, при этом чувствительность приемника повысится.


Приемник прямого преобразования на 144 МГц

Приемник предназначен для работы в диапазоне 144-146 МГц. Несколько необычный вид имеют контуры , работающие на частотах выше 100 МГц. Это - укороченные емкостью четвертьволновые резонаторы, изогнутые для уменьшения габаритов. Конструкция контуров понятна из рис.2.

Priemnik-pryamogo-preobrazovaniya-na-144-MGc-1.gifРис.1

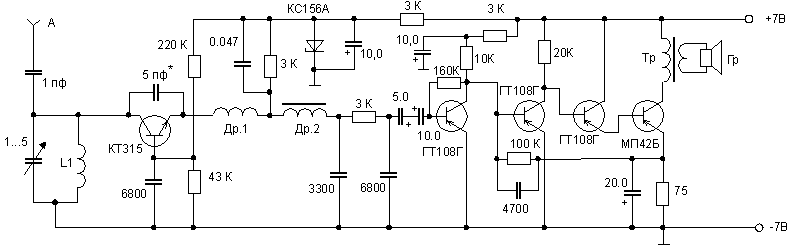

Сверхрегенеративный приемник на 144 МГЦ

Приведенная ниже схема сверхрегенеративного приемника может работать как составная часть простой портативной радиостанции на диапазон 144 МГц. Схема достаточно простая и особенностей не имеет. Чувствительность приемника около 10...15 мкВ.


Конструктивно схема выполнена на печатной плате. К сожалению, рисунок печатной платы после ее сборки у меня не сохранился (НБ).

Катушка L1 содержит 3 витка "серебрянкой" диаметром 0.8 мм, бескаркасная - на оправке диаметром 6 мм, длина намотки 4 мм. Др1 - стандартный 25 мкГ. Др2 - содержит 250 витков провода ПЭВ 0.1 на ферритовом кольце Н1000 диаметром 8 мм. Трансформатор Тр - выходной от транзисторного радиоприемника, если применяются высокоомные телефоны, то он не нужен. Транзисторы желательно применить более современные.

Приемник AM сигналов на специальной микросхеме

Предлагаемое радиоприемное устройство работает в диапазоне 27-29 МГц с амплитудной модуляцией. Схемное решение намного упрощается благодаря, использованию в приемнике специализированной микросхемы К174ХА10. Она включает в себя тракт ПЧ, детектор, УЗЧ.
Чувствительность приемника при отношении сигнал/шум 12 дБ - около 1 мкВ/м. Селективность по соседнему каналу - 32 дБ (целиком зависит от параметров используемого пьезокерамического фильтра). Селективность по зеркальному каналу - 26 дБ. Мощность усилителя звуковой частоты -100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающих напряжениях от 4 до 9 В.

Receiver-AM-micrischeme

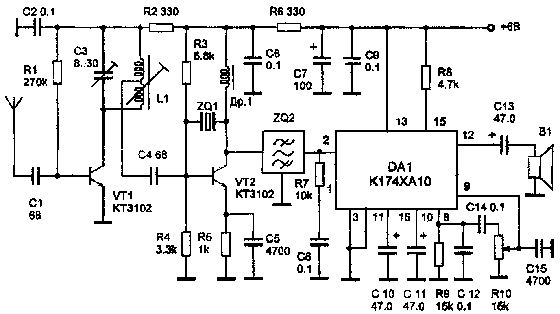

Рис. 1 Приемник АМ сигналов

ГЕТЕРОДИННЫЙ УКВ ПРИЕМНИК на 144 МГц

В.Т.Поляков, г.Москва

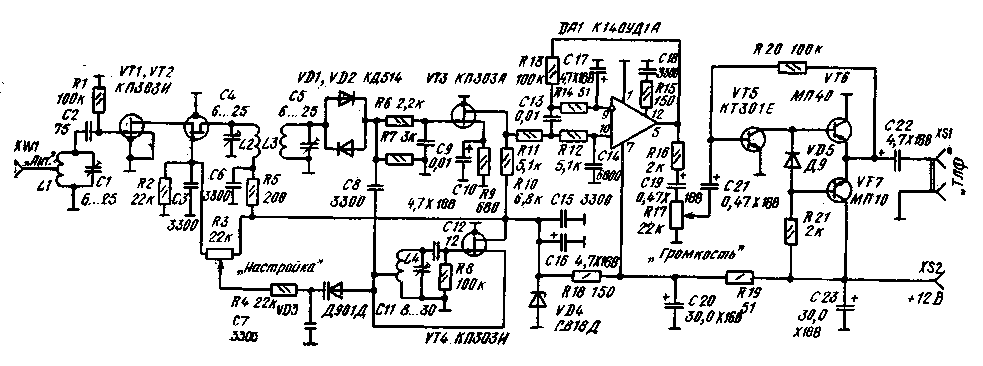

При разработке гетеродинного приемника на диапазон 144...146 МГц приходится учитывать специфические особенности УКВ. Насыщенность диапазона станциями очень мала, поэтому требования к селективности приемника можно несколько'снизить. Это позволяет применить в УЗЧ активный фильтр и избежать трудоемкого процесса намотки низкочастотных катушек. В то же время уровень внешних шумов мал, а сигналы станций слабы, поэтому чувствительность приемника должна быть предельно высокой. Необходим УРЧ и УЗЧ с большим коэффициентом усиления. Принципиальная схема приемника на диапазон 2 м, спроектированного с учетом названных особенностей, приведена на рис.1.

 heterodyne-UHF-receiver-144MGz

Puc.1

К174ХА42 - ОДНОКРИСТАЛЬНЫЙ ЧМ РАДИОПРИЕМНИК

Основные электрическиехарактеристики при Токр. ср ° 25±10°С
Номинальное напряжения питания, В .... 4,5
Потребляемый ток, мА, не более ......... 8
Частота входного ВЧ сигнала, МГц . . . 1,5...150
Чувствительность (входное напряжение ограничения по уровню -3 дБ), мкВ...................... 6
Выходное напряжение ЗЧ, мВ ........... 100
Коэффициент нелинейных искажений, %, не более ................ 0,5
Сопротивление нагрузочного резистора в цепи открытого коллектора усилителя 34, кОм, не более, при напряжении питания
4,5 В. ...........................22
9 В .............................47
Отношение сигнал/шум*, дБ, не менее .... 50
Коэффициент подавления составляющей AM*,дБ,не менее ............. 50

* Значения этих параметров измерены при следующих условиях: напряжение питания 4,5 В, входная частота РЧ сигнала 69 МГц, девиация частоты -+50 кГц, модулирующая частота 1 кГц; при измерении коэффициента подавления AM глубина модуляции равна 30%.

Предельно допустимые значения параметров

Напряжение питания, В ............ .2,7...9 < br> Наибольшее входное напряжение РЧ, мВ .................... 200
Рабочий температурный интервал, С ................. -10...+55

Микросхемы К174ХА42А и К174ХА42Б предназначены для работы в экономичных радиовещательных и связных приемниках частотно-модулированных сигналов. Микросхемы содержат все функциональные узлы супергетеродинного ЧМ приемника (от антенного входа до выхода ЗЧ) и требуют для его реализации минимум навесных элементов: резонансный LC-контур, несколько конденсаторов и один резистор.

Регулировка такого приемника сводится к настройке контура гетеродина - установке границ диапазона. Это стало возможным благодаря низкой промежуточной частоте - 70 кГц, что позволяет использовать для селекции сигнала ненастраиваемые RC-фильтры, отказавшись от критичных полосовых резонансных LC-фильтров.

Большие значения девиации входного сигнала - 50 и 75 кГц - при низкой ПЧ приводят к появлению искажений сигнала ЗЧ. Для их устранения использована система обратной связи по частоте, которая уменьшает ("сжимает") девиацию в пять раз - до 10 и 15 кГц соответственно. Микросхема оснащена высокоэффективной корреляционной системой подавления шума (бесшумной настройки - БШН). Она подавляет звуковой сигнал при неточной настройке, входном сигнале с уровнем, близким к уровню шума, и при настройке на зеркальный канал.

Прибор К174ХА42А рассчитан для работы в связных радиоприемных устройствах. а К174ХА42Б - в радиовещательных приемниках бытового назначения. Микросхема К174ХА42 может также найти применение и в радиотрактах телевизионной аппаратуры, в телефонах с радиоканалом, в системах личной и служебной радиосвязи, устройствах поискового вызова, охранных устройствах, в аппаратуре телеуправления. Небольшое число требуемых внешних элементов, простота настройки и низкая стоимость делают ее весьма привлекательной для широкого использования в радиолюбительских конструкциях.

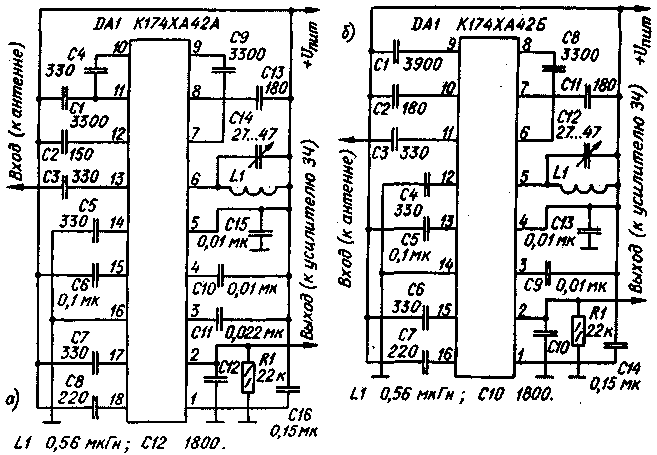

 k174ha42-CHM-receiver
